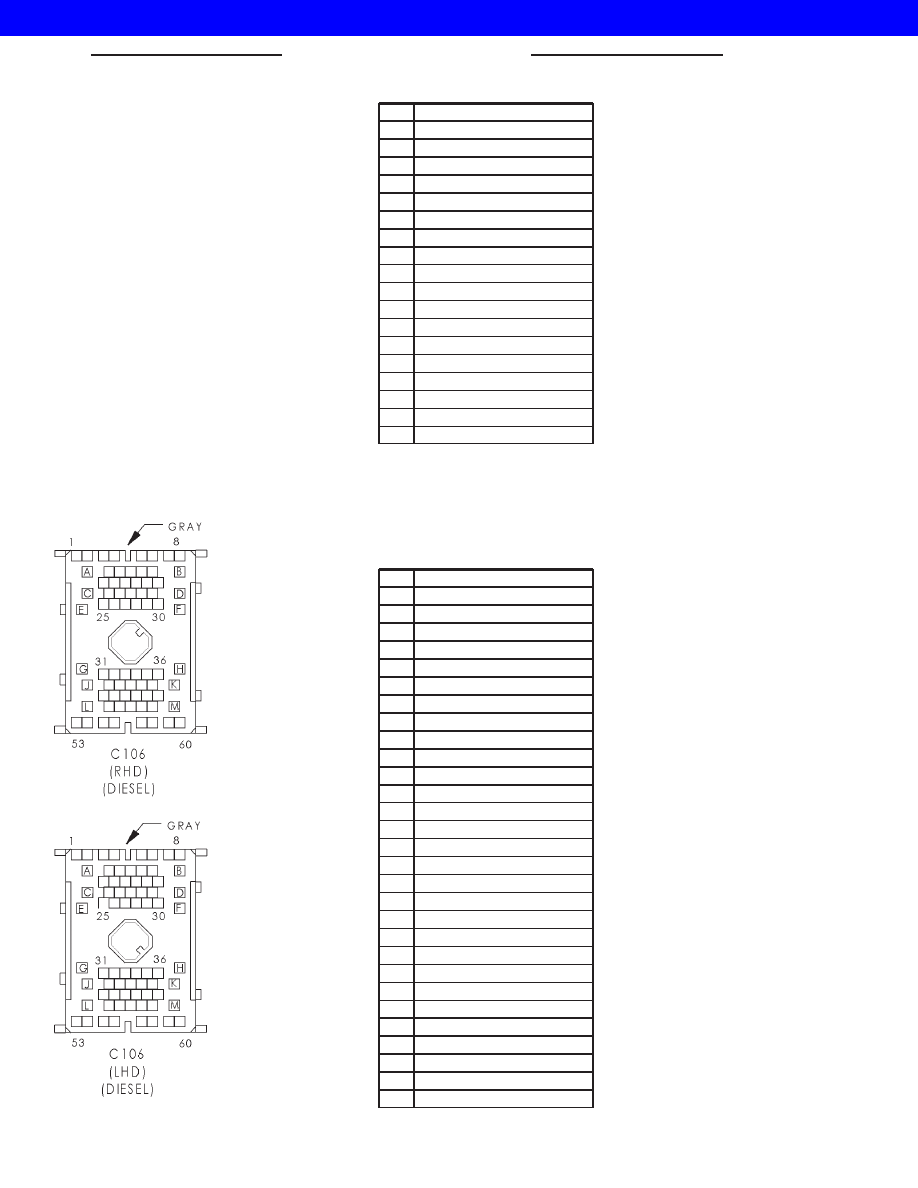

C106 (DIESEL) - GRAY (BODY SIDE)

CAV

CIRCUIT

55

-

56

-

57

L39 20LB

58

-

59

L44 18VT/RD

60

L34 18RD/OR

A

-

B

-

C

-

D

-

E

-

F

-

G

-

H

-

J

-

K

-

L

-

M

-

C106 (DIESEL) - GRAY (RIGHT HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

F15 18DB/WT

2

-

3

C8 20DG/RD

4

G39 20DB/OR

5

G18 20PK/BK

6

-

7

-

8

-

9

C21 20DB/YL (RHD)

10

Z1 18BK (RHD)

11

-

12

-

13

-

14

-

15

K35 18GY/YL

16

-

17

G9 18GY/BK (RHD)

18

X2 18DG/RD

19

C18 18DB (LHD)

20

-

21

-

22

-

23

-

24

-

25

B7 18WaT

26

B6 18WaT/DB

27

-

28

-

29

-

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 17

2001 JEEP GRAND CHEROKEE

C106 (DIESEL) - GRAY (RIGHT HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

30

-

31

-

32

-

33

-

34

-

35

-

36

-

37

-

38

L114 18VT/DB

39

-

40

-

41

-

42

-

43

-

44

-

45

-

46

-

47

-

48

-

49

-

50

-

51

-

52

-

53

L7 20BK/YL

54

L60 20TN

55

-

56

-

57

L39 20LB

58

-

59

L44 18VT/RD

60

L34 18RD/OR

A

-

B

-

C

-

D

-

E

-

F

-

G

-

H

-

J

-

K

-

L

-

M

-

8Wa - 80 - 18

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE

C106 (GAS) - GRAY (BODY SIDE)

CAV

CIRCUIT

1

A141 16DG/BK

2

G18 20PK/BK (LHD)

2

F42 18DG/LG (RHD)

3

V3 16BR/WT

4

V4 16RD/YL

5

V55 16TN/RD

6

V6 16DB

7

F22 18WaT/TN (RHD)

7

F22 20WT/PK (LHD)

8

F99 20OR

9

K52 20PK/BK (LHD)

10

Z1 18BK (RHD)

10

K29 20WT/PK (LHD)

11

K226 20LB/YL (LHD)

12

K107 20OR/PK (EXCEPT BUX)

13

K251 18LB (RHD)

13

K106 20WT/DG (EXCEPT BUX)

14

C13 20DB/OR (RHD)

15

V35 20LG/RD (RHD)

16

V36 20TN/RD (RHD)

17

G9 18GY/BK (RHD)

18

K25 18VT/LG (RHD)

19

K51 20DB/YL (RHD)

20

K21 18LB/RD (EXCEPT BUX)

21

K21 18LB/RD (RHD)

22

K31 20BR (RHD)

23

-

24

-

25

B7 18WaT

26

B6 18WaT/DB

27

X4 22GY/OR

28

G39 20DB/OR

29

-

30

C8 20DG/RD

31

-

32

V32 22OR/DG (LHD)

33

V30 22DB/RD

34

V16 22VT

35

V14 22RD/VT

36

G7 18WaT/OR (LHD)

37

F45 20YL/RD

38

L114 18VT/DB (BUILT-UP-EXPORT)

39

T107 20BK/RD (LHD)

40

Z21 20BK/LG

41

Z2 20BK/OR

42

-

43

-

44

F991 20OR/DB

45

-

46

-

47

-

48

D25 18YL/VT (LHD)

49

D21 20PK (LHD)

50

D20 20LG (LHD)

51

D32 20LG/DG (LHD)

52

T9 18OR/BK (LHD)

53

L7 20BK/YL

WJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 19

2001 JEEP GRAND CHEROKEE

C106 (GAS) - GRAY (BODY SIDE)

CAV

CIRCUIT

54

L60 20TN

55

V37 22RD/LG (LHD)

55

G18 20PK/BK (RHD)

56

L1 18VT/BK

57

L39 20LB

58

K4 18BK/LB (LHD)

58

K4 20BK/LB (RHD)

59

L44 18VT/RD

60

L34 18RD/OR

A

-

B

-

C

C1 12DG

D

A149 12RD/TN

E

A10 10RD/DG (RHD)

E

A10 12RD/DG (LHD)

F

A1 12RD

G

A145 10WT/RD

H

A146 10OR/WT

J

A147 10RD/GY

K

A148 10PK/WT

L

A2 12PK/BK

M

A20 14RD/DB

C106 (GAS) - GRAY/RHD BLACK/LHD (RIGHT

HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

A141 16DG/BK

2

G18 20PK/BK (LHD)

2

F42 18DG/LG (RHD)

3

V3 16BR/WT

4

V4 16RD/YL

5

V55 16TN/RD

6

V6 16DB

7

F22 20WT/TN

8

F99 20OR

9

K52 18PK/BK (LHD)

10

Z1 18BK (RHD)

10

K29 18WaT/PK (LHD)

11

K226 18LB/YL (LHD)

12

K107 18OR/PK (LHD)

13

K251 18LB (RHD)

13

K106 18WaT/DG (LHD)

14

C13 20DB/OR (RHD)

15

V35 20LG/RD (RHD)

16

V36 20TN/RD (RHD)

17

G9 18GY/BK (RHD)

18

K25 18VT/LG (RHD)

19

K51 20DB/YL (RHD)

20

K21 18LB/RD (EXCEPT BUILT-UP-EX-
PORT)

21

K21 18LB/RD (RHD)

22

K31 20BR (RHD)

23

-

24

-

25

B7 18WaT

26

B6 18WaT/DB

27

X4 20GY/OR

8Wa - 80 - 20

8Wa-80 CONNECTOR PIN-OUTS

WJ

2001 JEEP GRAND CHEROKEE
