DIFFERENTIAL BEARING PRELOAD CHECK

The final check on the differential assembly before

installing the axles is torque to rotate pinion and dif-
ferential combined. This will verify the correct differ-
ential bearing preload.

Torque to rotate the differential and pinion should

be the torque to rotate the pinion plus 0.79-1.24 N·m
(7-11 in. lbs.).

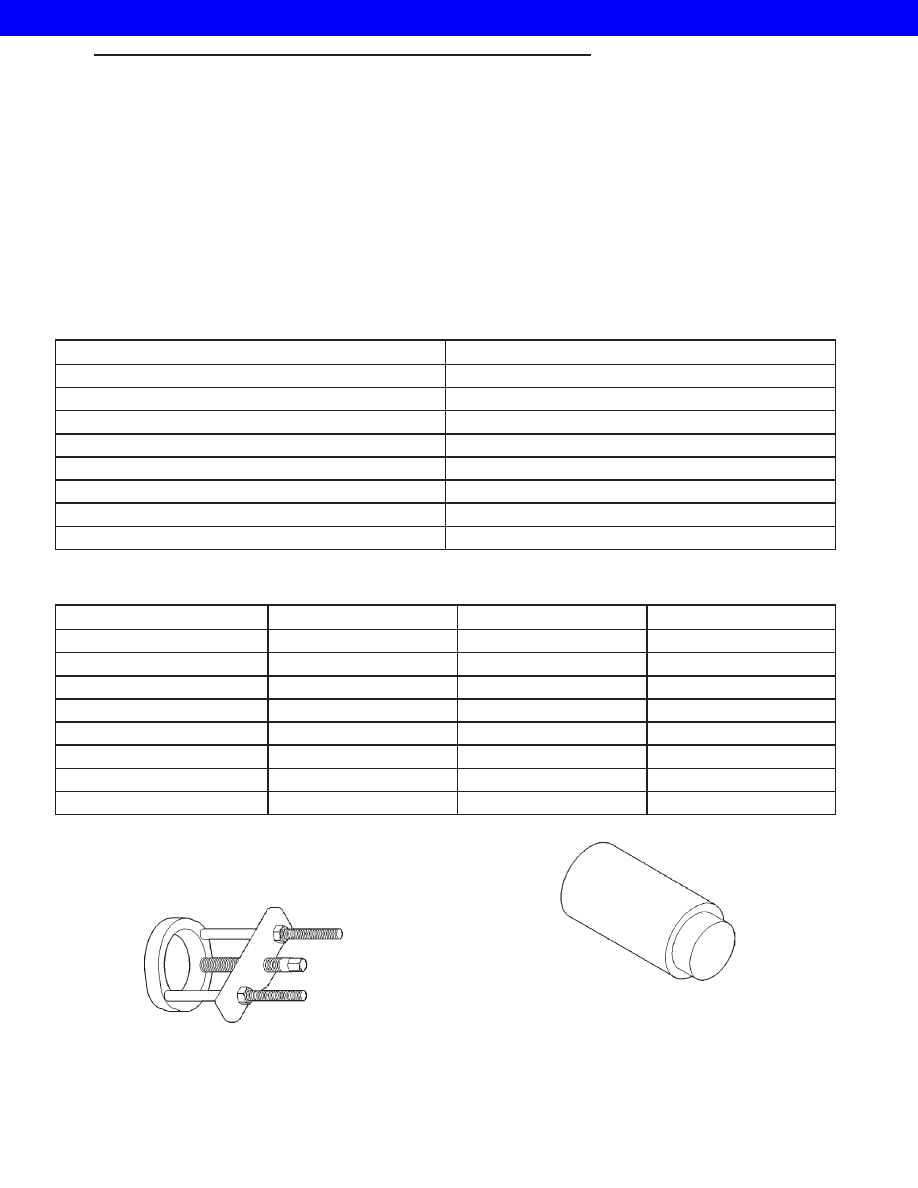

SPECIFICATIONS

FRONT AXLE - 186FBI

AXLE SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Axle Ratio

3.07, 3.55, 3.73, 4.10

Differential Side Gear Clearance

0.13-0.20 mm (0.005-0.008 in.)

Differential Bearing Preload

0.152 mm (0.006 in.)

Ring Gear Diameter

186 mm (7.33 in.)

Ring Gear Backlash

0.13-0.20 mm (0.005-0.008 in.)

Pinion Gear Std. Depth

92.08 mm (3.625 in.)

Pinion Bearing Preload - Original Bearings

1-2 N·m (10-20 in. lbs.)

Pinion Bearing Preload - New Bearings

1.7-3.4 N·m (15-30 in. lbs.)

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Fill Hole Plug

34

25

-

Differential Cover Bolts

41

30

-

Bearing Cap Bolts

61

45

-

Ring Gear Bolts

108

80

-

Axle Nut

237

175

-

Hub Bearing Bolts

102

75

-

Lower Ball Stud Nut

108

80

-

Upper Ball Stud Nut

101

75

-

SPECIAL TOOLS

181FBI AXLE

Puller C-293-PA

Plug SP-3289

WG

FRONT AXLE - 186FBI

3s - 9

FRONT AXLE - 186FBI (Continued)

2001 JEEP GRAND CHEROKEE

Adapter C-293-39

Puller C-452

Wrench C-3281

Dial Indicator C-3339

Installer C-3716-A

Handle C-4171

Installer D-146

Remover D-149

Installer W-162-D

Cup 8109

3s - 10

FRONT AXLE - 186FBI

WG

FRONT AXLE - 186FBI (Continued)

2001 JEEP GRAND CHEROKEE

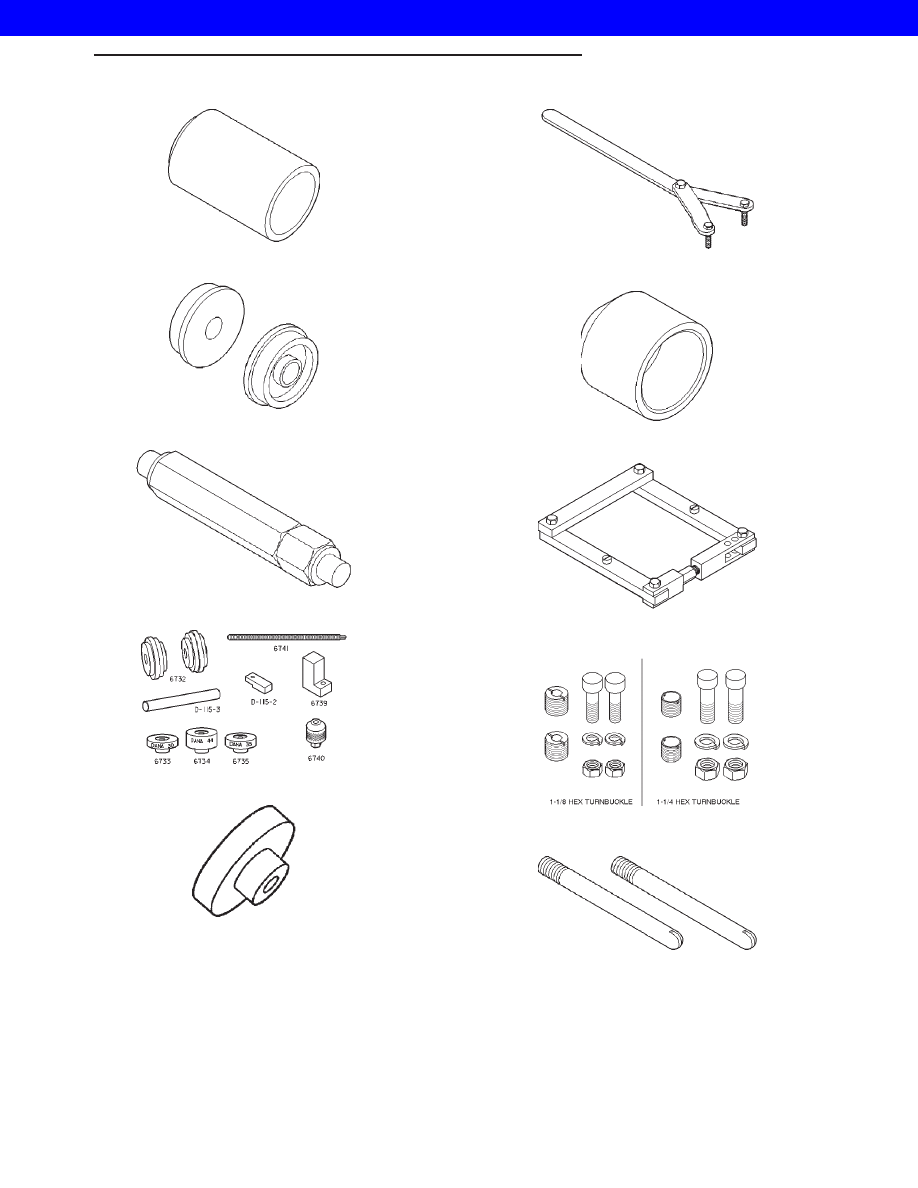

Installer 6761

Installer Discs 8110

Turnbuckle 6797

Pinion Depth Set 6774

Pinion Block 6733

Spanner Wrench 6958

Installer C-3972-A

Spreader W-129-B

Adapter Kit 6987

Pilot Stud C-3288-B

WG

FRONT AXLE - 186FBI

3s - 11

FRONT AXLE - 186FBI (Continued)

2001 JEEP GRAND CHEROKEE

AXLE SHAFTS

REMOVAL

If the axle shaft and hub bearing are being

removed in order to service another component, the
axle shaft and hub bearing can be removed as an
assembly.

(1) Raise and support the vehicle.
(2) Remove the wheel and tire assembly.
(3) Remove brake caliper (Refer to 5 - BRAKES/

HYDRAULIC/MECHANICAL/DISC

BRAKE

CALI-

PERS - REMOVAL) , rotor (Refer to 5 - BRAKES/
HYDRAULIC/MECHANICAL/ROTORS - REMOVAL)
and ABS wheel speed sensor. (Refer to 5 - BRAKES/
ELECTRICAL/FRONT WHEEL SPEED SENSOR -
REMOVAL)

(4) Remove the cotter pin, nut retainer and axle

hub nut.

(5) Remove the hub bearing bolts (Fig. 20).
(6) Remove hub bearing and axle shaft assembly

(Fig. 21). Avoid damaging the axle shaft oil seals
in the axle housing.

(7) Remove the brake rotor shield from the hub

bearing or knuckle.

INSTALLATION

(1) Thoroughly clean the axle shaft and apply a

thin film of Mopar

t Wheel Bearing Grease or equiv-

alent to the shaft splines, seal contact surface and
hub bore.

(2) Install the brake rotor shield to the knuckle.
(3) Install the hub bearing and axle shaft assem-

bly or axle shaft into the housing and differential
side gears. Avoid damaging the axle shaft oil seals in
the axle housing.

(4) Install the hub bearing, if necessary.

Remover C-4345

Installer D-130

Installer W-262

Fig. 20 Hub Bearing Bolts

1 - AXLE SHAFT
2 - AXLE
3 - KNUCKLE
4 - HUB BEARING

Fig. 21 Hub Bearing and Axle Assembly

1 - AXLE
2 - KNUCKLE
3 - HUB BEARING
4 - AXLE SHAFT

3s - 12

FRONT AXLE - 186FBI

WG

FRONT AXLE - 186FBI (Continued)

2001 JEEP GRAND CHEROKEE
