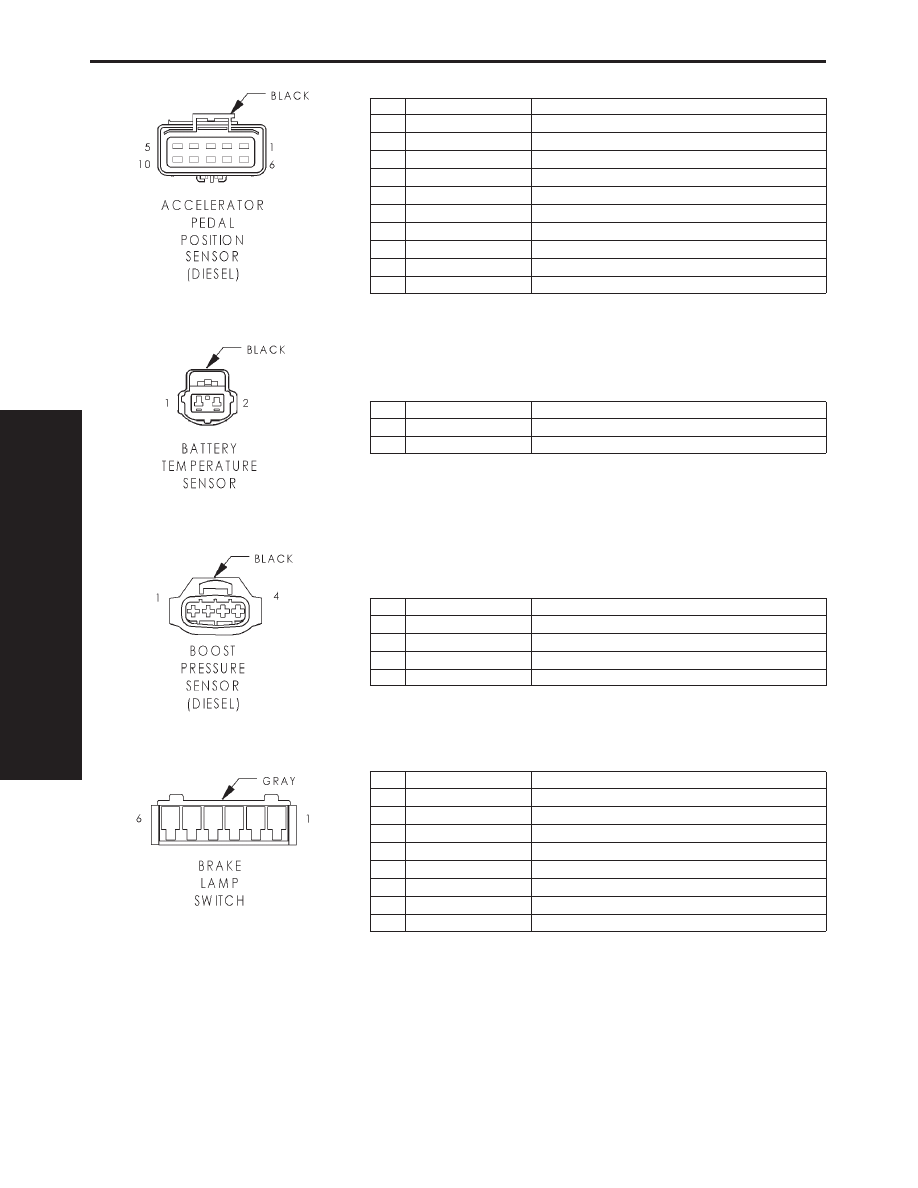

ACCELERATOR PEDAL POSITION SENSOR (DIESEL) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K7 18OR

5V SUPPLY

3

K101 18WT

THROTTLE POSITION SENSOR SIGNAL

4

K4 20BK/LB

SENSOR GROUND (PCM)

5

K151 18WT/RD

LOW IDLE POSITION SWITCH SENSE

6

-

-

7

K167 18BR

SENSOR GROUND (ECM)

8

K255 18WT/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL

9

-

-

10

K440 18VT/WT

5V SUPPLY

BATTERY TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 20BK/LB

SENSOR GROUND

2

K25 18VT/LG

BATTERY TEMPERATURE SENSOR SIGNAL

BOOST PRESSURE SENSOR (DIESEL) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K121 18BK/VT

SENSOR GROUND

2

K21 18BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

3

K70 18OR/WT

5V SUPPLY

4

K22 18OR/DB

BOOST PRESSURE SENSOR SIGNAL

BRAKE LAMP SWITCH - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

K29 18WT/PK (DIESEL)

SECONDARY BRAKE SWITCH SIGNAL

1

K29 18WT/PK (GAS)

BRAKE SWITCH SENSE

2

Z1 18BK

GROUND

3

V32 22OR/DG

SPEED CONTROL POWER SUPPLY

4

V30 22DB/RD

SPEED CONTROL BRAKE SWITCH OUTPUT

5

L50 20WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

5

L50 20WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

6

F32 20PK/DB

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

316

CONNECTOR PINOUTS

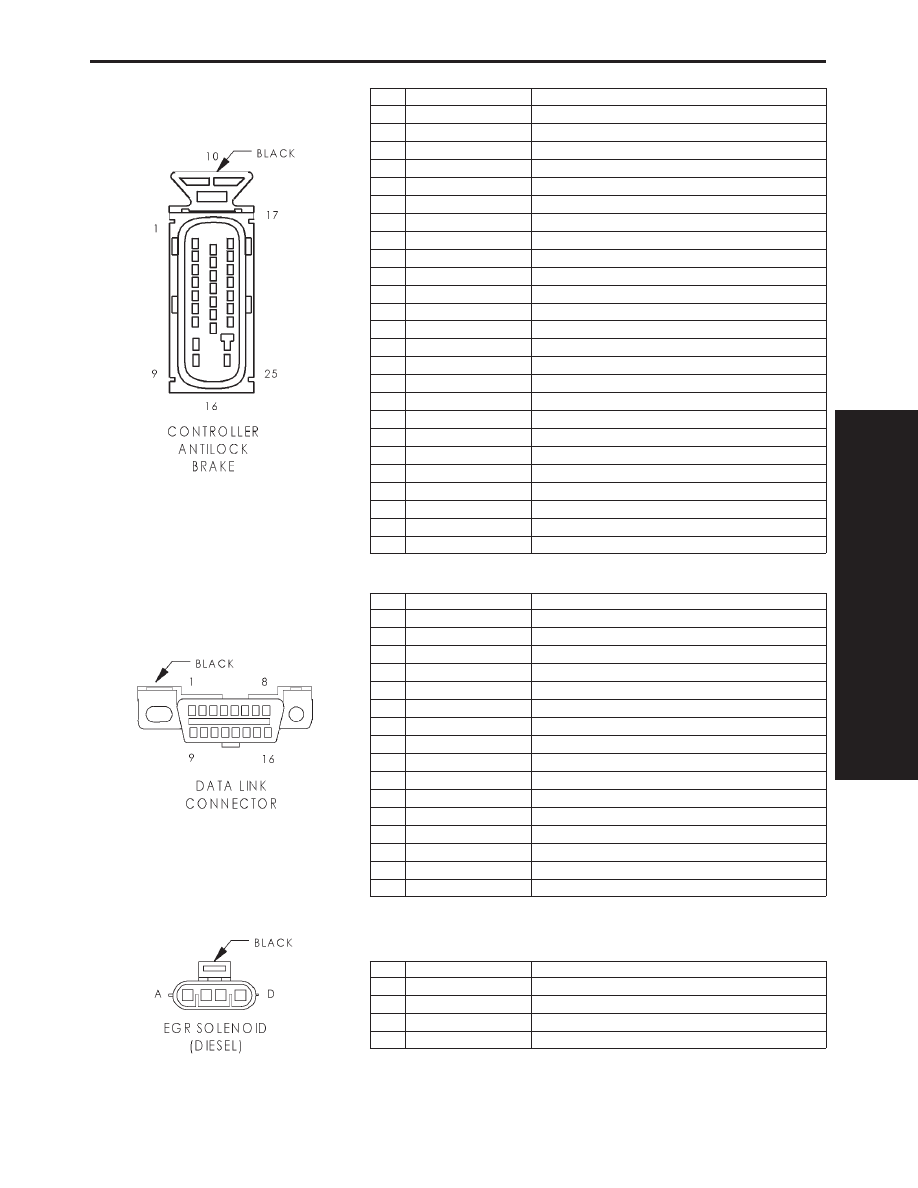

CONTROLLER ANTILOCK BRAKE - BLACK 25 WAY

CAV

CIRCUIT

FUNCTION

1

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

2

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR 12VOLT SUPPLY

3

G7 18WT/OR

VEHICLE SPEED SENSOR SIGNAL

4

F20 18DB/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

5

B4 18LG

LEFT REAR WHEEL SPEED SENSOR SIGNAL

6

B3 18LG/DB

LEFT REAR WHEEL SPEED SENSOR 12VOLT SUPPLY

7

-

-

8

Z3 12BK/OR

GROUND

9

A20 12RD/DB

FUSED B(+)

10

D25 18YL/VT

PCI BUS

11

-

-

12

Z1 18BK

GROUND

13

B43 18PK/OR

G SWITCH TEST SIGNAL

14

B41 18YL/PK

G SWITCH NO. 1 SENSE

15

-

-

16

-

-

17

B42 18TN/WT

G SWITCH NO. 2 SENSE

18

L50 18WT/TN

PRIMARY BRAKE SWITCH SIGNAL

19

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

20

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR 12VOLT SUPPLY

21

G9 18GY/BK

BRAKE FLUID LEVEL SWITCH SENSE

22

B1 18YL/DB

RIGHT REAR WHEEL SPEED SENSOR 12VOLT SUPPLY

23

B2 18YL

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

24

Z3 12BK/OR

GROUND

25

A10 12RD/DG

FUSED B(+)

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20YL/VT

PCI BUS

3

-

-

4

Z2 20BK/OR

GROUND

5

Z21 20BK/LG

GROUND

6

D32 20LG/DG

SCI RECEIVE

7

D21 20PK

SCI TRANSMIT

8

-

-

9

D19 20VT/OR

BODY CONTROL MODULE FLASH ENABLE

10

-

-

11

-

-

12

-

-

13

-

-

14

D20 20LG

SCI RECEIVE

15

-

-

16

F33 20PK/RD

FUSED B(+)

EGR SOLENOID (DIESEL) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

A

F15 18DB/WT

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

B

K35 18GY/YL

EGR SOLENOID CONTROL

C

-

-

D

Z1 18BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

317

CONNECTOR PINOUTS

ELECTRONIC SPEED CONTROL SERVO - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 20TN/RD (RHD/GAS)

SPEED CONTROL VACUUM SOLENOID CONTROL

1

V36 18TN/RD (LHD DIE-
SEL)

SPEED CONTROL VACUUM SOLENOID CONTROL

2

V35 20LG/RD (RHD/GAS)

SPEED CONTROL VENT SOLENOID CONTROL

2

V35 18LG/RD (LHD DIE-
SEL)

SPEED CONTROL VENT SOLENOID CONTROL

3

V30 20DB/RD

SPEED CONTROL BRAKE SWITCH OUTPUT

4

Z1 20BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

318

CONNECTOR PINOUTS

ENGINE CONTROL MODULE- C1 (DIESEL) - GRAY 52 WAY

CAV

CIRCUIT

FUNCTION

1

Z12 14BK/TN

GROUND

2

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

4

-

-

5

C13 18DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

6

K159 16GY

ENGINE SPEED SENSOR SIGNAL

7

-

-

8

C90 18LG

A/C SWITCH SIGNAL

9

K29 18WT/PK

SECONDARY BRAKE SWITCH SENSE

10

C18 18DB

A/C PRESSURE SIGNAL

11

K440 18VT/WT

5V SUPPLY

12

K151 18WT/RD

LOW IDLE POSITION SWITCH SENSE

13

K21 18BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

G8 18LB/BK

FUEL MONITOR SIGNAL

19

-

-

20

L50 18WT/TN

PRIMARY BRAKE SWITCH SIGNAL

21

-

-

22

-

-

23

K255 18WT/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL

24

K167 18BR

SENSOR GROUND (ECM)

25

-

-

26

-

-

27

Z12 14BK/TN

GROUND

28

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

29

K35 18GY/YL

EGR SOLENOID CONTROL

30

-

-

31

-

-

32

K185 18OR/LB

GLOW PLUG LAMP CONTROL

33

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

34

G3 18BK/PK

CHECK ENGINE LAMP CONTROL

35

-

-

36

-

-

37

-

-

38

G55 18OR/BK

IMMOBILIZER SIGNAL

39

K70 18OR/WT

5V SUPPLY

40

K22 18OR/DB

BOOST PRESSURE SENSOR SIGNAL

41

-

-

42

K252 18LB/WT

GLOW PLUG RELAY NO. 2 CONTROL

43

K152 18WT

GLOW PLUG RELAY NO. 1 CONTROL

44

-

-

45

D21 18PK

SCI TRANSMIT

46

T41 18BR/YL

PARK/NEUTRAL POSITION SWITCH SENSE

47

F99 18OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

48

-

-

49

-

-

50

-

-

51

G7 18WT/OR

VEHICLE SPEED SIGNAL

52

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

319

CONNECTOR PINOUTS
