Jeep Grand Cherokee WJ. Manual - part 509





(5) Install pump inner gear (Fig. 172).

CAUTION: The pump inner gear is a one way fit.
The bore on one side of the gear inside diameter (I.
D.) is chamfered. Be sure the chamfered side faces
forward (to front of pump).

(6) Install new thrust washer on hub of reaction

shaft support. Lubricate washer with transmission
fluid or petroleum jelly.

(7) If reaction shaft seal rings are being replaced,

install new seal rings on support hub (Fig. 173).
Lubricate seal rings with transmission fluid or petro-
leum jelly after installation. Squeeze each ring until
ring ends are securely hooked together.

CAUTION: The reaction shaft support seal rings
will break if overspread, or twisted. If new rings are
being installed, spread them only enough for instal-
lation. Also be very sure the ring ends are securely
hooked together after installation. Otherwise, the
rings will either prevent pump installation, or break
during installation.

(8) Install reaction shaft support on pump housing

(Fig. 174).

(9) Align reaction support on pump housing. Use

alignment marks made at disassembly. Or, rotate
support until bolt holes in support and pump housing
are all aligned (holes are offset for one-way fit).

Fig. 171 Supporting Pump And Installing Outer Gear

1 – OUTER GEAR
2 – PUMP HOUSING
3 – WOOD BLOCKS

Fig. 172 Pump Inner Gear Installation

1 – OUTER GEAR
2 – INNER GEAR

Fig. 173 Hub Seal Ring Position

1 – SEAL RINGS
2 – SUPPORT HUB

Fig. 174 Assembling Reaction Shaft Support And

Pump Housing

1 – PUMP HOUSING
2 – REACTION SHAFT SUPPORT

21 - 86

TRANSMISSION AND TRANSFER CASE

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

(10) Install all bolts that attach support to pump

housing. Then tighten bolts finger tight.

(11) Tighten support-to-pump bolts to required

torque as follows:

(a) Reverse pump assembly and install it in

transmission case. Position pump so bolts are fac-
ing out and are accessible.

(b) Secure pump assembly in case with 2 or 3

bolts, or with pilot studs.

(c) Tighten support-to-pump bolts to 20 N·m (15

ft. lbs.).

(d) Remove pump assembly from transmission

case.
(12) Install new oil seal in pump with Special Tool

C-4193 and Tool Handle C-4171 (Fig. 175). Be sure
seal lip faces inward.

(13) Install new seal ring around pump housing.

Be sure seal is properly seated in groove.

(14) Lubricate lip of pump oil seal and O-ring seal

with transmission fluid.

FRONT CLUTCH

NOTE: The 44RE uses five plates and discs for the
front clutch.

DISASSEMBLY

(1) Remove waved snap ring and remove pressure

plate, clutch plates and clutch discs.

(2) Compress clutch piston spring with Compressor

Tool C-3575-A (Fig. 176). Be sure legs of tool are
seated squarely on spring retainer before compress-
ing spring.

(3) Remove retainer snap ring and remove com-

pressor tool.

(4) Remove spring retainer and clutch spring. Note

position of retainer on spring for assembly reference.

(5) Remove clutch piston from clutch retainer.

Remove piston by rotating it up and out of retainer.

(6) Remove seals from clutch piston and clutch

retainer hub. Discard both seals as they are not reus-
able.

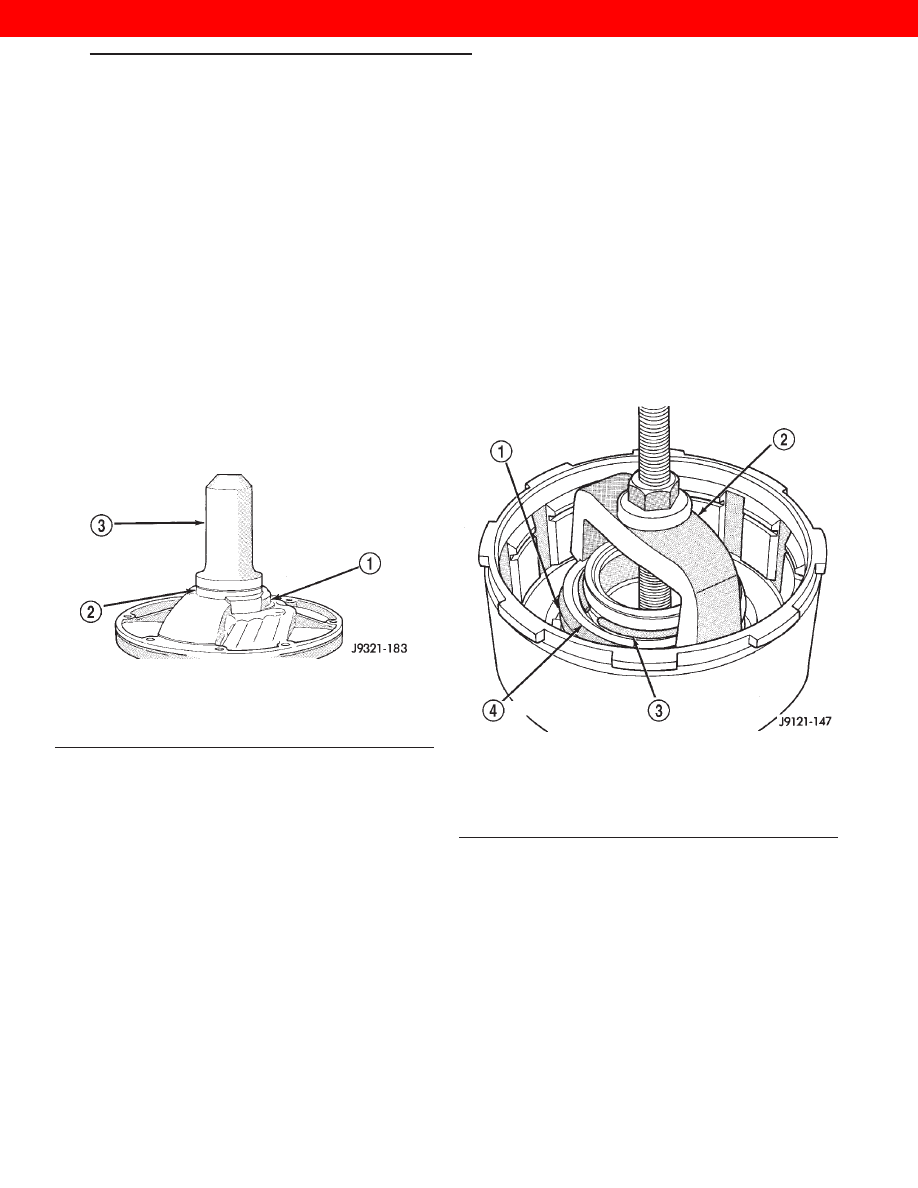

Fig. 175 Pump Oil Seal Installation

1 – PUMP BODY
2 – PUMP SEAL
3 – SPECIAL TOOL C-4193

Fig. 176 Compressing Front Clutch Piston Spring

1 – FRONT CLUTCH SPRING
2 – COMPRESSOR TOOL C-3575–A
3 – RETAINER SNAP RING
4 – SPRING RETAINER

WJ

TRANSMISSION AND TRANSFER CASE

21 - 87

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

ASSEMBLY

(1) Soak clutch discs in transmission fluid while

assembling other clutch parts.

(2) Install new seals on piston and in hub of

retainer. Be sure lip of each seal faces interior of
clutch retainer.

(3) Lubricate lips of piston and retainer seals with

liberal quantity of Mopar

t Door Ease. Then lubricate

retainer hub, bore and piston with light coat of trans-
mission fluid.

(4) Install clutch piston in retainer (Fig. 177). Use

twisting motion to seat piston in bottom of retainer.

CAUTION: Never push the clutch piston straight in.
This will fold the seals over causing leakage and
clutch slip.

(5) Position spring in clutch piston (Fig. 178).
(6) Position spring retainer on top of piston spring

(Fig.

179).

Make

sure

retainer

is

properly

installed. Small raised tabs should be facing
upward. Semicircular lugs on underside of
retainer are for positioning retainer in spring.

(7) Compress piston spring and retainer with Com-

pressor Tool C-3575-A (Fig. 176). Then install new
snap ring to secure spring retainer and spring.

(8) Install clutch plates and discs. Install steel

plate then disc until all plates and discs are
installed. The front clutch uses 5 clutch discs and
plates.

(9) Install pressure plate and waved snap ring.
Front clutch clearance should be 1.70 to 3.40 mm

(0.067 to 0.134 in.). If clearance is incorrect, clutch
discs, plates, pressure plates and snap ring may have
to be changed.

REAR CLUTCH

DISASSEMBLY

(1) Remove fiber thrust washer from forward side

of clutch retainer.

(2) Remove input shaft front/rear seal rings.
(3) Remove selective clutch pack snap ring (Fig.

180).

(4) Remove top pressure plate, clutch discs, steel

plates, bottom pressure plate and wave snap ring
and wave spring (Fig. 180).

(5) Remove clutch piston with rotating motion.
(6) Remove and discard piston seals.
(7) Remove input shaft snap-ring (Fig. 181). It

may be necessary to press the input shaft in slightly
to relieve tension on the snap-ring

(8) Press input shaft out of retainer with shop

press and suitable size press tool. Use a suitably
sized press tool to support the retainer as close to the
input shaft as possible.

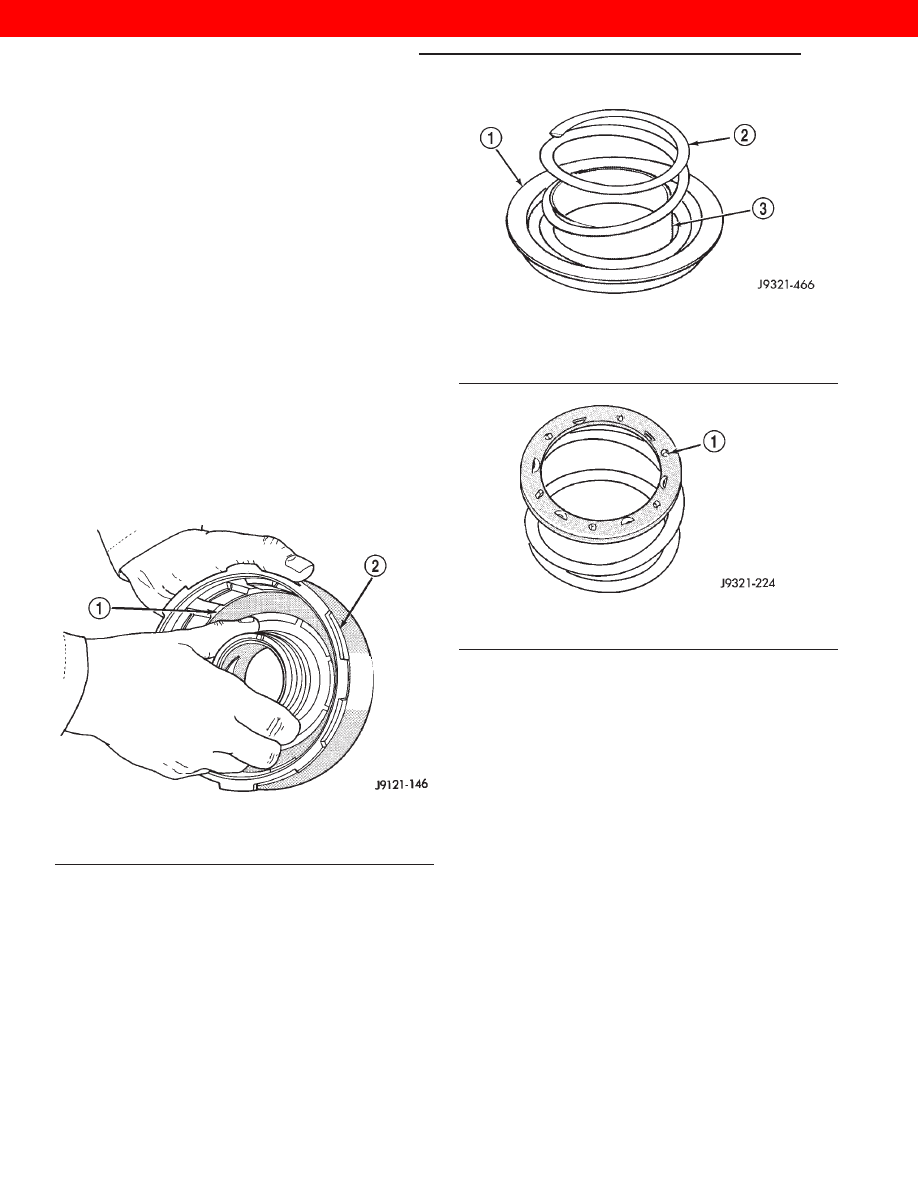

Fig. 177 Front Clutch Piston Installation

1 – CLUTCH PISTON
2 – FRONT CLUTCH RETAINER

Fig. 178 Clutch Piston Spring Installation

1 – RETAINER
2 – CLUTCH SPRING
3 – PISTON

Fig. 179 Correct Spring Retainer Installed Position

1 – SMALL TABS ON RETAINER FACE UPWARD

21 - 88

TRANSMISSION AND TRANSFER CASE

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

Fig. 180 Rear Clutch Components

1 – PISTON SPRING
2 – REAR CLUTCH PISTON
3 – CLUTCH PISTON SEALS
4 – OUTPUT SHAFT THRUST WASHER (METAL)
5 – INPUT SHAFT SNAP RING
6 – REAR CLUTCH RETAINER
7 – INPUT SHAFT
8 – REAR CLUTCH THRUST WASHER (FIBER)
9 – SHAFT FRONT SEAL RING (TEFLON)

10 – SHAFT REAR SEAL RING (METAL)
11 – CLUTCH PACK SNAP RING (SELECTIVE)
12 – RETAINER SEAL RING
13 – CLUTCH PLATES (3)
14 – TOP PRESSURE PLATE
15 – CLUTCH DISCS (4)
16 – BOTTOM PRESSURE PLATE
17 – WAVE SPRING

WJ

TRANSMISSION AND TRANSFER CASE

21 - 89

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE
