BOOST VALVE TUBE AND BRACE

(1) Position valve body assembly so lower housing

is facing upward (Fig. 105).

(2) Lubricate tube ends and housing ports with

transmission fluid or petroleum jelly.

(3) Start tube in lower housing port first. Then

swing tube downward and work opposite end of tube
into upper housing port (Fig. 105).

(4) Insert and seat each end of tube in housings.
(5) Slide tube brace under tube and into alignment

with valve body screw holes (Fig. 106).

(6) Install and finger tighten three screws that

secure tube brace to valve body housings (Fig. 106).

(7) Bend tube brace tabs up and against tube to

hold it in position (Fig. 107).

(8) Tighten all valve body housing screws to 4 N·m

(35 in. lbs.) torque after tube and brace are installed.
Tighten screws in diagonal pattern starting at center
and working outward.

3-4 ACCUMULATOR

(1) Position converter clutch valve and 3-4 shift

valve springs in housing (Fig. 108).

(2) Loosely attach accumulator housing with right-

side screw (Fig. 108). Install only one screw at this
time as accumulator must be free to pivot upward for
ease of installation.

(3) Install 3-4 shift valve and spring.
(4) Install

converter

clutch

timing

valve

and

spring.

(5) Position plug on end of converter clutch valve

spring. Then compress and hold springs and plug in
place with fingers of one hand.

(6) Swing accumulator housing upward over valve

springs and plug.

(7) Hold accumulator housing firmly in place and

install remaining two attaching screws. Be sure
springs and clutch valve plug are properly seated
(Fig. 109). Tighten screws to 4 N·m (35 in. lbs.).

VALVE BODY FINAL

(1) Install boost valve, valve spring, retainer and

cover plate. Tighten cover plate screws to 4 N·m (35
in. lbs.) torque.

(2) Insert manual lever detent spring in upper

housing.

(3) Position detent ball on end of spring. Then hold

detent ball and spring in detent housing with
Retainer Tool 6583 (Fig. 110).

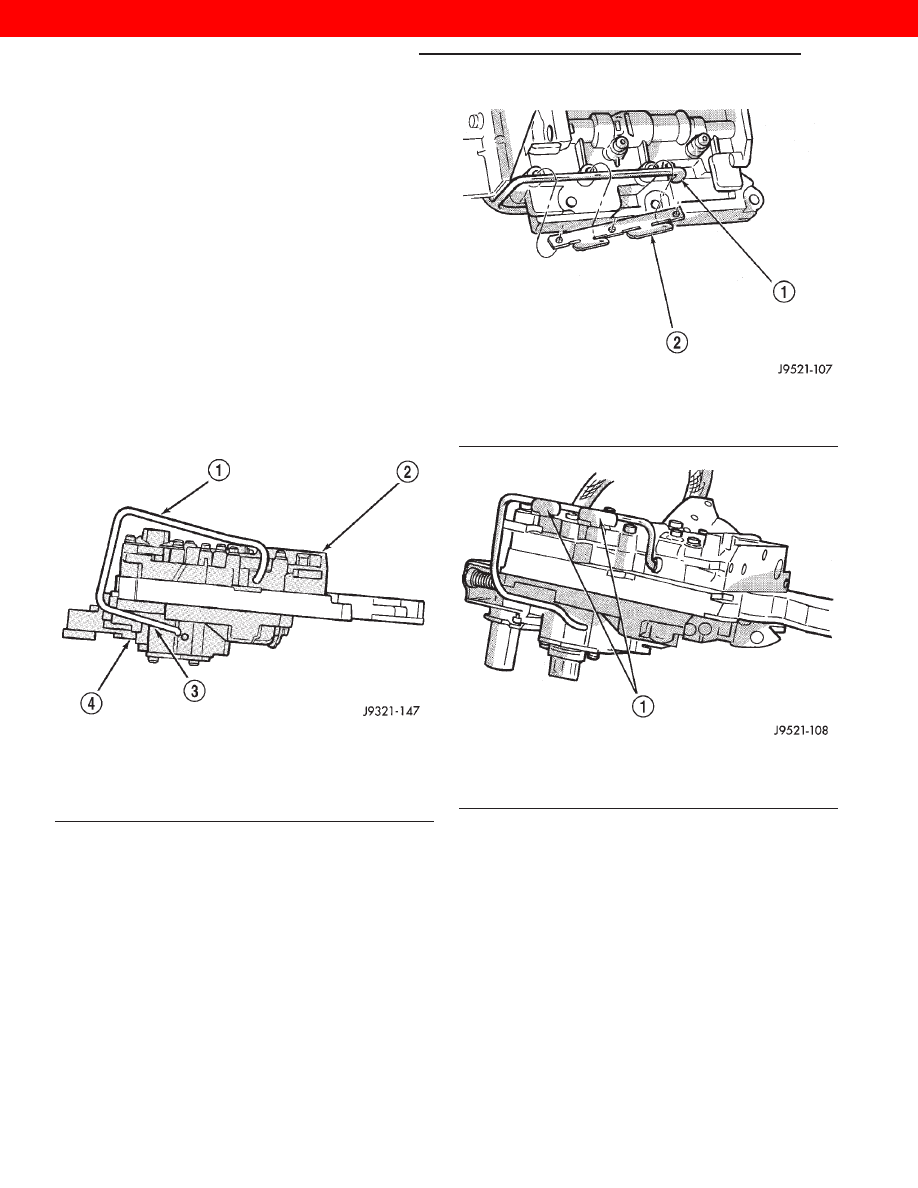

Fig. 105 Boost Valve Tube

1 – BOOST VALVE TUBE
2 – LOWER HOUSING
3 – DISENGAGE THIS END OF TUBE FIRST
4 – UPPER HOUSING

Fig. 106 Boost Valve Tube And Brace

1 – BOOST VALVE TUBE
2 – TUBE BRACE

Fig. 107 Securing Boost Valve Tube With Brace

Tabs

1 – BEND TABS UP AGAINST TUBE AS SHOWN

21 - 66

TRANSMISSION AND TRANSFER CASE

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

(4) Install throttle lever in upper housing. Then

install manual lever over throttle lever and start
manual lever into housing.

(5) Align manual lever with detent ball and man-

ual valve. Hold throttle lever upward. Then press
down on manual lever until fully seated. Remove
detent ball retainer tool after lever is seated.

(6) Then install manual lever seal, washer and

E-clip.

(7) Verify that throttle lever is aligned with end of

kickdown valve stem and that manual lever arm is
engaged in manual valve (Fig. 111).

(8) Position

line

pressure

adjusting

screw

in

adjusting screw bracket.

(9) Install spring on end of line pressure regulator

valve.

(10) Install switch valve spring on tang at end of

adjusting screw bracket.

(11) Install manual valve.
(12) Install throttle valve and spring.
(13) Install kickdown valve and detent.
(14) Install pressure regulator valve.
(15) Install switch valve.
(16) Position adjusting screw bracket on valve

body. Align valve springs and press bracket into
place. Install short, upper bracket screws first and
long bottom screw last. Verify that valve springs and
bracket are properly aligned. Then tighten all three
bracket screws to 4 N·m (35 in. lbs.) torque.

(17) Lubricate solenoid case connector O-rings and

shaft of manual lever with light coat of petroleum
jelly.

(18) Obtain new fluid filter for valve body but do

not install filter at this time.

(19) If

line

pressure

and/or

throttle

pressure

adjustment screw settings were not disturbed, con-
tinue with overhaul or reassembly. However, if
adjustment screw settings were moved or changed,
readjust as described in Valve Body Control Pressure
Adjustment procedure.

(20) Attach solenoid case connector to 3-4 accumu-

lator with shoulder-type screw. Connector has small
locating tang that fits in dimple at top of accumula-
tor housing (Fig. 112). Seat tang in dimple before
tightening connector screw.

(21) Install solenoid assembly and gasket. Tighten

solenoid attaching screws to 8 N·m (72 in. lbs.)
torque.

(22) Verify that solenoid wire harness is properly

routed (Fig. 113). Solenoid harness must be clear
of manual lever and park rod and not be
pinched

between

accumulator

housing

and

cover.

GOVERNOR BODY, SENSOR AND SOLENOID

(1) Turn valve body assembly over so accumulator

side of transfer plate is facing down.

(2) Install new O-rings on governor pressure sole-

noid and sensor.

(3) Lubricate solenoid and sensor O-rings with

clean transmission fluid.

(4) Install governor pressure sensor in governor

body. Then secure sensor with M-shaped retaining
clip.

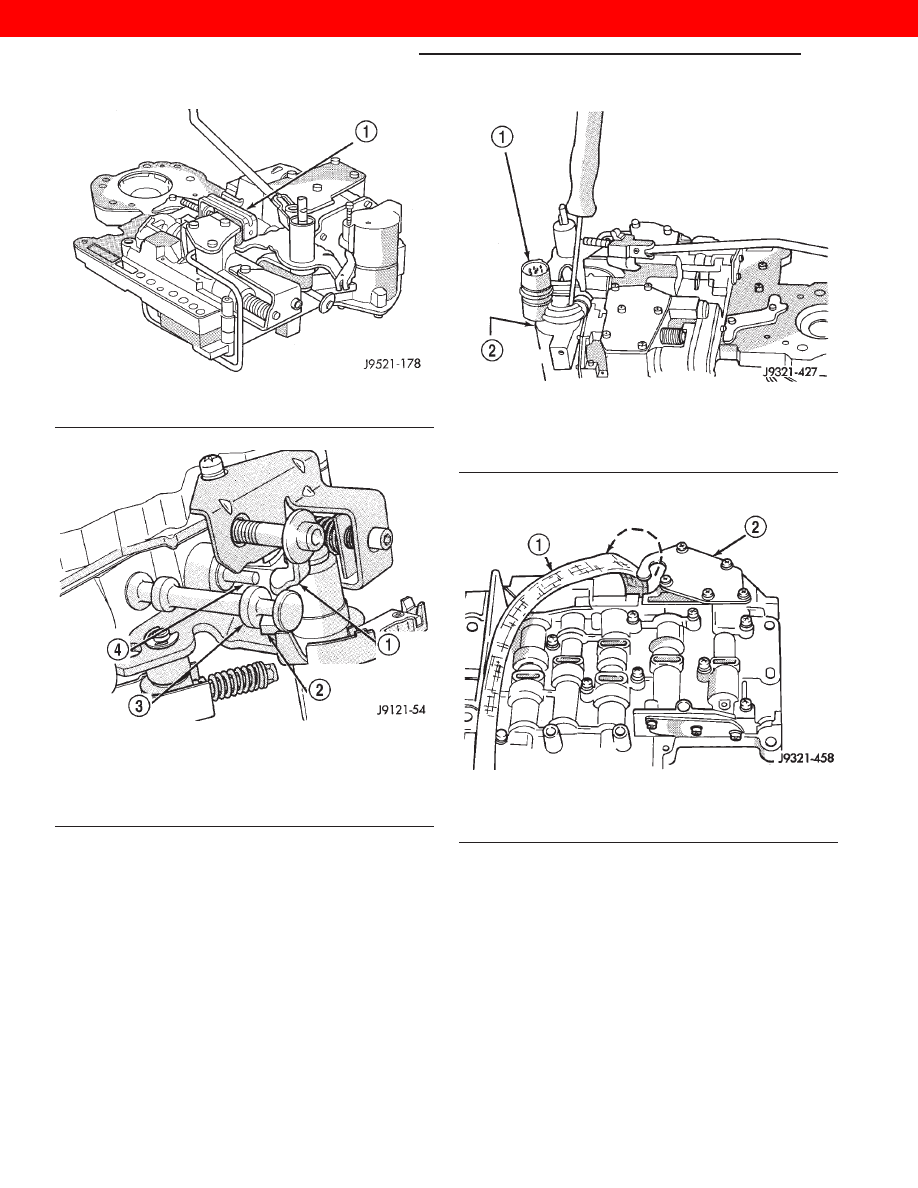

Fig. 108 Converter Clutch And 3-4 Shift Valve

Springs

1 – RIGHT-SIDE SCREW
2 – 3–4 ACCUMULATOR
3 – 3–4 SHIFT VALVE SPRING
4 – CONVERTER CLUTCH VALVE SPRING

Fig. 109 Seating 3-4 Accumulator On Lower

Housing

1 – ACCUMULATOR BOX
2 – CONVERTER CLUTCH VALVE PLUG

WJ

TRANSMISSION AND TRANSFER CASE

21 - 67

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

(5) Install governor pressure solenoid in governor

body. Push solenoid in until it snaps into place in
body.

(6) Position governor body gasket on transfer

plate.

(7) Install retainer plate on governor body and

around solenoid. Be sure solenoid connector is posi-
tioned in retainer cutout.

(8) Align screw holes in governor body and trans-

fer plate. Then install and tighten governor body
screws to 4 N·m (35 in. lbs.) torque.

(9) Connect harness wires to governor pressure

solenoid and governor pressure sensor.

(10) Perform Line Pressure and Throttle Pressure

adjustments. Refer to adjustment section of this
group for proper procedures.

(11) Install fluid filter and pan.
(12) Lower vehicle.
(13) Fill transmission with recommended fluid and

road test vehicle to verify repair.

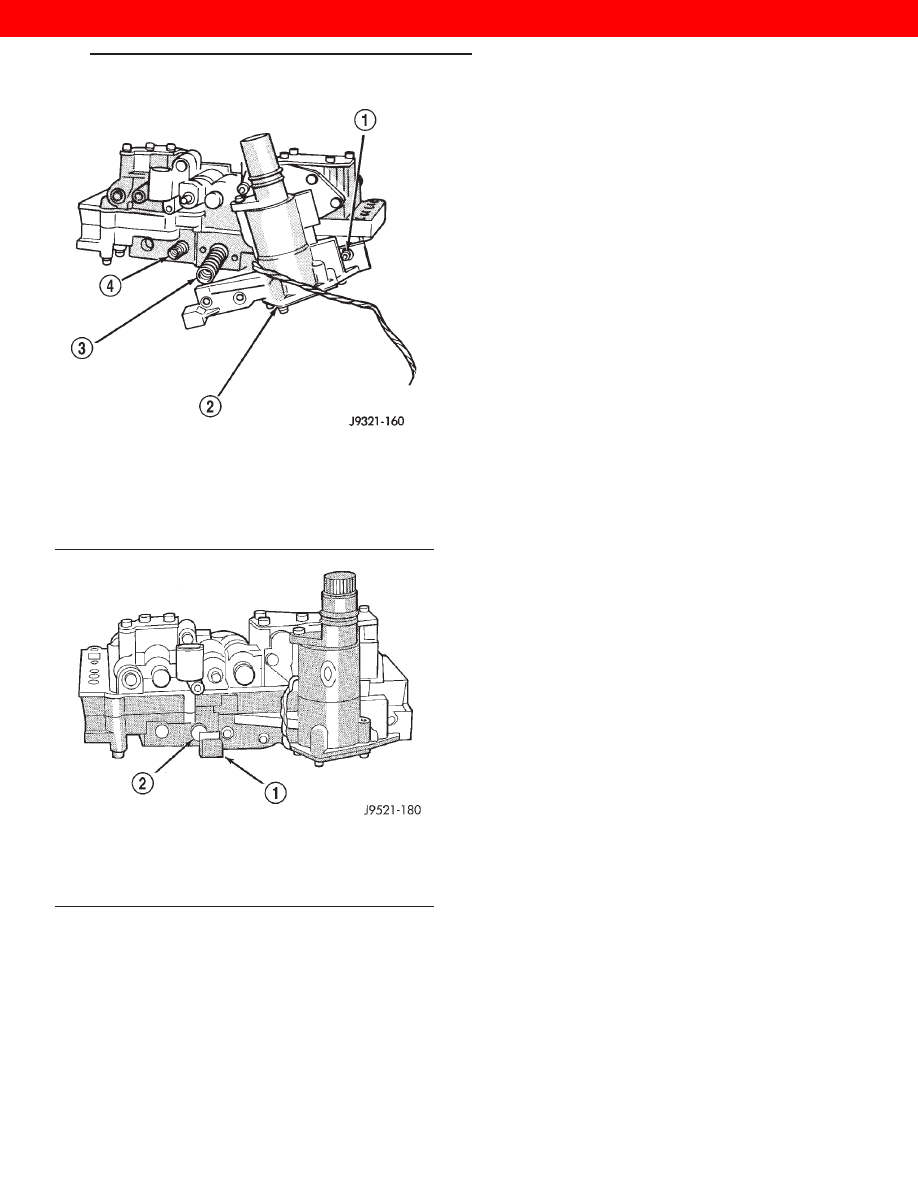

Fig. 110 Detent Ball Spring

1 – SPECIAL TOOL 6583 POSITIONED ON DETENT HOUSING

Fig. 111 Manual And Throttle Lever Alignment

1 – THROTTLE LEVER
2 – MANUAL LEVER VALVE ARM
3 – MANUAL VALVE
4 – KICKDOWN VALVE

Fig. 112 Solenoid Harness Case Connector

Shoulder Bolt

1 – SOLENOID HARNESS CASE CONNECTOR
2 – 3–4 ACCUMULATOR HOUSING

Fig. 113 Solenoid Harness Routing

1 – OVERDRIVE/CONVERTER SOLENOID WIRE HARNESS
2 – 3–4 ACCUMULATOR COVER PLATE
