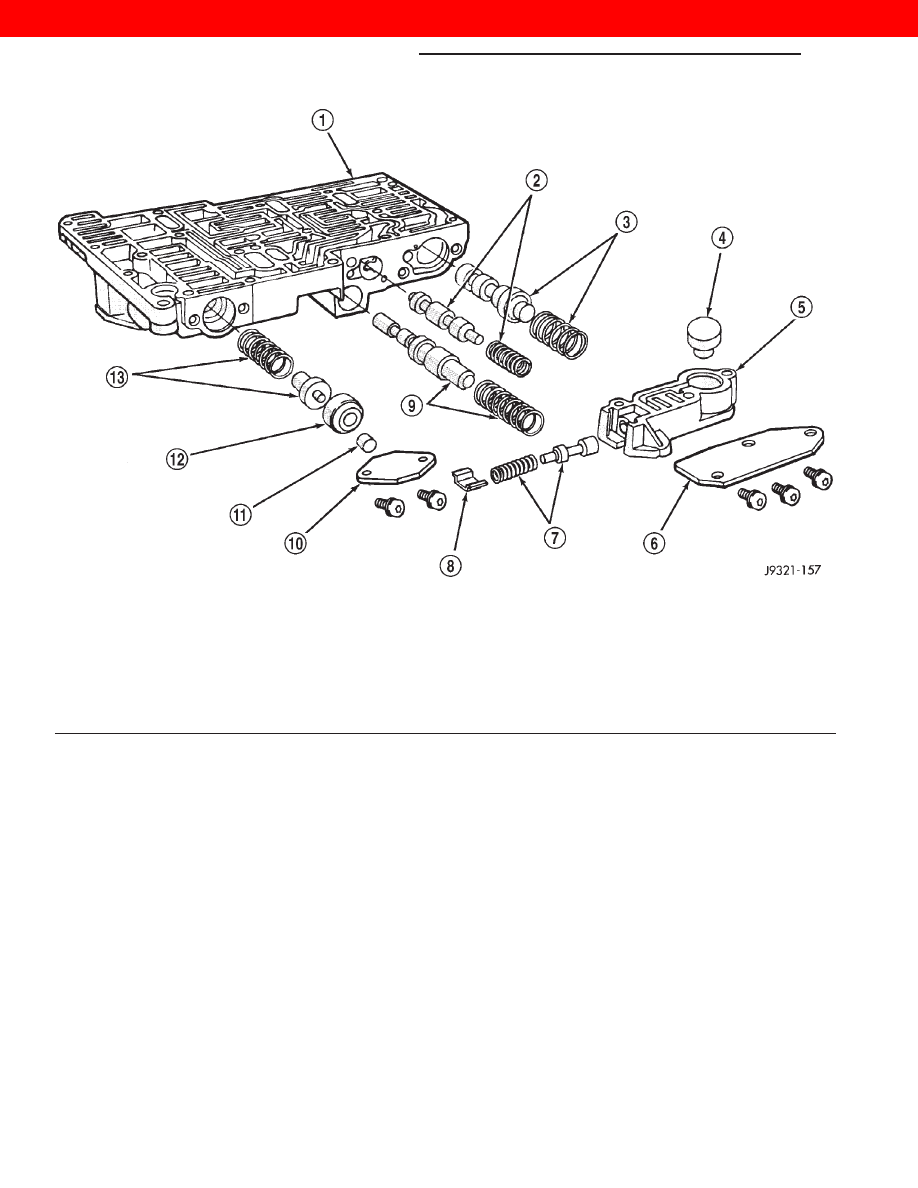

Fig. 92 Upper Housing Shift Valve And Pressure Plug Locations

1 – UPPER HOUSING
2 – 1–2 SHIFT VALVE AND SPRING
3 – 2–3 SHIFT VALVE AND SPRING
4 – 2–3 THROTTLE PLUG
5 – LIMIT VALVE HOUSING
6 – LIMIT VALVE COVER
7 – LIMIT VALVE AND SPRING

8 – RETAINER
9 – 1–2 SHIFT CONTROL VALVE AND SPRING
10 – PRESSURE PLUG COVER
11 – LINE PRESSURE PLUG
12 – PLUG SLEEVE
13 – THROTTLE PRESSURE SPRING AND PLUG

21 - 58

TRANSMISSION AND TRANSFER CASE

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

VALVE BODY LOWER HOUSING

(1) Remove timing valve cover.
(2) Remove 3-4 timing valve and spring.
(3) Remove 3-4 quick fill valve, spring and plug.
(4) Remove 3-4 shift valve and spring.
(5) Remove converter clutch valve, spring and plug

(Fig. 93).

(6) Remove converter clutch timing valve, retainer

and valve spring.

Fig. 93 Lower Housing Shift Valves And Springs

1 – LOWER HOUSING
2 – E-CLIP
3 – ACCUMULATOR END PLATE
4 – 3–4 ACCUMULATOR PISTON AND SPRING
5 – 3–4 ACCUMULATOR HOUSING
6 – 3–4 SHIFT VALVE AND SPRING
7 – PLUG
8 – SPRING RETAINER
9 – CONVERTER CLUTCH VALVE AND SPRING
10 – CONVERTER CLUTCH TIMING VALVE AND SPRING

11 – OVERDRIVE SEPARATOR PLATE
12 – 3–4 QUICK FILL SPRING AND VALVE
13 – HARNESS
14 – CASE CONNECTOR
15 – SOLENOID GASKET
16 – CONVERTER CLUTCH SOLENOID
17 – OVERDRIVE SOLENOID
18 – TIMING VALVE COVER
19 – PLUG
20 – 3–4 TIMING VALVE AND SPRING

WJ

TRANSMISSION AND TRANSFER CASE

21 - 59

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

3-4 ACCUMULATOR HOUSING

(1) Remove end plate from housing.
(2) Remove piston spring.
(3) Remove piston. Remove and discard piston

seals (Fig. 94).

ASSEMBLY

CAUTION: Do not force valves or plugs into place
during reassembly. If the valve body bores, valves
and plugs are free of distortion or burrs, the valve
body components should all slide into place easily.
In addition, do not overtighten the transfer plate
and valve body screws during reassembly. Over-
tightening can distort the housings resulting in
valve sticking, cross leakage and unsatisfactory
operation. Tighten valve body screws to recom-
mended torque only.

LOWER HOUSING

(1) Lubricate valves, springs, and the housing

valve and plug bores with clean transmission fluid
(Fig. 93).

(2) Install 3-4 timing valve spring and valve in

lower housing.

(3) Install 3-4 quick fill valve in lower housing.
(4) Install 3-4 quick fill valve spring and plug in

housing.

(5) Install timing valve end plate. Tighten end

plate screws to 4 N·m (35 in. lbs.) torque.

3-4 ACCUMULATOR

(1) Lubricate accumulator piston, seals and hous-

ing piston bore with clean transmission fluid (Fig.
94).

(2) Install new seal rings on accumulator piston.
(3) Install piston and spring in housing.
(4) Install end plate on housing.

TRANSFER PLATE

(1) Install rear clutch and rear servo check balls in

transfer plate (Fig. 95).

(2) Install filter screen in upper housing separator

plate (Fig. 96).

(3) Align and position upper housing separator

plate on transfer plate (Fig. 97).

(4) Install brace plate (Fig. 97). Tighten brace

attaching screws to 4 N·m (35 in. lbs.) torque.

(5) Install remaining separator plate attaching

screws. Tighten screws to 4 N·m (35 in. lbs.) torque.

Fig. 94 Accumulator Housing Components

1 – ACCUMULATOR PISTON
2 – 3–4 ACCUMULATOR HOUSING
3 – TEFLON SEALS
4 – PISTON SPRING
5 – COVER PLATE AND SCREWS

Fig. 95 Rear Clutch And Rear Servo Check Ball

Locations

1 – REAR CLUTCH CHECK BALL
2 – REAR SERVO CHECK BALL
3 – TRANSFER PLATE

21 - 60

TRANSMISSION AND TRANSFER CASE

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

2000 JEEP GRAND CHEROKEE

UPPER AND LOWER HOUSING

(1) Position upper housing so internal passages

and check ball seats are facing upward. Then install
check balls in housing (Fig. 98). Seven check balls
are used. The single large check ball is approxi-
mately 8.7 mm (11/32 in.) diameter. The single small
check ball is approximately 4.8 mm (3/16 in.) in
diameter. The remaining 6 check balls are approxi-
mately 6.3 mm (1/4 in.) in diameter.

(2) Position assembled transfer plate and upper

housing separator plate on upper housing (Fig. 99).
Be sure filter screen is seated in proper housing
recess.

(3) Install the ECE check ball into the transfer

plate (Fig. 85). The ECE check ball is approximately
4.8 mm (3/16 in.) in diameter.

(4) Position lower housing separator plate on

transfer plate (Fig. 100).

(5) Install lower housing on assembled transfer

plate and upper housing (Fig. 101).

(6) Install and start all valve body screws by hand

except for the screws to hold the boost valve tube
brace. Save those screws for later installation. Then
tighten screws evenly to 4 N·m (35 in. lbs.) torque.
Start at center and work out to sides when tighten-
ing screws (Fig. 101).

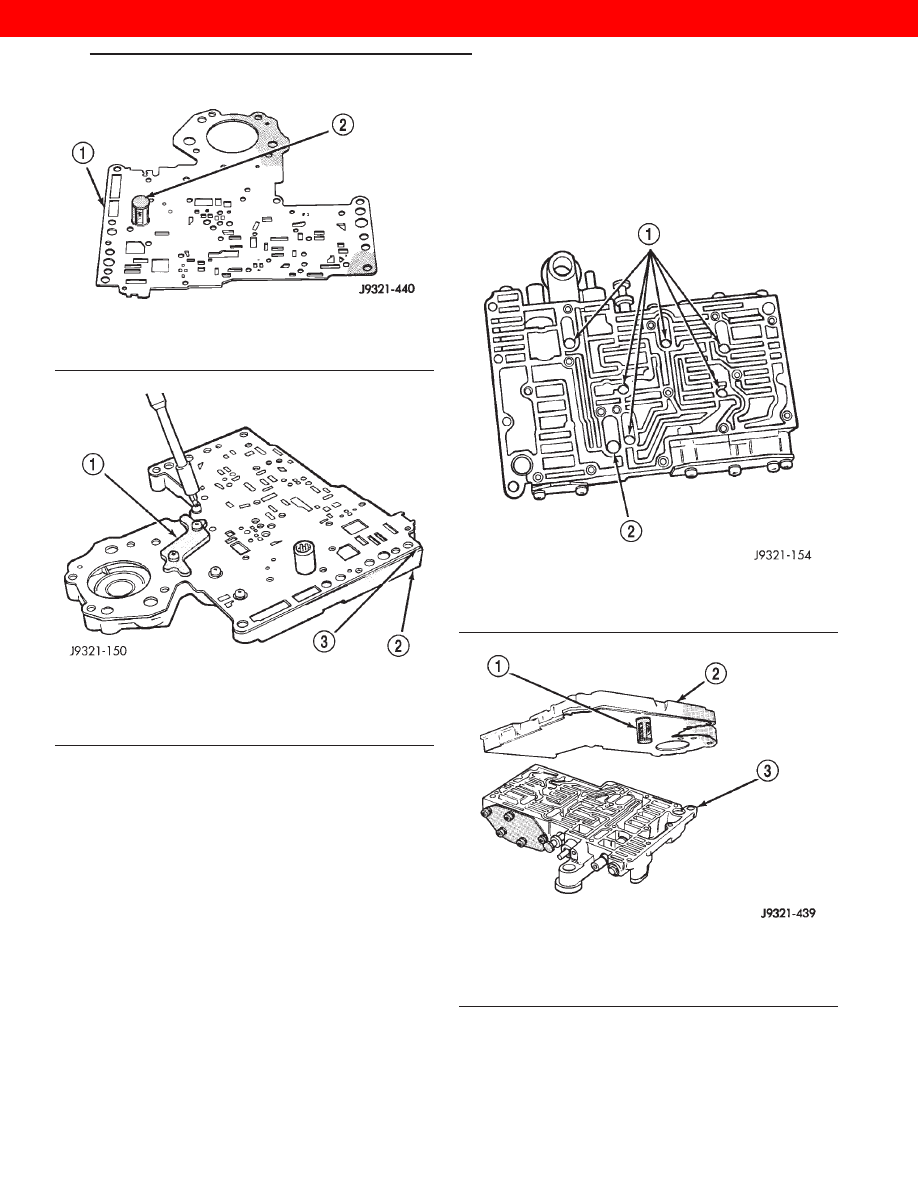

Fig. 96 Separator Plate Filter Screen Installation

1 – UPPER HOUSING SEPARATOR PLATE
2 – FILTER SCREEN

Fig. 97 Brace Plate

1 – BRACE
2 – TRANSFER PLATE
3 – SEPARATOR PLATE

Fig. 98 Check Ball Locations In Upper Housing

1 – SMALL DIAMETER CHECK BALLS (6)
2 – LARGE DIAMETER CHECK BALL (1)

Fig. 99 Installing Transfer Plate On Upper Housing

1 – FILTER SCREEN
2 – TRANSFER PLATE/SEPARATOR PLATE ASSEMBLY
3 – UPPER HOUSING
