Jeep Grand Cherokee WJ. Manual - part 449

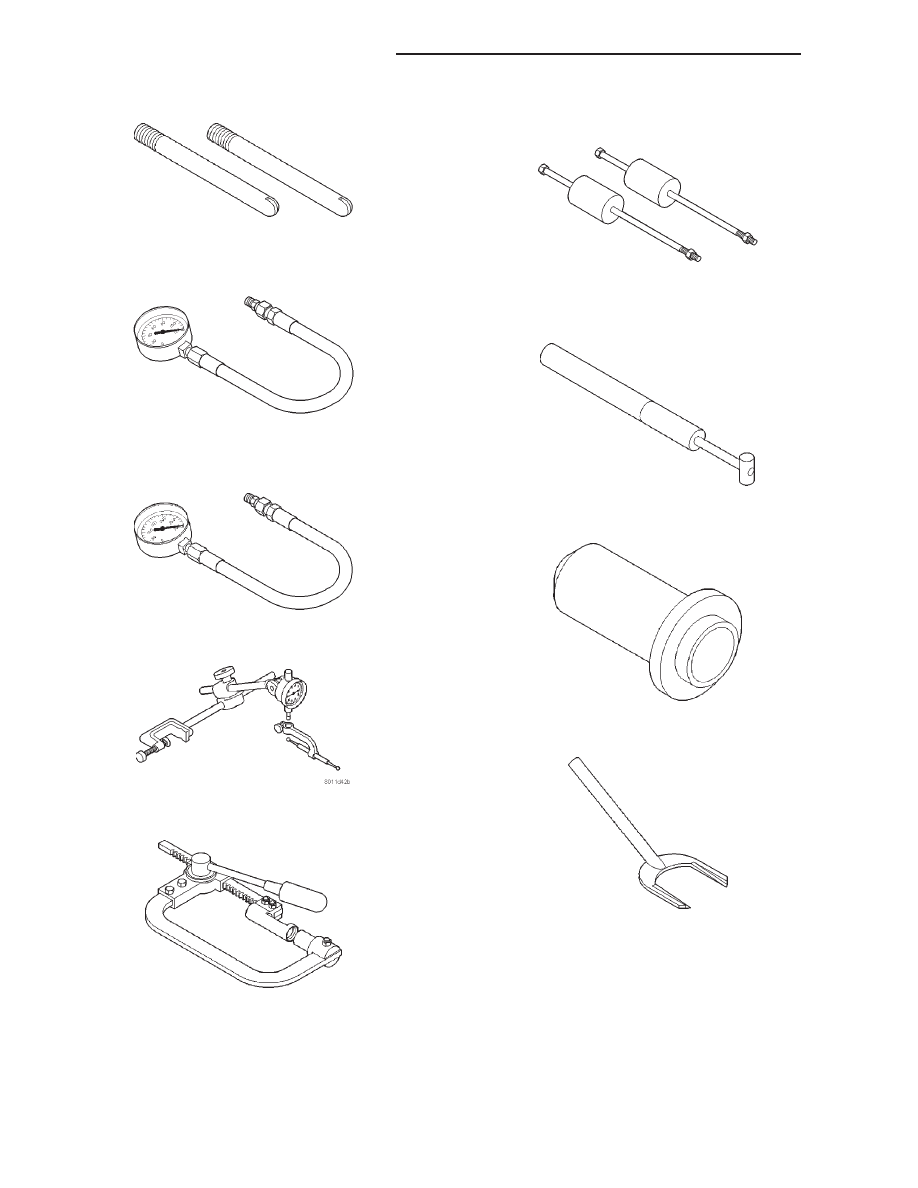

Extension Housing Pilot—C-3288-B

Pressure Gauge—C-3292

Pressure Gauge—C-3293SP

Dial Indicator—C-3339

Spring Compressor—C-3422-B

Puller, Slide Hammer—C-3752

Gauge, Throttle Setting—C-3763

Seal Installer—C-3860–A

Seal Remover—C-3985-B

21 - 178

42RE AUTOMATIC TRANSMISSION

WJ

SPECIAL TOOLS (Continued)

Installer—C-3995-A

Universal Handle—C-4171

Seal Installer—C-4193-A

Dial Caliper—C-4962

Bushing Remover/Installer Set—C-3887-J

Nut, Bushing Remover—SP-1191, From kit C-3887-J

Cup, Bushing Remover—SP-3633, From kit C-3887-J

Remover, Bushing—SP-3551

Installer, Bushing—SP-5117

WJ

42RE AUTOMATIC TRANSMISSION

21 - 179

SPECIAL TOOLS (Continued)

Remover, Bushing—SP-5324

Installer, Bushing—SP-5325

Compressor, Spring—C-3575-A

Gauge—6312

Adapter—C-3705

Flusher—6906

Installer—8114

Remover—6957

Installer—6951

Retainer—6583

21 - 180

42RE AUTOMATIC TRANSMISSION

WJ

SPECIAL TOOLS (Continued)

45RFE AUTOMATIC TRANSMISSION

TABLE OF CONTENTS

page

page

DESCRIPTION AND OPERATION

45RFE AUTOMATIC TRANSMISSION . . . . . . . . . 182
FLUID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
TORQUE CONVERTER . . . . . . . . . . . . . . . . . . . 183
ELECTRONICALLY MODULATED

CONVERTER CLUTCH ENGAGEMENT. . . . . . 188

OIL PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
VALVE BODY . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
PISTONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
INPUT CLUTCHES . . . . . . . . . . . . . . . . . . . . . . . 194
HOLDING CLUTCHES . . . . . . . . . . . . . . . . . . . . 196
PLANETARY GEARTRAIN . . . . . . . . . . . . . . . . . 198
GEARSHIFT MECHANISM . . . . . . . . . . . . . . . . . 198
OVERDRIVE OFF SWITCH . . . . . . . . . . . . . . . . 199
BRAKE TRANSMISSION SHIFT INTERLOCK

MECHANISM. . . . . . . . . . . . . . . . . . . . . . . . . . 199

TRANSMISSION CONTROL MODULE . . . . . . . . 200
SOLENOID AND PRESSURE SWITCH

ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . 203

BATTERY FEED (TCM). . . . . . . . . . . . . . . . . . . . 203
TRANSMISSION CONTROL RELAY . . . . . . . . . . 203
PRESSURE SWITCHES . . . . . . . . . . . . . . . . . . . 203
INPUT AND OUTPUT SPEED SENSORS . . . . . . 204
LINE PRESSURE CONTROL . . . . . . . . . . . . . . . 204
THROTTLE POSITION SENSOR . . . . . . . . . . . . 204
TRANSMISSION RANGE SENSOR. . . . . . . . . . . 204
TRANSMISSION TEMPERATURE SENSOR . . . . 205
SOLENOIDS. . . . . . . . . . . . . . . . . . . . . . . . . . . . 205
SOLENOID SWITCH VALVE . . . . . . . . . . . . . . . . 205

DIAGNOSIS AND TESTING

EFFECTS OF INCORRECT FLUID LEVEL . . . . . 205
CAUSES OF BURNT FLUID . . . . . . . . . . . . . . . . 206
FLUID CONTAMINATION . . . . . . . . . . . . . . . . . . 206
45RFE AUTOMATIC TRANSMISSION

GENERAL DIAGNOSIS . . . . . . . . . . . . . . . . . . 206

PRELIMINARY DIAGNOSIS . . . . . . . . . . . . . . . . 206
BRAKE TRANSMISSION SHIFT INTERLOCK . . . 207
GEARSHIFT CABLE . . . . . . . . . . . . . . . . . . . . . . 207
ROAD TESTING . . . . . . . . . . . . . . . . . . . . . . . . . 207
HYDRAULIC PRESSURE TEST . . . . . . . . . . . . . 208
AIR TESTING TRANSMISSION CLUTCH

OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . 209

CONVERTER HOUSING FLUID LEAK

DIAGNOSIS. . . . . . . . . . . . . . . . . . . . . . . . . . . 210

SERVICE PROCEDURES

FLUID LEVEL CHECK . . . . . . . . . . . . . . . . . . . . 210

FLUID AND FILTER REPLACEMENT . . . . . . . . . 211
TRANSMISSION FILL PROCEDURE. . . . . . . . . . 212
OIL PUMP VOLUME CHECK . . . . . . . . . . . . . . . 212
FLUSHING COOLERS AND TUBES . . . . . . . . . . 212
TRANSMISSION QUICK LEARN

PROCEDURE . . . . . . . . . . . . . . . . . . . . . . . . . 213

ALUMINUM THREAD REPAIR . . . . . . . . . . . . . . 213

REMOVAL AND INSTALLATION

INPUT SPEED SENSOR. . . . . . . . . . . . . . . . . . . 213
OUTPUT SPEED SENSOR . . . . . . . . . . . . . . . . . 214
LINE PRESSURE SENSOR . . . . . . . . . . . . . . . . 214
VALVE BODY . . . . . . . . . . . . . . . . . . . . . . . . . . . 214
SOLENOID AND PRESSURE SWITCH

ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . 215

TRANSMISSION. . . . . . . . . . . . . . . . . . . . . . . . . 216
TORQUE CONVERTER . . . . . . . . . . . . . . . . . . . 218
OIL PUMP FRONT SEAL . . . . . . . . . . . . . . . . . . 219
ADAPTER HOUSING SEAL . . . . . . . . . . . . . . . . 219
GEARSHIFT CABLE . . . . . . . . . . . . . . . . . . . . . . 219
SHIFTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221
BRAKE TRANSMISSION SHIFT INTERLOCK . . . 222

DISASSEMBLY AND ASSEMBLY

TRANSMISSION. . . . . . . . . . . . . . . . . . . . . . . . . 223
VALVE BODY . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
OIL PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
INPUT CLUTCH ASSEMBLY . . . . . . . . . . . . . . . . 238
4C RETAINER/BULKHEAD . . . . . . . . . . . . . . . . . 242
PLANETARY GEAR SET . . . . . . . . . . . . . . . . . . 244
LOW/REVERSE CLUTCH . . . . . . . . . . . . . . . . . . 245

CLEANING AND INSPECTION

VALVE BODY . . . . . . . . . . . . . . . . . . . . . . . . . . . 247
TRANSMISSION. . . . . . . . . . . . . . . . . . . . . . . . . 248
LOW/REVERSE CLUTCH ASSEMBLY . . . . . . . . 249
ACCUMULATOR. . . . . . . . . . . . . . . . . . . . . . . . . 249
OIL PUMP AND REACTION SHAFT SUPPORT. . 249
PLANETARY GEARTRAIN . . . . . . . . . . . . . . . . . 249

ADJUSTMENTS

BRAKE TRANSMISSION SHIFT INTERLOCK . . . 249
GEARSHIFT CABLE . . . . . . . . . . . . . . . . . . . . . . 250

SCHEMATICS AND DIAGRAMS

HYDRAULIC SCHEMATICS . . . . . . . . . . . . . . . . 252

SPECIFICATIONS

TRANSMISSION. . . . . . . . . . . . . . . . . . . . . . . . . 271

SPECIAL TOOLS

45RFE TRANSMISSION . . . . . . . . . . . . . . . . . . . 271
