OVERDRIVE PISTON DISASSEMBLY

(1) Remove overdrive piston thrust plate (Fig.

254). Retain thrust plate. It is a select fit part and
may possibly be reused.

(2) Remove intermediate shaft spacer (Fig. 255).

Retain spacer. It is a select fit part and may possibly
be reused.

(3) Remove overdrive piston from retainer (Fig.

256).

OVERDRIVE CLUTCH PACK DISASSEMBLY

(1) Remove overdrive clutch pack wire retaining

ring (Fig. 257).

(2) Remove overdrive clutch pack (Fig. 258).

NOTE: The 42RE transmission has three clutch
discs and two clutch plates.

(3) Note position of clutch pack components for

assembly reference (Fig. 259).

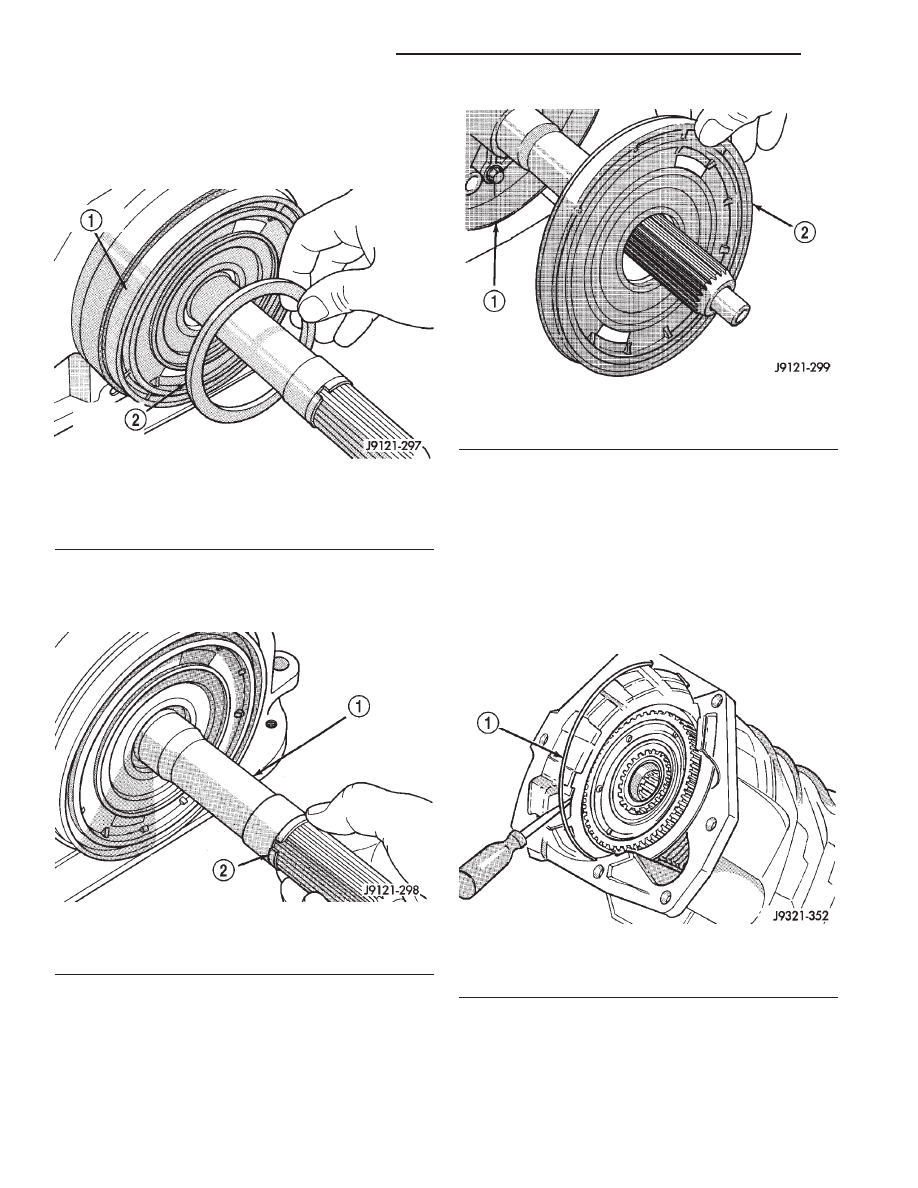

Fig. 254 Overdrive Piston Thrust Plate Removal/

Installation

1 – OVERDRIVE PISTON
2 – OVERDRIVE PISTON SPACER (SELECT FIT)

Fig. 255 Intermediate Shaft Spacer Location

1 – INTERMEDIATE SHAFT
2 – INTERMEDIATE SHAFT SPACER (SELECT FIT)

Fig. 256 Overdrive Piston Removal

1 – PISTON RETAINER
2 – OVERDRIVE PISTON

Fig. 257 Removing Overdrive Clutch Pack Retaining

Ring

1 – OVERDRIVE CLUTCH PACK RETAINING RING

21 - 138

42RE AUTOMATIC TRANSMISSION

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

OVERDRIVE GEARTRAIN DISASSEMBLY

(1) Remove overdrive clutch wave spring (Fig.

260).

(2) Remove overdrive clutch reaction snap ring

(Fig. 261). Note that snap ring is located in same
groove as wave spring.

(3) Remove Torx head screws that attach access

cover and gasket to overdrive case (Fig. 262).

(4) Remove access cover and gasket (Fig. 263).

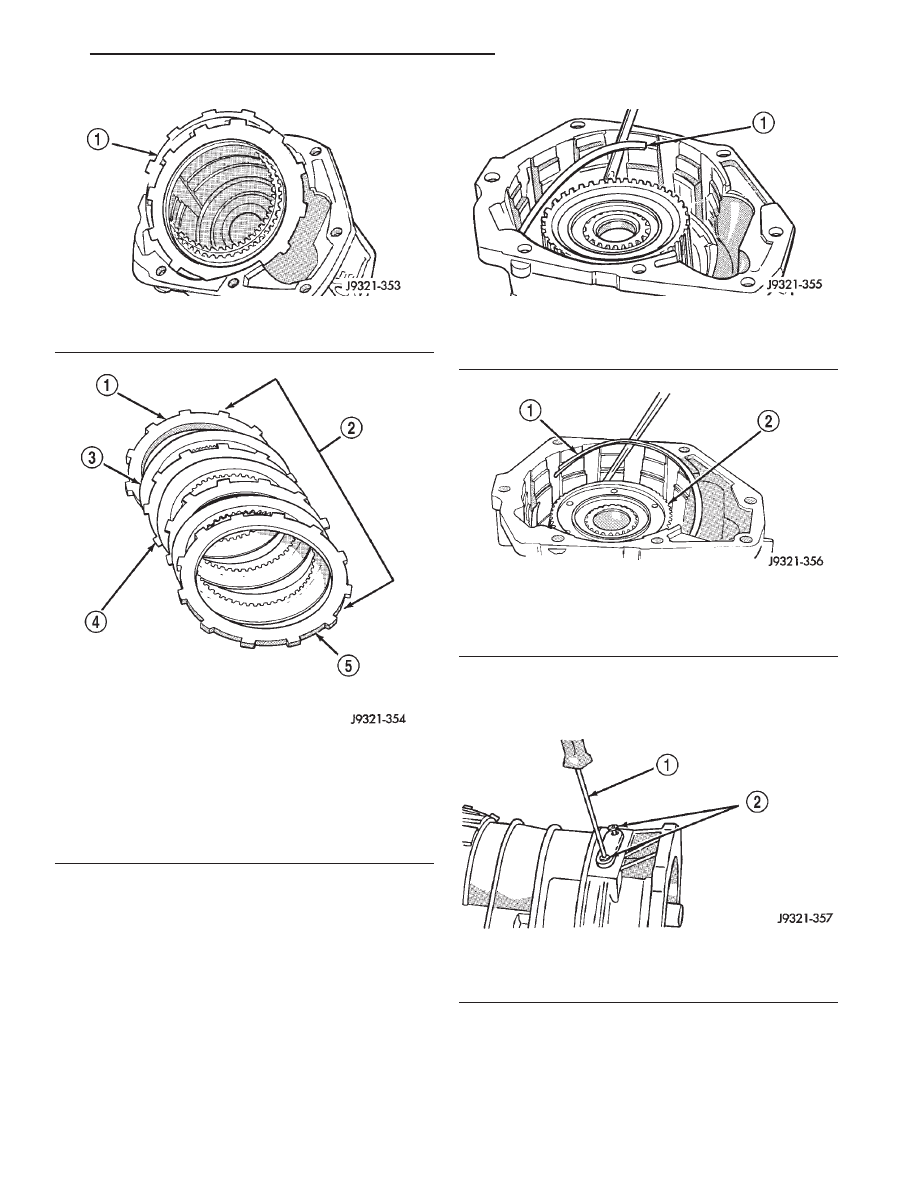

Fig. 258 Overdrive Clutch Pack Removal

1 – OVERDRIVE CLUTCH PACK

Fig. 259 42RE Overdrive Clutch Component

Position

1 – PRESSURE PLATE (TO FRONT)
2 – OVERDRIVE CLUTCH PACK
3 – CLUTCH DISC (3)
4 – CLUTCH PLATE (2)
5 – REACTION PLATE (TO REAR)

Fig. 260 Overdrive Clutch Wave Spring Removal/

Installation

1 – WAVE SPRING

Fig. 261 Overdrive Clutch Reaction Snap Ring

Removal/Installation

1 – REACTION RING
2 – CLUTCH HUB

Fig. 262 Access Cover Screw Removal/Installation

1 – TORX SCREWDRIVER (T25)
2 – ACCESS COVER SCREWS

WJ

42RE AUTOMATIC TRANSMISSION

21 - 139

DISASSEMBLY AND ASSEMBLY (Continued)

(5) Expand output shaft bearing snap ring with

expanding-type snap ring pliers. Then push output
shaft forward to release shaft bearing from locating
ring (Fig. 264).

(6) Lift gear case up and off geartrain assembly

(Fig. 265).

(7) Remove snap ring that retains rear bearing on

output shaft.

(8) Remove rear bearing from output shaft (Fig.

266).

DIRECT CLUTCH, HUB AND SPRING DISASSEMBLY

WARNING: THE

NEXT

STEP

IN

DISASSEMBLY

INVOLVES COMPRESSING THE DIRECT CLUTCH
SPRING.

IT

IS

EXTREMELY

IMPORTANT

THAT

PROPER EQUIPMENT BE USED TO COMPRESS
THE SPRING AS SPRING FORCE IS APPROXI-

MATELY 830 POUNDS. USE SPRING COMPRESSOR
TOOL 6227-1 AND A HYDRAULIC SHOP PRESS
WITH A MINIMUM RAM TRAVEL OF 5-6 INCHES.
THE PRESS MUST ALSO HAVE A BED THAT CAN
BE ADJUSTED UP OR DOWN AS REQUIRED.
RELEASE CLUTCH SPRING TENSION SLOWLY AND
COMPLETELY TO AVOID PERSONAL INJURY.

(1) Mount geartrain assembly in shop press (Fig.

267).

(2) Position Compressor Tool 6227-1 on clutch hub

(Fig. 267). Support output shaft flange with steel
press plates as shown and center assembly under
press ram.

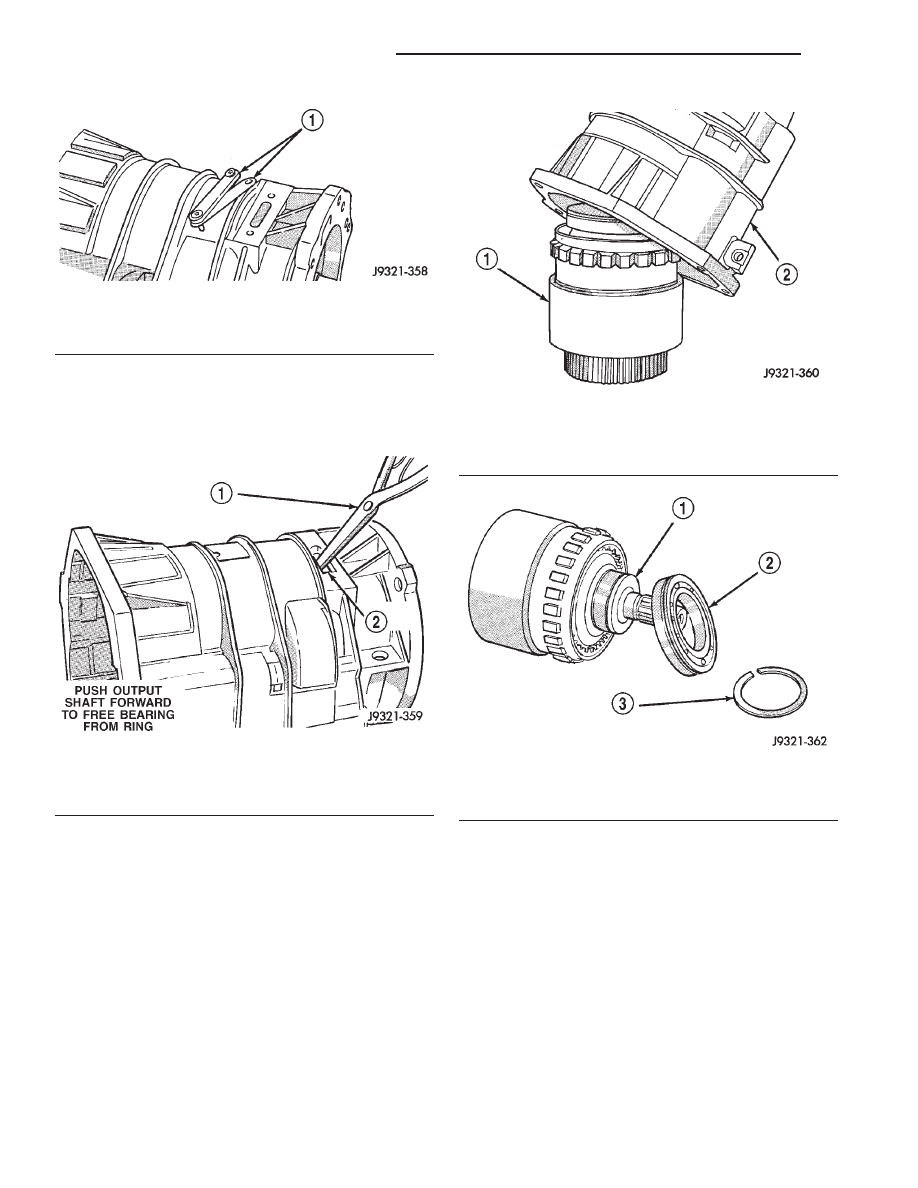

Fig. 263 Access Cover And Gasket Removal/

Installation

1 – ACCESS COVER AND GASKET

Fig. 264 Releasing Bearing From Locating Ring

1 – EXPAND BEARING LOCATING RING WITH SNAP RING

PLIERS

2 – ACCESS HOLE

Fig. 265 Removing Gear Case From Geartrain

Assembly

1 – GEARTRAIN ASSEMBLY
2 – GEAR CASE

Fig. 266 Rear Bearing Removal

1 – OUTPUT SHAFT
2 – REAR BEARING
3 – SNAP RING

21 - 140

42RE AUTOMATIC TRANSMISSION

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

(3) Apply press pressure slowly. Compress hub and

spring far enough to expose clutch hub retaining ring
and relieve spring pressure on clutch pack snap ring
(Fig. 267).

(4) Remove direct clutch pack snap ring (Fig. 268).
(5) Remove direct clutch hub retaining ring (Fig.

269).

(6) Release press load slowly and completely (Fig.

270).

(7) Remove Special Tool 6227-1. Then remove

clutch pack from hub (Fig. 270).

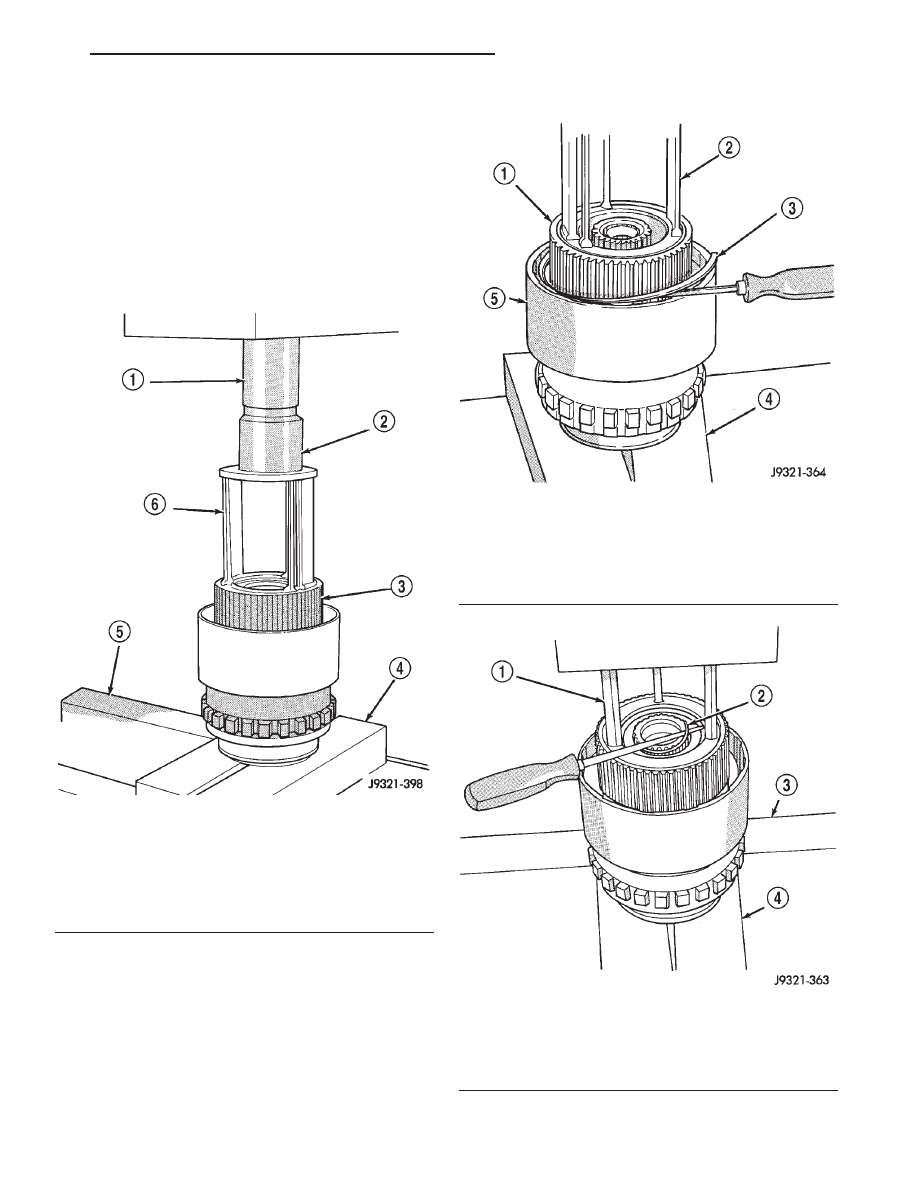

Fig. 267 Geartrain Mounted In Shop Press

1 – PRESS RAM
2 – SPECIAL TOOL C-3995–A (OR SIMILAR TOOL)
3 – CLUTCH HUB
4 – PLATES
5 – PRESS BED
6 – SPECIAL TOOL 6227–1

Fig. 268 Direct Clutch Pack Snap Ring Removal

1 – CLUTCH HUB
2 – SPECIAL TOOL 6227–1
3 – DIRECT CLUTCH PACK SNAP RING
4 – PRESS PLATES
5 – CLUTCH DRUM

Fig. 269 Direct Clutch Hub Retaining Ring Removal

1 – SPECIAL TOOL 6227–1
2 – CLUTCH HUB RETAINING RING
3 – PRESS BED
4 – PRESS PLATES

WJ

42RE AUTOMATIC TRANSMISSION

21 - 141

DISASSEMBLY AND ASSEMBLY (Continued)
