UPPER HOUSING VALVE AND PLUG

Refer to (Fig. 146), (Fig. 147) and (Fig. 148) to per-

form the following steps.

(1) Lubricate valves, plugs, springs with clean

transmission fluid.

(2) Assemble regulator valve line pressure plug,

sleeve, throttle plug and spring. Insert assembly in
upper housing and install cover plate. Tighten cover
plate screws to 4 N·m (35 in. lbs.) torque.

(3) Install 1-2 and 2-3 shift valves and springs.
(4) Install 1-2 shift control valve and spring.
(5) Install retainer, spring, limit valve, and 2-3

throttle plug from limit valve housing.

(6) Install limit valve housing and cover plate.

Tighten screws to 4 N·m (35 in. lbs.).

(7) Install shuttle valve as follows:

(a) Insert plastic guides in shuttle valve second-

ary spring and install spring on end of valve.

(b) Install shuttle valve into housing.
(c) Hold shuttle valve in place.
(d) Compress secondary spring and install E-clip

in groove at end of shuttle valve.

(e) Verify that spring and E-clip are properly

seated before proceeding.
(8) Install shuttle valve cover plate. Tighten cover

plate screws to 4 N·m (35 in. lbs.) torque.

(9) Install 1-2 and 2-3 valve governor plugs in

valve body.

(10) Install shuttle valve primary spring and

throttle plug.

(11) Align and install governor plug cover. Tighten

cover screws to 4 N·m (35 in. lbs.) torque.

Fig. 144 Lower Housing Separator Plate

1 – BE SURE TO ALIGN BORES
2 – TRANSFER PLATE
3 – LOWER HOUSING (OVERDRIVE) SEPARATOR PLATE

Fig. 145 Installing Lower Housing On Transfer Plate

And Upper Housing

1 – VALVE BODY SCREWS (13)
2 – LOWER HOUSING
3 – UPPER HOUSING
4 – TRANSFER PLATE

21 - 102

42RE AUTOMATIC TRANSMISSION

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

Fig. 146 Shuttle And Boost Valve Components

1 – SPRING
2 – RETAINER
3 – BOOST VALVE
4 – BOOST VALVE PLUG
5 – SPRING GUIDES
6 – E-CLIP
7 – SHUTTLE VALVE SECONDARY SPRING

8 – SHUTTLE VALVE COVER
9 – SHUTTLE VALVE
10 – SHUTTLE VALVE PRIMARY SPRING
11 – GOVERNOR PLUG COVER
12 – THROTTLE PLUG
13 – UPPER HOUSING
14 – BOOST VALVE COVER

WJ

42RE AUTOMATIC TRANSMISSION

21 - 103

DISASSEMBLY AND ASSEMBLY (Continued)

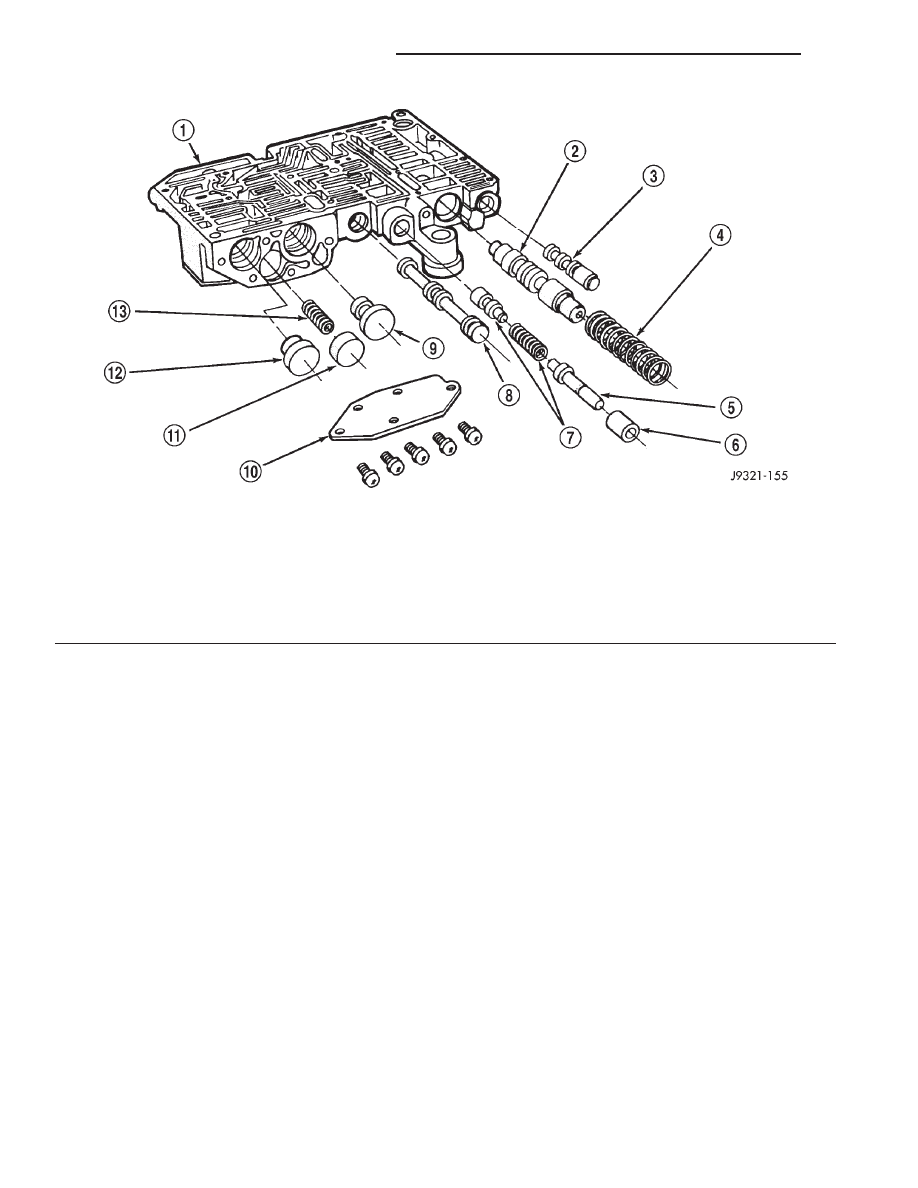

Fig. 147 Upper Housing Control Valve Locations

1 – UPPER HOUSING
2 – REGULATOR VALVE
3 – SWITCH VALVE
4 – REGULATOR VALVE SPRING
5 – KICKDOWN VALVE
6 – KICKDOWN DETENT
7 – THROTTLE VALVE AND SPRING

8 – MANUAL VALVE
9 – 1–2 GOVERNOR PLUG
10 – GOVERNOR PLUG COVER
11 – THROTTLE PLUG
12 – 2–3 GOVERNOR PLUG
13 – SHUTTLE VALVE PRIMARY SPRING

21 - 104

42RE AUTOMATIC TRANSMISSION

WJ

DISASSEMBLY AND ASSEMBLY (Continued)

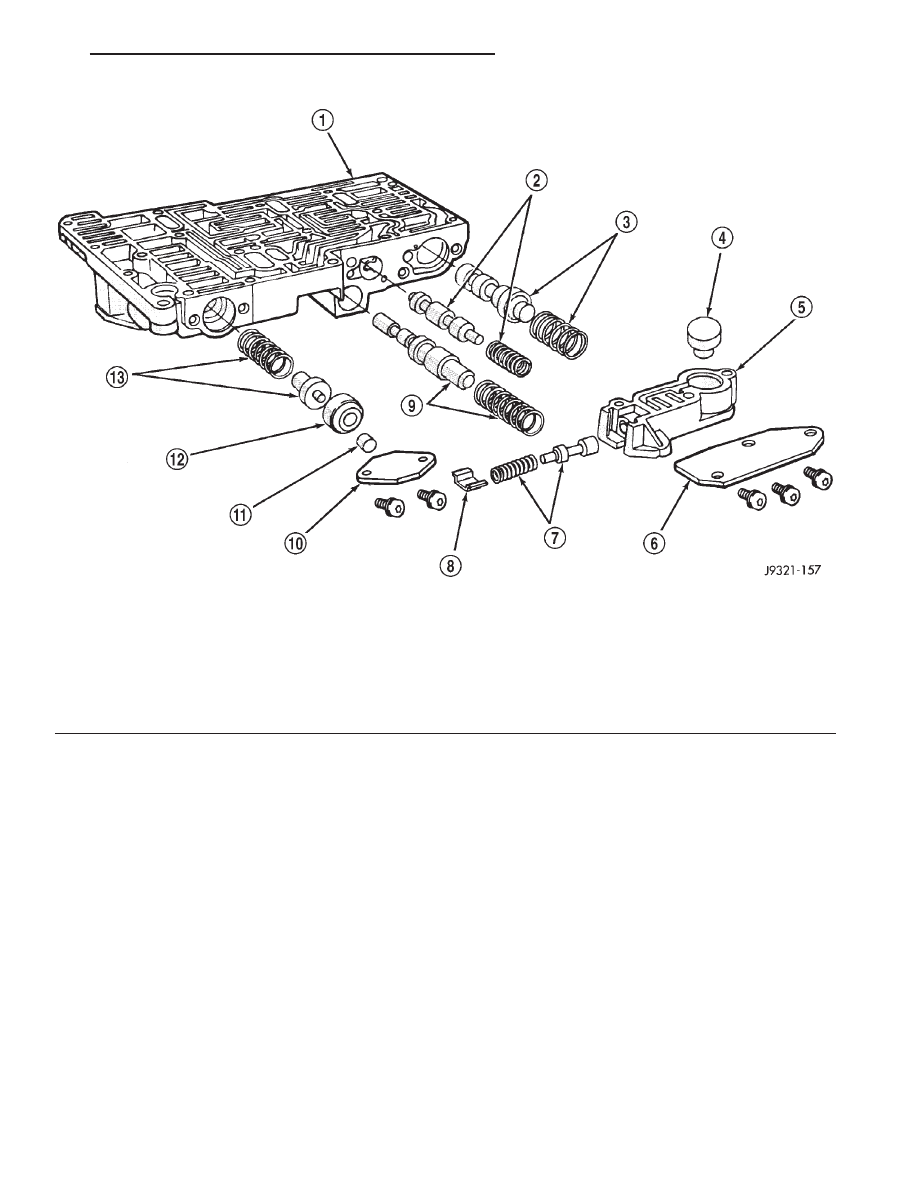

Fig. 148 Upper Housing Shift Valve And Pressure Plug Locations

1 – UPPER HOUSING
2 – 1–2 SHIFT VALVE AND SPRING
3 – 2–3 SHIFT VALVE AND SPRING
4 – 2–3 THROTTLE PLUG
5 – LIMIT VALVE HOUSING
6 – LIMIT VALVE COVER
7 – LIMIT VALVE AND SPRING

8 – RETAINER
9 – 1–2 SHIFT CONTROL VALVE AND SPRING
10 – PRESSURE PLUG COVER
11 – LINE PRESSURE PLUG
12 – PLUG SLEEVE
13 – THROTTLE PRESSURE SPRING AND PLUG

WJ

42RE AUTOMATIC TRANSMISSION

21 - 105

DISASSEMBLY AND ASSEMBLY (Continued)
