(2) If resonator was removed: Install resonator and

bolts. Tighten bolts to 4 N·m (35 in. lbs.) torque.
Tighten clamp at throttle body to 4 N·m (35 in. lbs.)
torque.

(3) Position fender liner and install clips.
(4) Connect air duct at housing (Fig. 40) or (Fig.

41).

(5) Tighten air duct clamp.

ENGINE COOLANT TEMPERATURE SENSOR—
4.0L ENGINE

REMOVAL

WARNING: HOT,

PRESSURIZED

COOLANT

CAN

CAUSE INJURY BY SCALDING. COOLING SYSTEM
MUST BE PARTIALLY DRAINED BEFORE REMOV-
ING THE ENGINE COOLANT TEMPERATURE (ECT)
SENSOR. REFER TO GROUP 7, COOLING.

(1) Partially drain cooling system. Refer to Group

7, Cooling.

(2) Disconnect electrical connector from ECT sen-

sor (Fig. 43).

(3) Remove sensor from thermostat housing.

INSTALLATION

(1) Install sensor.
(2) Tighten to 11 N·m (8 ft. lbs.) torque.

(3) Connect electrical connector to sensor.
(4) Replace any lost engine coolant. Refer to Group

7, Cooling System.

ENGINE COOLANT TEMPERATURE SENSOR—
4.7L V-8 ENGINE

REMOVAL

WARNING: HOT,

PRESSURIZED

COOLANT

CAN

CAUSE INJURY BY SCALDING. COOLING SYSTEM
MUST BE PARTIALLY DRAINED BEFORE REMOV-
ING THE ENGINE COOLANT TEMPERATURE (ECT)
SENSOR. REFER TO GROUP 7, COOLING.

The ECT sensor is located near the front of the

intake manifold (Fig. 44).

(1) Partially drain cooling system. Refer to Group

7, Cooling.

(2) Disconnect electrical connector from ECT sen-

sor.

(3) Remove sensor from intake manifold.

INSTALLATION

(1) Install sensor.
(2) Tighten to 11 N·m (8 ft. lbs.) torque.
(3) Connect electrical connector to sensor.
(4) Replace any lost engine coolant. Refer to Group

7, Cooling System.

Fig. 42 Air Cleaner Resonator Clamp (Bottom

View)—4.0L Engine

1 – RESONATOR
2 – AIR DUCT
3 – CLAMP

Fig. 43 Engine Coolant Temperature Sensor—4.0L

Engine

1 – THERMOSTAT HOUSING
2 – ENGINE COOLANT TEMPERATURE SENSOR
3 – ELECTRICAL CONNECTOR

14 - 60

FUEL SYSTEM

WJ

REMOVAL AND INSTALLATION (Continued)

INTAKE MANIFOLD AIR TEMPERATURE
SENSOR—4.0L ENGINE

The Intake Manifold Air Temperature (IAT) sensor

is installed into the intake manifold plenum near the
front of the throttle body (Fig. 45).

REMOVAL

(1) Disconnect electrical connector from sensor.
(2) Remove sensor from intake manifold.

INSTALLATION

(1) Install sensor into intake manifold. Tighten

sensor to 28 N·m (20 ft. lbs.) torque.

(2) Connect electrical connector to sensor.

INTAKE MANIFOLD AIR TEMPERATURE
SENSOR—4.7L V-8 ENGINE

The Intake Manifold Air Temperature (IAT) sensor

is installed into the intake manifold plenum near the
left side of the throttle body (Fig. 46).

REMOVAL

(1) Disconnect electrical connector from sensor.
(2) Remove sensor from intake manifold.

Fig. 44 Engine Coolant Temperature Sensor—4.7L

V–8 Engine

1 – ECT SENSOR
2 – MOUNTING BOLTS (2)
3 – MAP SENSOR
4 – INTAKE MANIFOLD

Fig. 45 Intake Manifold Air Sensor Location—4.0L

Engine

1 – MOUNTING BOLTS (4)
2 – THROTTLE BODY
3 – IAC MOTOR
4 – ELEC. CONN.
5 – TPS
6 – MAP SENSOR
7 – ELEC. CONN.
8 – IAT SENSOR
9 – ELEC. CONN.

WJ

FUEL SYSTEM

14 - 61

REMOVAL AND INSTALLATION (Continued)

INSTALLATION

(1) Install sensor into intake manifold. Tighten

sensor to 28 N·m (20 ft. lbs.) torque.

(2) Connect electrical connector to sensor.

SPECIFICATIONS

TORQUE CHART

DESCRIPTION

TORQUE

Air Cleaner Housing Mount. Nuts . . . . . . . 10 N·m

(93 in. lbs.)

Air Cleaner Air Duct Clamps . . . 4 N·m (35 in. lbs.)
Air Cleaner Resonator Bolts . . . . 4 N·m (35 in. lbs.)
Engine Coolant Temperature

Sensor—4.0L Engine . . . . . . 11 N·m (96 in. lbs.)

Engine Coolant Temperature

Sensor—4.7L Engine . . . . . . 11 N·m (96 in. lbs.)

Fuel Hose Clamps . . . . . . . . . . . 1 N·m (10 in. lbs.)
IAC Motor-To-Throttle Body

Bolts—4.0L Engine . . . . . . . . . 7 N·m (60 in. lbs.)

IAC Motor-To-Throttle Body

Bolts—4.7L Engine . . . . . . . . . 7 N·m (60 in. lbs.)

Intake Manifold Air Temp.

Sensor—4.0L Engine . . . . . . . 28 N·m (20 ft. lbs.)

Intake Manifold Air Temp.

Sensor—4.7L Engine . . . . . . . 28 N·m (20 ft. lbs.)

MAP Sensor Mounting

Screws—4.0L Engine . . . . . . . 3 N·m (25 in. lbs.)

MAP Sensor Mounting

Screws—4.7L Engine . . . . . . . 3 N·m (25 in. lbs.)

Oxygen Sensor—All Engines . . . 30 N·m (22 ft. lbs.)
PCM-to-Mounting Bracket Screws . . . . . . . . 3 N·m

(25 in. lbs.)

PCM-to-Mounting Bracket Screws . . . . . . . . 9 N·m

(80 in. lbs.)

Radiator Cooling Fan Relay Bolts . . . . . . . . . 3 N·m

(25 in. lbs.)

Throttle Body Mounting

Bolts—4.0L Engine . . . . . . . 11 N·m (100 in. lbs.)

Throttle Body Mounting

Bolts—4.7L Engine . . . . . . . 12 N·m (105 in. lbs.)

TPS Mounting Screws—4.0L Engine . . . . . . 7 N·m

(60 in. lbs.)

TPS Mounting Screws—4.7L Engine . . . . . . 7 N·m

(60 in. lbs.)

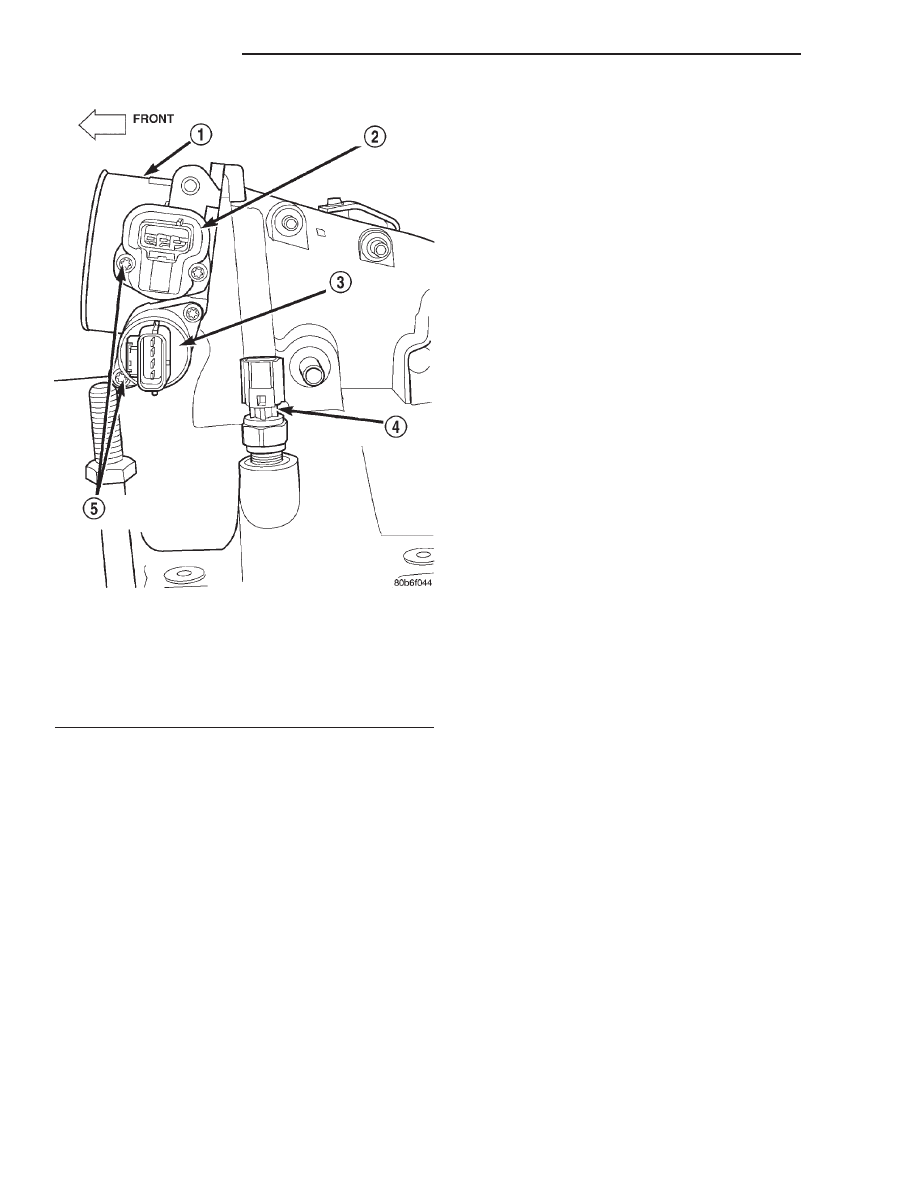

Fig. 46 Intake Manifold Air Sensor Location—4.7L

V-8 Engine

1 – THROTTLE BODY
2 – TPS
3 – IAC MOTOR
4 – IAT SENSOR
5 – MOUNTING SCREWS

14 - 62

FUEL SYSTEM

WJ

REMOVAL AND INSTALLATION (Continued)

SPECIAL TOOLS

FUEL SYSTEM

Spanner Wrench—6856

Fitting, Air Metering—6714

Adapters, Fuel Pressure Test—6539 and/or 6631

O2S (Oxygen Sensor) Remover/Installer—C-4907

Test Kit, Fuel Pressure—5069

Test Kit, Fuel Pressure—C-4799-B

Fuel Line Removal Tool—6782
