(3) Raise vehicle.
(4) Clean area around 3 filter/regulator fittings.
(5) Disconnect fuel supply, fuel return and fuel

pressure lines at filter/regulator (Fig. 25). Refer to
Quick-Connect Fittings.

(6) Remove 2 mounting bolts (Fig. 26) and remove

filter/regulator.

INSTALLATION

(1) Before installing filter/regulator, be sure all fit-

tings are cleaned of all dirt and contaminants.

(2) Be sure o-ring is positioned into fuel return fit-

ting in filter/regulator.

(3) Apply a small amount of clean engine oil to

o-rings.

(4) Position filter/regulator to body and install 2

bolts. Tighten bolts to 3 N·m (30 in. lbs.) torque.

(5) Connect 3 fittings. Refer to Quick-Connect Fit-

tings.

(6) Connect negative battery cable to battery.
(7) Start engine and check for leaks.

FUEL PUMP MODULE

Fuel tank removal will be necessary for fuel pump

module removal.

REMOVAL

WARNING: THE FUEL SYSTEM IS UNDER A CON-
STANT PRESSURE (EVEN WITH THE ENGINE OFF).
BEFORE SERVICING FUEL PUMP MODULE, FUEL
SYSTEM PRESSURE MUST BE RELEASED.

(1) Perform Fuel System Pressure Release Proce-

dure.

(2) Drain fuel tank and remove tank. Refer to Fuel

Tank Removal/Installation.

(3) Thoroughly wash and clean area around pump

module to prevent contaminants from entering tank.

(4) Disconnect fuel return and pressure lines from

fuel pump module fittings (Fig. 27). Refer to Quick-
Connect Fittings for procedures.

(5) The plastic fuel pump module locknut is

threaded onto fuel tank (Fig. 27). Install Special Tool
6856 to fuel pump module locknut and remove lock-
nut (Fig. 28). The fuel pump module will spring up
slightly after locknut is removed.

(6) Remove module from fuel tank.

INSTALLATION

CAUTION: Whenever fuel pump module is serviced,
module gasket must be replaced.

(1) Thoroughly clean locknut threads and mating

fuel tank threads. Use a soap/water solution. Do not
use carburetor cleaner to clean threads.

Fig. 25 Fuel Filter/Fuel Pressure Regulator Location

1 – FUEL SUPPLY LINE (TO FUEL RAIL)
2 – EVAP LINE
3 – FUEL RETURN LINE (MALE)
4 – FUEL PRESSURE LINE (FEMALE)
5 – FUEL FILTER/PRESSURE REGULATOR
6 – FUEL TANK

Fig. 26 Fuel Filter/Fuel Pressure Regulator

Removal/Installation

1 – FUEL FILTER/FUEL PRESSURE REGULATOR
2 – MOUNTING BOLTS (2)

14 - 16

FUEL SYSTEM

WJ

REMOVAL AND INSTALLATION (Continued)

(2) Using new gasket, position fuel pump module

into opening in fuel tank.

(3) Apply clean water to locknut threads.
(4) Position locknut over top of fuel pump module.

(5) Rotate module until indexing arrow at top of

module (Fig. 29) is pointed toward rear of vehicle.
Align arrow to tick mark on top of fuel tank. This
step must be done to prevent float/float rod
assembly from contacting sides of fuel tank.

(6) Install Special Tool 6856 to locknut.
(7) Tighten locknut to 74 N·m (55 ft. lbs.) torque.
(8) Connect fuel return and pressure lines to fuel

pump module fittings (Fig. 27). Refer to Quick-Con-
nect Fittings.

(9) Install fuel tank. Refer to Fuel Tank Installa-

tion.

FUEL PUMP INLET FILTER

The fuel pump inlet filter (strainer) is located on

the bottom of fuel pump module (Fig. 30). The fuel
pump module is located on top of fuel tank.

REMOVAL

(1) Remove fuel tank. Refer to Fuel Tank Removal/

Installation.

(2) Remove fuel pump module. Refer to Fuel Pump

Module Removal/Installation.

(3) Remove filter by prying from bottom of module

with 2 screwdrivers. Filter is snapped to module.

(4) Clean bottom of pump module.

INSTALLATION

(1) Snap new filter to bottom of module.

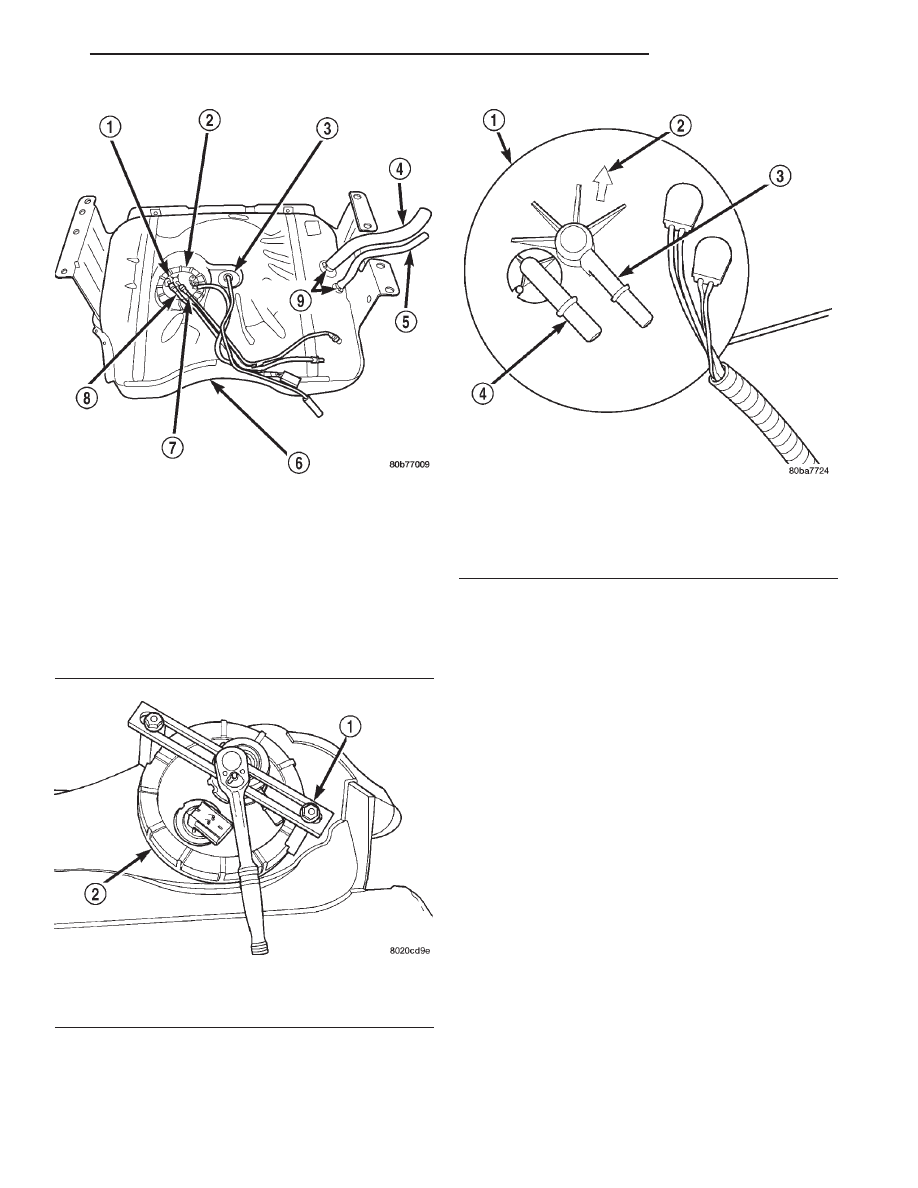

Fig. 27 Top View of Fuel Tank and Fuel Pump

Module

1 – FUEL PUMP MODULE
2 – LOCKNUT
3 – ROLL OVER VALVE
4 – FUEL FILL HOSE
5 – FUEL VENT HOSE
6 – FUEL TANK
7 – FUEL SUPPLY (PRESSURE) LINE
8 – FUEL RETURN LINE
9 – CLAMPS

Fig. 28 Locknut Removal/Installation—TYPICAL

1 – SPECIAL TOOL 6856
2 – LOCKNUT

Fig. 29 Fuel Pump Module Indexing Arrow

1 – FUEL PUMP MODULE
2 – INDEXING ARROW
3 – FUEL SUPPLY (PRESSURE) FITTING
4 – FUEL RETURN FITTING

WJ

FUEL SYSTEM

14 - 17

REMOVAL AND INSTALLATION (Continued)

(2) Install fuel pump module. Refer to Fuel Pump

Module Removal/Installation.

(3) Install fuel tank. Refer to Fuel Tank Removal/

Installation.

FUEL GAUGE SENDING UNIT

The fuel gauge sending unit (fuel level sensor) and

float assembly is located on the side of fuel pump
module (Fig. 31). The fuel pump module is located
within the fuel tank.

REMOVAL

(1) Remove fuel tank. Refer to Fuel Tank Removal/

Installation.

(2) Remove fuel pump module. Refer to Fuel Pump

Module Removal/Installation.

(3) Remove electrical wire connector at sending

unit terminals.

(4) Press upward on release tab (Fig. 32) to

remove sending unit from pump module.

INSTALLATION

(1) Position sending unit to pump module and

snap into place.

(2) Connect electrical connector to terminals.
(3) Install fuel pump module. Refer to Fuel Pump

Module Removal/Installation.

(4) Install fuel tank. Refer to Fuel Tank Removal/

Installation.

Fig. 30 Fuel Pump Inlet Filter

1 – FUEL PUMP MODULE
2 – FUEL PUMP INLET FILTER

Fig. 31 Fuel Gauge Sending Unit Location

1 – FUEL PUMP MODULE
2 – FUEL GAUGE FLOAT
3 – ELECTRIC FUEL PUMP
4 – INLET FILTER
5 – FUEL GAUGE SENDING UNIT
6 – PIGTAIL HARNESS

Fig. 32 Fuel Gauge Sending Unit Release Tab

1 – ELECTRICAL CONNECTOR
2 – FUEL GAUGE SENDING UNIT
3 – RELEASE TAB
4 – FUEL PUMP MODULE

14 - 18

FUEL SYSTEM

WJ

REMOVAL AND INSTALLATION (Continued)

FUEL INJECTOR RAIL/FUEL DAMPER—4.0L
ENGINE

REMOVAL

The fuel damper is not serviced separately.

WARNING: THE FUEL SYSTEM IS UNDER CON-
STANT FUEL PRESSURE EVEN WITH ENGINE OFF.
THIS PRESSURE MUST BE RELEASED BEFORE
SERVICING FUEL RAIL.

(1) Remove fuel tank filler tube cap.
(2) Perform Fuel System Pressure Release Proce-

dure.

(3) Disconnect negative battery cable from battery.
(4) Remove air tube at top of throttle body. Note:

Some engine/vehicles may require removal of air
cleaner ducts at throttle body.

(5) Disconnect electrical connectors at all 6 fuel

injectors. To remove connector refer to (Fig. 34). Push
red colored slider away from injector (1). While push-
ing slider, depress tab (2) and remove connector (3)
from injector. The factory fuel injection wiring har-
ness is numerically tagged (INJ 1, INJ 2, etc.) for
injector position identification. If harness is not
tagged, note wiring location before removal.

(6) Remove oxygen sensor wiring clip nuts at fuel

rail mounting studs (certain emissions packages
only).

(7) Disconnect fuel supply line latch clip and fuel

line at fuel rail. Refer to Quick-Connect Fittings.

(8) Disconnect throttle cable at throttle body. Refer

to Throttle Cable Removal/Installation.

(9) Disconnect speed control cable at throttle body

(if equipped). Refer to Speed Control Cable.

(10) Disconnect automatic transmission cable at

throttle body (if equipped).

(11) Remove cable routing bracket at intake mani-

fold.

(12) Clean dirt/debris from each fuel injector at

intake manifold.

(13) Remove fuel rail mounting nuts/bolts (Fig.

33).

(14) Remove fuel rail by gently rocking until all

fuel injectors have cleared machined holes at intake
manifold.

(15) If fuel injectors are to be removed, refer to

Fuel Injector Removal/Installation.

INSTALLATION

(1) If fuel injectors are to be installed, refer to Fuel

Injector Removal/Installation.

(2) Clean each injector bore at intake manifold.
(3) Apply a small amount of clean engine oil to

each injector o-ring. This will aid in installation.

(4) Position tips of all fuel injectors into the corre-

sponding injector bore in intake manifold. Seat injec-
tors into manifold.

(5) Install and tighten fuel rail mounting bolts to

11

63 N·m (100 625 in. lbs.) torque.

(6) Connect electrical connectors at all fuel injec-

tors. To install connector, refer to (Fig. 34). Push con-
nector onto injector (1) and then push and lock red
colored slider (2). Verify connector is locked to injec-
tor by lightly tugging on connector.

(7) Connect fuel line and fuel line latch clip to fuel

rail. Refer Quick-Connect Fittings.

(8) Install protective cap to pressure test port fit-

ting (if equipped).

(9) Install cable routing bracket to intake mani-

fold.

(10) Connect throttle cable at throttle body.
(11) Connect speed control cable at throttle body (if

equipped).

Fig. 33 Fuel Rail Mounting—4.0L Engine

1 – INJ. #1
2 – INJ. #2
3 – INJ. #3
4 – INJ. #4
5 – INJ. #5
6 – INJ. #6
7 – FUEL INJECTOR RAIL
8 – FUEL DAMPER
9 – PRESSURE TEST PORT CAP
10 – MOUNTING BOLTS (4)
11 – QUICK-CONNECT FITTING

WJ

FUEL SYSTEM

14 - 19

REMOVAL AND INSTALLATION (Continued)
