(69) Remove the engine mount sill plate retaining

bolts in the right wheel well (Fig. 19).

(70) Lower the vehicle to the ground.
(71) Support the front of the transmission with a

jack.

(72) Remove the left engine mount sill plate

retaining bolts (Fig. 20).

(73) Remove the right engine mount sill plate

retaining bolts (Fig. 21).

(74) Set up an engine lifting device and support

the weight of the engine assembly.

CAUTION: Before proceeding be certain the front of
the transmission is properly supported with a jack.

CAUTION: This engine is equipped with a engine
speed sensor located in the top of the bellhousing.
Care must be taken not to damage the sensor or
corresponding wires during engine removal and
installation.

(75) Using the engine lifting device, pull the

engine assembly away from the transmission approx-
imately three inches and stop..

(76) Working between the bulkhead and the right

rear of the engine assembly, disconnect the engine
speed sensor electrical connector.

(77) Remove the left engine mount throughbolt

and remove the sill plate.

(78) With assistance from another person, care-

fully remove the engine assembly from the vehicle.

One person operating the engine lifting device and
the other facilitating the engine removal.

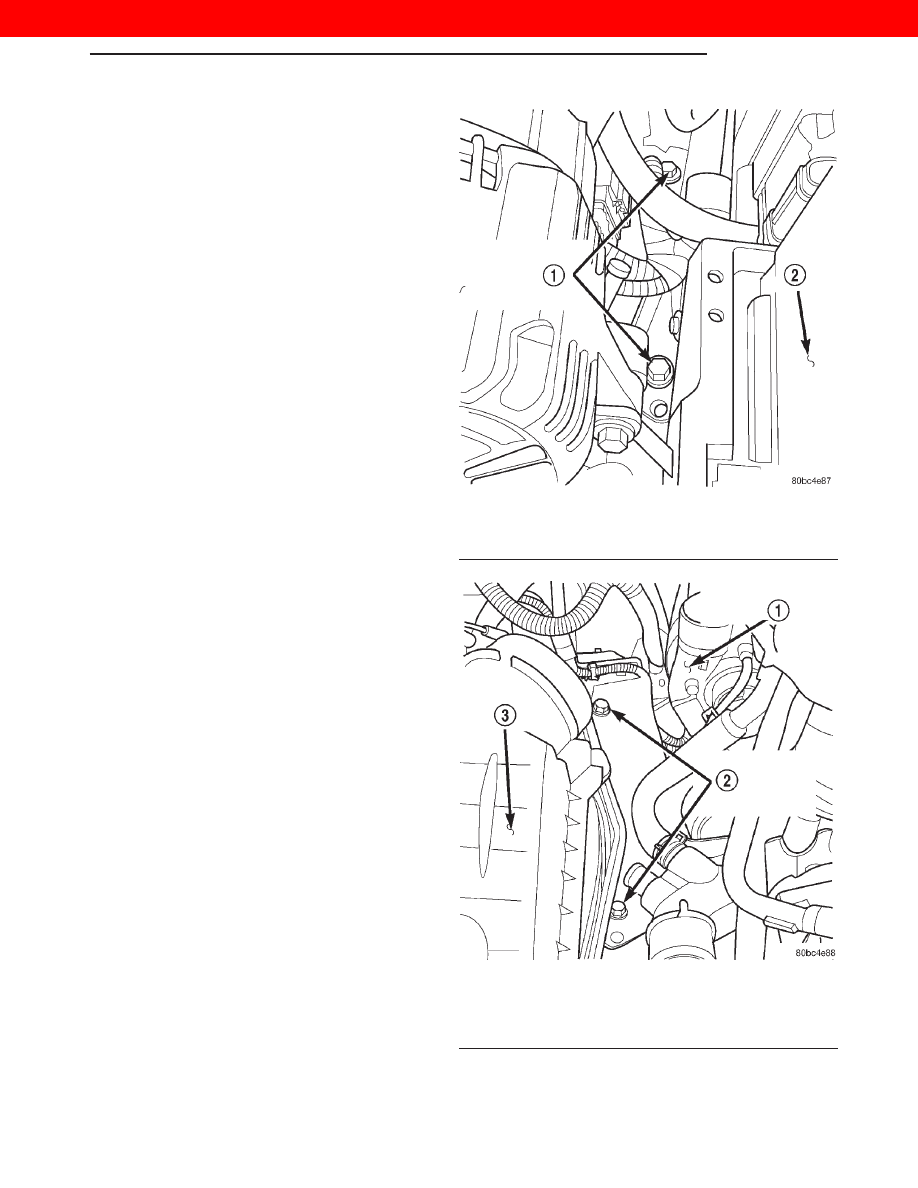

Fig. 19 Engine Mount Sill Plate Retaining Bolts -

Right Wheel Well

1 – ENGINE MOUNT SILL PLATE RETAINING BOLTS
2 – RIGHT FRONT TIRE

Fig. 20 Engine Mount Sill Plate Bolts - Leftside

1 – ENGINE MOUNT SILL PLATE RETAINING BOLTS
2 – BATTERY

Fig. 21 Engine Mount Sill Plate Bolts - Rightside

1 – TURBOCHARGER ASSEMBLY
2 – ENGINE MOUNT SILL PLATE RETAINING BOLTS
3 – AIR FILTER ASSEMBLY

9 - 18

ENGINE

WJ

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

INSTALLATION

CAUTION: This engine is equipped with a misfire
sensor. Located in the top of the bellhousing. Care
must be taken not to damage the sensor or corre-
sponding wires during engine removal and installa-
tion.

CAUTION: Be certain the torque convertor is prop-
erly installed in the transmission. If the torque con-
vertor

is

not

installed

all

the

way

in

the

transmission the engine will not rotate upon instal-
lation.

(1) With assistance from another person, carefully

install the engine assembly in the vehicle. One per-
son operating the engine lifting device and the other
facilitating the engine installation.

(2) Install the left engine mount sill plate and

throughbolt. Leave loose at this time.

(3) Working between the bulkhead and the right

rear of the engine assembly, connect the engine speed
sensor electrical connector.

(4) Using the engine lifting device and/or the jack

under the transmission, position the engine/transmis-
sion assembly so the engine block mounted dowel
pins are perfectly aligned with the corresponding
holes in the transmission bellhousing.

CAUTION: The engine block and transmission must
be in perfect alignment before attempting to install
the bellhousing bolts. Misalignment will cause the
aluminum bellhousing to be damaged.

(5) Install two engine to transmission bellhousing

retaining bolts. One on each side of the bellhousing.

(6) Make certain the engine mount sill plate bolt

holes are aligned with there corresponding weld nuts
in the frame rails.

(7) Remove the engine lifting device.
(8) Remove the jack from the transmission.
(9) Install the leftside engine mount sill plate

retaining bolts (Fig. 22). Leave bolts loose at this
time.

(10) Install the rightside engine mount sill plate

retaining bolts (Fig. 23). Leave bolts loose at this
time.

(11) Partially raise the vehicle on the hoist.
(12) Install the engine mount sill plate retaining

bolts in the right wheel well (Fig. 24). Leave bolts
loose at this time.

(13) Install the engine mount sill plate retaining

bolts in the left wheel well (Fig. 25). Torque the bolts
to 61 N·m (45 ft. lbs.).

(14) Torque all engine mount sill plate bolts to 61

N·m (45 ft. lbs.).

(15) Torque the left engine mount throughbolt to

61 N·m (45 ft. lbs.).

(16) Raise the vehicle on the hoist.

Fig. 22 Engine Mount Sill Plate Bolts - Leftside

1 – ENGINE MOUNT SILL PLATE RETAINING BOLTS
2 – BATTERY

Fig. 23 Engine Mount Sill Plate Bolts - Rightside

1 – TURBOCHARGER ASSEMBLY
2 – ENGINE MOUNT SILL PLATE RETAINING BOLTS
3 – AIR FILTER ASSEMBLY

WJ

ENGINE

9 - 19

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

(17) Install the remaining lower bellhousing bolts.

Torque all the bolts to 102 N·m (75 ft. lbs.).

(18) Support the rear of the transmission with a

jack.

(19) Remove the (4) temporarily installed trans-

mission crossmember bolts.

(20) Lower the transmission and transfer case

assembly enough to gain access to the upper six bell-
housing bolts.

NOTE: Be certain all brackets that were originally
installed on the bellhousing bolts are reinstalled.
Cable misrouting could result.

(21) Install the upper six bellhousing bolts. Torque

the bolts to 102 N·m (75 ft. lbs.).

(22) Raise the transmission assembly back into

position and install the eight transmission crossmem-
ber retaining bolts (Fig. 26). Torque the bolts to 41
N·m (30 ft. lbs.).

NOTE: Be certain the torque convertor is properly
aligned with the flexplate before attempting to
installing the retaining bolts.

NOTE: When installing the torque convertor to flex-
plate retaining bolts, the torque convertor can be
rotated into position with a flat-bladed screwdriver
through the starter motor access hole. Then work-
ing through the torque convertor bolt access hole,
thread a longer than original bolt into the convertor
and pull the convertor up against the flexplate by
hand. Remove the longer bolt and install the origi-
nal bolts one by one until all bolts are installed.
Then go back and torque all bolts to specification.

Fig. 24 Engine Mount Sill Plate Bolts - Right Wheel

Well

1 – ENGINE MOUNT SILL PLATE RETAINING BOLTS
2 – RIGHT FRONT TIRE

Fig. 25 Engine Mount Sill Plate Bolts - Left Wheel

Well

1 – ENGINE MOUNT SILL PLATE RETAINING BOLTS
2 – LEFT FRONT TIRE

Fig. 26 Transmission Support Crossmember

1 – TRANSFER CASE
2 – TRANSMISSION MOUNT RETAINING BOLTS (2 OF 4)
3 – EXHAUST SYSTEM SUPPORT BRACKET RETAINING BOLTS
4 – CROSSMEMBER RETAINING BOLTS
5 – TRANSMISSION
6 – CROSSMEMBER RETAINING BOLTS

9 - 20

ENGINE

WJ

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

(23) Rotate the engine assembly to access and

install the (4) torque convertor to flexplate retaining
bolts. Torque the bolts to 75 N·m (55 ft. lbs.).

(24) Install the wire harness support bracket on

the left engine mount.

(25) Install the exhaust system inlet pipe on the

turbocharger (Fig. 27). Torque the bolts to 41 N·m
(30 ft. lbs.).

(26) Lower the vehicle on the hoist.
(27) Install the transmission dipstick tube support

bracket retaining nut on the turbocharger heatshield
(Fig. 28). Torque the nut to 25 N·m (221 in. lbs.).

(28) Connect the A/C compressor clutch and glow

plug harness electrical connectors.

(29) Connect the black and gray 10–way electrical

connectors and clip connectors on the wire harness
mounting bracket.

(30) Install the wire harness mounting bracket

and retaining nuts on the left engine mount (Fig. 29).
Torque the nuts to 25 N·m (221 in. lbs.).

(31) Connect the fuel supply and return hoses on

the engine assembly.

(32) Connect the speed control servo vacuum supply

hose on the engine mounted steel vacuum source line.

(33) Install the battery feed wire on the top of the

generator and install the cover.

(34) Connect the generator field wire connector on

the rear of the generator.

(35) Install the vacuum supply hose on the engine

mounted steel vacuum source line.

Fig. 27 Exhaust System Inlet Pipe

1 – EXHAUST SYSTEM INLET PIPE RETAINING BOLTS
2 – ENGINE OIL PAN

Fig. 28 Transmission Dipstick Tube Support Bracket

1 – TRANSMISSION DIPSTICK TUBE
2 – TURBOCHARGER EXHAUST MANIFOLD HEATSHIELD
3 – TRANSMISSION DIPSTICK TUBE SUPPORT BRACKET

RETAINING NUT

Fig. 29 Wire Harness Mounting Bracket

1 – FUEL FILTER
2 – WIRE HARNESS MOUNTING BRACKET RETAINING NUTS
3 – GENERATOR
