(7) Install the wire and terminal in the connector.

Fully seat the terminal in the connector.

(8) Push in the single lock tab on the side of the

connector (Fig. 12).

TERMINAL/CONNECTOR REPAIR- AUGAT
CONNECTORS

(1) Disconnect battery.
(2) Disconnect the connector from its mating half/

component.

(3) Push down on the yellow connector locking tab

to release the terminals (Fig. 13).

(4) Using special tool 6932, push the terminal to

remove it from the connector (Fig. 14).

(5) Repair or replace the connector or terminal as

necessary.

(6) When re-assembling the connector, the locking

wedge must be placed in the locked position to pre-
vent terminal push out.

CONNECTOR REPLACEMENT

(1) Disconnect battery.
(2) Disconnect the connector that is to be repaired

from its mating half/component

(3) Remove

the

connector

locking

wedge,

if

required (Fig. 15)

(4) Position the connector locking finger away from

the terminal using the proper pick from special tool
kit 6680. Pull on the wire to remove the terminal
from the connector (Fig. 16) (Fig. 17).

(5) Reset the terminal locking tang, if it has one.

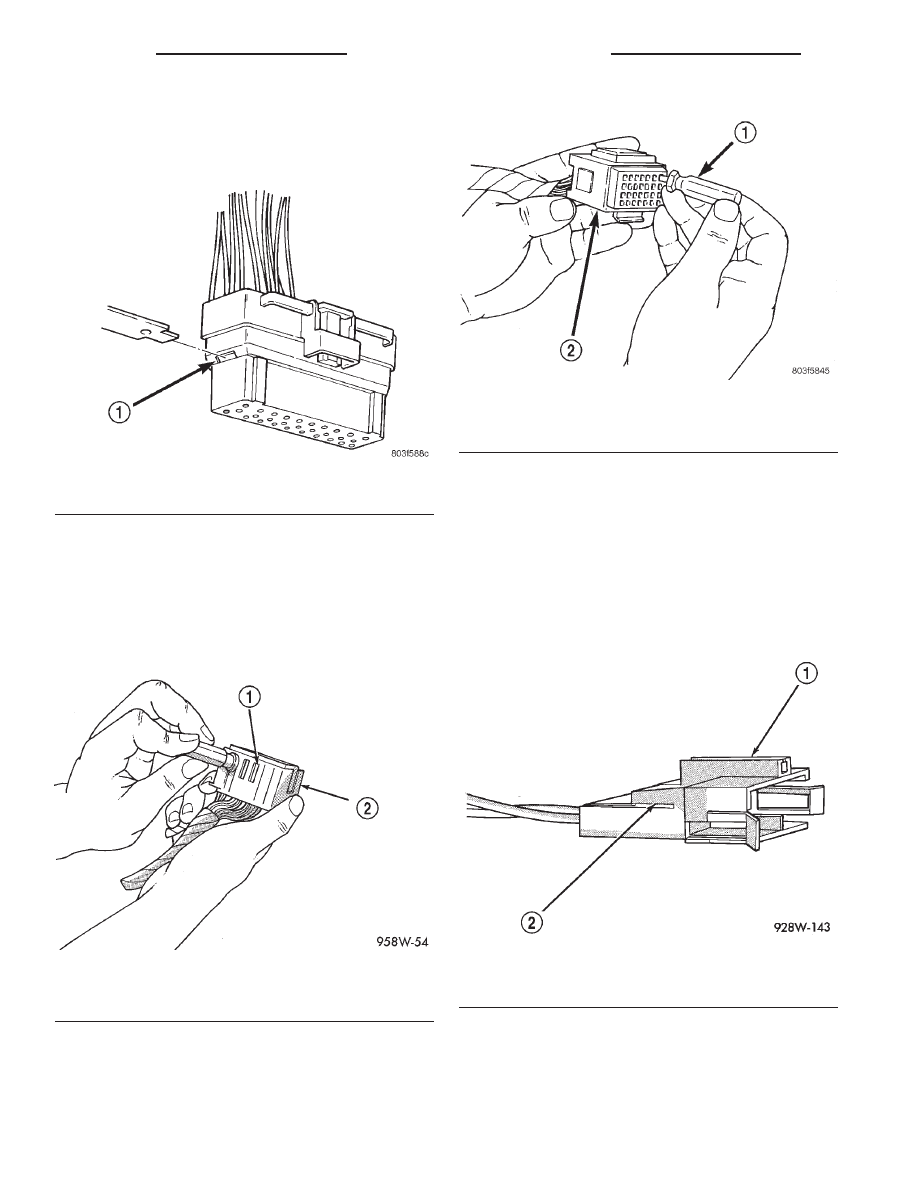

Fig. 12 Single Lock Tab

1 – SINGLE LOCK TAB

Fig. 13 Augat Connector Repair

1 – LOCKING TAB
2 – CONNECTOR

Fig. 14 Using Special Tool 6932

1 – SPECIAL TOOL 6932
2 – CONNECTOR

Fig. 15 Connector Locking Wedge

1 – CONNECTOR
2 – CONNECTOR LOCKING WEDGE TAB

8W - 01 - 12

8W - 01 GENERAL INFORMATION

WJ

SERVICE PROCEDURES (Continued)

(6) Insert the removed wire in the same cavity on

the repair connector.

(7) Repeat steps four through six for each wire in

the connector, being sure that all wires are inserted
into the proper cavities. For additional connector pin-
out identification, refer to the wiring diagrams.

(8) Insert the connector locking wedge into the

repaired connector, if required.

(9) Connect connector to its mating half/compo-

nent.

(10) Connect battery and test all affected systems.

CONNECTOR AND TERMINAL REPLACEMENT

(1) Disconnect battery.
(2) Disconnect

the

connector

(that

is

to

be

repaired) from its mating half/component.

(3) Cut off the existing wire connector directly

behind the insulator. Remove six inches of tape from
the harness.

(4) Stagger cut all wires on the harness side at 1/2

inch intervals (Fig. 18).

(5) Remove 1 inch of insulation from each wire on

the harness side.

(6) Stagger cut the matching wires on the repair

connector assembly in the opposite order as was done
on the harness side of the repair. Allow extra length
for soldered connections. Check that the overall
length is the same as the original (Fig. 18).

(7) Remove 1 inch of insulation from each wire.
(8) Place a piece of heat shrink tubing over one

side of the wire. Be sure the tubing will be long
enough to cover and seal the entire repair area.

(9) Spread the strands of the wire apart on each

part of the exposed wires.

(10) Push the two ends of wire together until the

strands of wire are close to the insulation.

(11) Twist the wires together.
(12) Solder the connection together using rosin

core type solder only. Do not use acid core solder.

(13) Center the heat shrink tubing over the joint

and heat using a heat gun. Heat the joint until the
tubing is tightly sealed and sealant comes out of both
ends of the tubing

(14) Repeat steps 8 through 13 for each wire.
(15) Re-tape the wire harness starting 1-1/2 inches

behind the connector and 2 inches past the repair.

Fig. 16 Terminal Removal

1 – CONNECTOR
2 – FROM SPECIAL TOOL KIT 6680

Fig. 17 Terminal Removal Using Special Tool

1 – FROM SPECIAL TOOL KIT 6680
2 – CONNECTOR

Fig. 18 Stagger Cutting Wires

1 – REPAIR SIDE WIRES
2 – STAGER CUTS
3 – HARNESS WIRES

WJ

8W - 01 GENERAL INFORMATION

8W - 01 - 13

SERVICE PROCEDURES (Continued)

(16) Re-connect the repaired connector.
(17) Connect the battery, and test all affected sys-

tems.

TERMINAL REPLACEMENT

(1) Disconnect battery.
(2) Disconnect the connector being repaired from

its mating half. Remove connector locking wedge, if
required (Fig. 19).

(3) Remove connector locking wedge, if required

(Fig. 19).

(4) Position the connector locking finger away from

the terminal using the proper pick from special tool
kit 6680. Pull on the wire to remove the terminal
from the connector (Fig. 20) (Fig. 21).

(5) Cut the wire 6 inches from the back of the con-

nector.

(6) Remove 1 inch of insulation from the wire on

the harness side.

(7) Select a wire from the terminal repair assem-

bly that best matches the color wire being repaired.

(8) Cut the repair wire to the proper length and

remove 1 inch of insulation.

(9) Place a piece of heat shrink tubing over one

side of the wire. Make sure the tubing will be long
enough to cover and seal the entire repair area.

(10) Spread the strands of the wire apart on each

part of the exposed wires.

(11) Push the two ends of wire together until the

strands of wire are close to the insulation.

(12) Twist the wires together.
(13) Solder the connection together using rosin

core type solder only. Do not use acid core solder.

(14) Center the heat shrink tubing over the joint

and heat using a heat gun. Heat the joint until the
tubing is tightly sealed and sealant comes out of both
ends of the tubing.

(15) Insert the repaired wire into the connector.
(16) Install

the

connector

locking

wedge,

if

required, and reconnect the connector to its mating
half/component.

(17) Re-tape the wire harness starting 1-1/2 inches

behind the connector and 2 inches past the repair.

(18) Connect battery, and test all affected systems.

DIODE REPLACEMENT

(1) Disconnect the battery.
(2) Locate the diode in the harness, and remove

the protective covering.

(3) Remove the diode from the harness, pay atten-

tion to the current flow direction (Fig. 22).

Fig. 19 Connector Locking Wedge Tab (Typical)

1 – CONNECTOR
2 – CONNECTOR LOCKING WEDGE TAB

Fig. 20 Terminal Removal

1 – CONNECTOR
2 – FROM SPECIAL TOOL KIT 6680

Fig. 21 Terminal Removal Using Special Tool

1 – FROM SPECIAL TOOL KIT 6680
2 – CONNECTOR

8W - 01 - 14

8W - 01 GENERAL INFORMATION

WJ

SERVICE PROCEDURES (Continued)

(4) Remove the insulation from the wires in the

harness. Only remove enough insulation to solder in
the new diode.

(5) Install the new diode in the harness, making

sure current flow is correct. If necessary refer to the
appropriate wiring diagram for current flow.

(6) Solder the connection together using rosin core

type solder only. Do not use acid core solder.

(7) Tape the diode to the harness using electrical

tape making, sure the diode is completely sealed
from the elements.

(8) Re-connect the battery, and test affected sys-

tems.

SPECIAL TOOLS

WIRING/TERMINAL

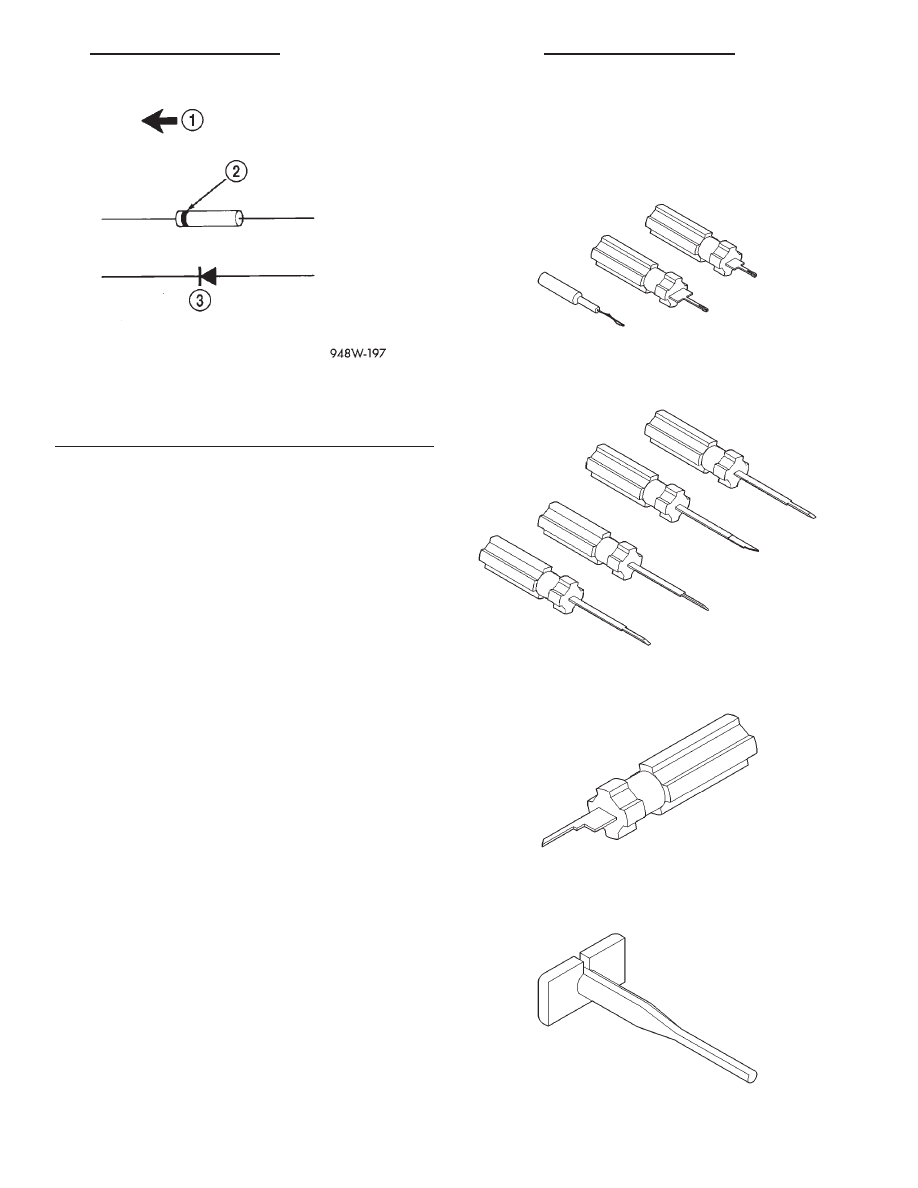

Fig. 22 Diode Identification

1 – CURRENT FLOW
2 – BAND AROUND DIODE INDICATES CURRENT FLOW
3 – DIODE AS SHOWN IN THE DIAGRAMS

Probing Tool Package 6807

Terminal Pick 6680

Terminal Removing Tool 6932

Terminal Removing Tool 6934
