WARNING: TO PREVENT SERIOUS BURNS, AVOID
CONTACT WITH HOT PARTS SUCH AS THE RADIA-
TOR, EXHAUST MANIFOLD(S), TAIL PIPE, CATA-
LYTIC CONVERTER, AND MUFFLER.

WARNING: DO NOT ALLOW FLAME OR SPARKS
NEAR

THE

BATTERY.

GASES

ARE

ALWAYS

PRESENT IN AND AROUND THE BATTERY.

WARNING: ALWAYS REMOVE RINGS, WATCHES,
LOOSE HANGING JEWELRY, AND LOOSE CLOTH-
ING.

TAKE OUTS

The abbreviation T/O is used in the component

location section to indicate a point in which the wir-
ing harness branches out to a component.

ELECTROSTATIC DISCHARGE (ESD) SENSITIVE
DEVICES

All ESD sensitive components are solid state and a

symbol (Fig. 2) is used to indicate this. When han-
dling any component with this symbol comply with
the following procedures to reduce the possibility of
electrostatic charge build up on the body and inad-
vertent discharge into the component. If it is not
known whether the part is ESD sensitive, assume
that it is.

(1) Always touch a known good ground before han-

dling the part. This should be repeated while han-
dling the part and more frequently after sliding
across a seat, sitting down from a standing position,
or walking a distance.

(2) Avoid touching electrical terminals of the part,

unless instructed to do so by a written procedure.

(3) When using a voltmeter, be sure to connect the

ground lead first.

(4) Do not remove the part from its protective

packing until it is time to install the part.

(5) Before removing the part from its package,

ground the package to a known good ground on the
vehicle.

DIAGNOSIS AND TESTING

TROUBLESHOOTING TOOLS

When diagnosing a problem in an electrical circuit

there are several common tools necessary. These tools
are listed and explained below.

• Jumper Wire - This is a test wire used to con-

nect two points of a circuit. It can be used to bypass
an open in a circuit.

WARNING: NEVER USE A JUMPER WIRE ACROSS
A

LOAD,

SUCH

AS

A

MOTOR,

CONNECTED

BETWEEN A BATTERY FEED AND GROUND.

• Voltmeter - Used to check for voltage on a cir-

cuit. Always connect the black lead to a known good
ground and the red lead to the positive side of the
circuit.

CAUTION: Most of the electrical components used
in today’s vehicle are solid state. When checking
voltages in these circuits use a meter with a 10-me-
gohm or greater impedance rating.

• Ohmmeter - Used to check the resistance

between two points of a circuit. Low or no resistance
in a circuit means good continuity.

CAUTION: - Most of the electrical components used
in today’s vehicle are Solid State. When checking
resistance in these circuits use a meter with a
10-megohm or greater impedance rating. In addi-
tion, make sure the power is disconnected from the
circuit. Circuits that are powered up by the vehicle
electrical system can cause damage to the equip-
ment and provide false readings.

• Probing Tools - These tools are used for probing

terminals in connectors (Fig. 3). Select the proper
size tool from Special Tool Package 6807, and insert
it into the terminal being tested. Use the other end
of the tool to insert the meter probe.

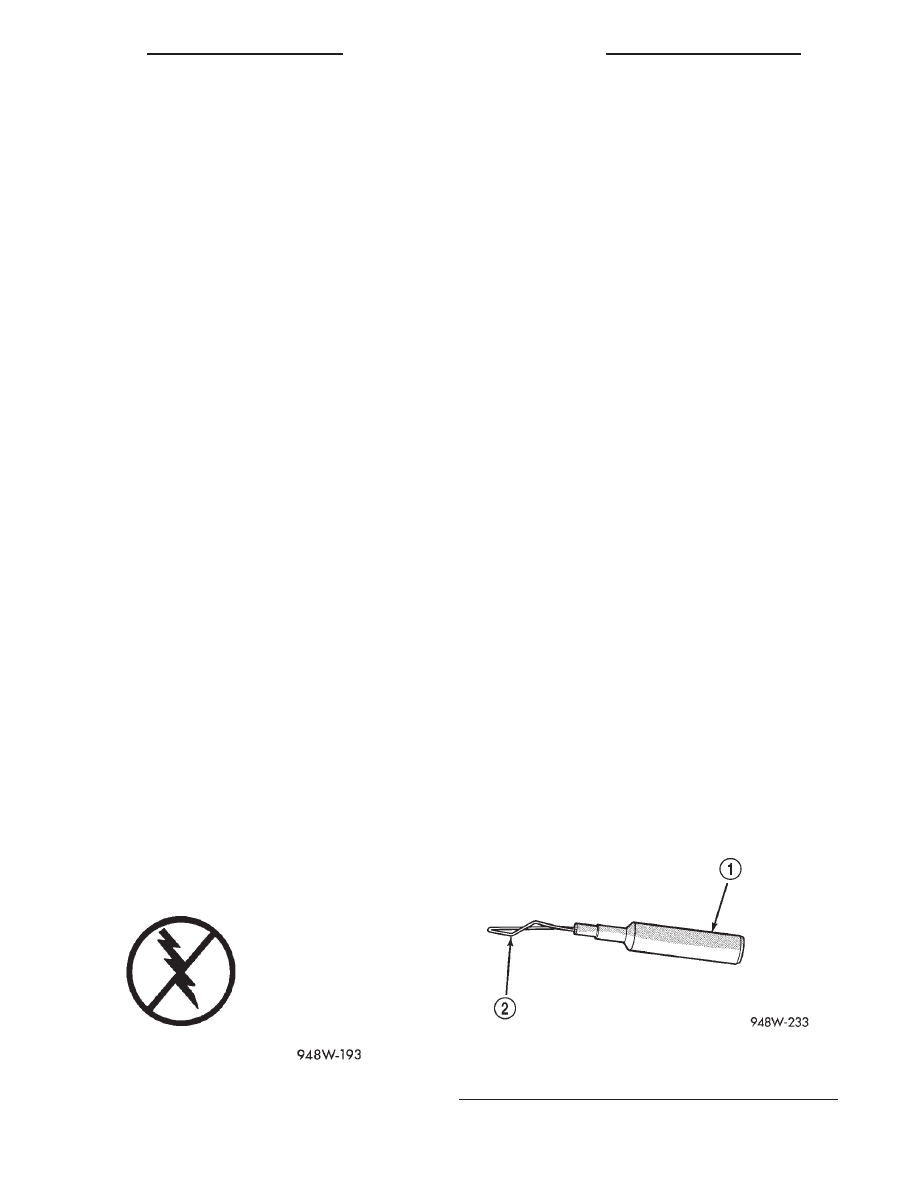

Fig. 2 Electrostatic Discharge Symbol

Fig. 3 Probing Tool

1 – SPECIAL TOOL 6801
2 – PROBING END

8W - 01 - 8

8W - 01 GENERAL INFORMATION

WJ

DESCRIPTION AND OPERATION (Continued)

INTERMITTENT AND POOR CONNECTIONS

Most intermittent electrical problems are caused

by faulty electrical connections or wiring. It is also
possible for a sticking component or relay to cause a
problem. Before condemning a component or wiring
assembly check the following items.

• Connectors are fully seated

• Spread terminals, or terminal push out

• Terminals in the wiring assembly are fully

seated into the connector/component and locked in
position

• Dirt or corrosion on the terminals. Any amount

of corrosion or dirt could cause an intermittent prob-
lem

• Damaged connector/component casing exposing

the item to dirt and moisture

• Wire insulation that has rubbed through causing

a short to ground

• Some or all of the wiring strands broken inside

of the insulation covering.

• Wiring broken inside of the insulation

TROUBLESHOOTING TESTS

Before beginning any tests on a vehicles electrical

system use the Wiring Diagrams and study the cir-
cuit. Also refer to the Troubleshooting Wiring Prob-
lems in this section.

TESTING FOR VOLTAGE POTENTIAL

(1) Connect the ground lead of a voltmeter to a

known good ground (Fig. 4).

(2) Connect the other lead of the voltmeter to the

selected test point. The vehicle ignition may need to
be turned ON to check voltage. Refer to the appropri-
ate test procedure.

TESTING FOR CONTINUITY

(1) Remove the fuse for the circuit being checked

or, disconnect the battery.

(2) Connect one lead of the ohmmeter to one side

of the circuit being tested (Fig. 5).

(3) Connect the other lead to the other end of the

circuit being tested. Low or no resistance means good
continuity.

TESTING FOR A SHORT TO GROUND

(1) Remove the fuse and disconnect all items

involved with the fuse.

(2) Connect a test light or a voltmeter across the

terminals of the fuse.

(3) Starting at the fuse block, wiggle the wiring

harness about six to eight inches apart and watch
the voltmeter/test lamp.

(4) If the voltmeter registers voltage or the test

lamp glows, there is a short to ground in that gen-
eral area of the wiring harness.

TESTING FOR A SHORT TO GROUND ON FUSES
POWERING SEVERAL LOADS

(1) Refer to the wiring diagrams and disconnect or

isolate all items on the suspected fused circuits.

(2) Replace the blown fuse.
(3) Supply power to the fuse by turning ON the

ignition switch or re-connecting the battery.

Fig. 4 Testing for Voltage Potential

Fig. 5 Testing for Continuity

1 – FUSE REMOVED FROM CIRCUIT

WJ

8W - 01 GENERAL INFORMATION

8W - 01 - 9

DIAGNOSIS AND TESTING (Continued)

(4) Start connecting the items in the fuse circuit

one at a time. When the fuse blows the circuit with
the short to ground has been isolated.

TESTING FOR A VOLTAGE DROP

(1) Connect the positive lead of the voltmeter to

the side of the circuit closest to the battery (Fig. 6).

(2) Connect the other lead of the voltmeter to the

other side of the switch or component.

(3) Operate the item.
(4) The voltmeter will show the difference in volt-

age between the two points.

TROUBLESHOOTING WIRING PROBLEMS

When troubleshooting wiring problems there are

six steps which can aid in the procedure. The steps
are listed and explained below. Always check for non-
factory items added to the vehicle before doing any
diagnosis. If the vehicle is equipped with these items,
disconnect them to verify these add-on items are not
the cause of the problem.

(1) Verify the problem.
(2) Verify any related symptoms. Do this by per-

forming operational checks on components that are
in the same circuit. Refer to the wiring diagrams.

(3) Analyze the symptoms. Use the wiring dia-

grams to determine what the circuit is doing, where
the problem most likely is occurring and where the
diagnosis will continue.

(4) Isolate the problem area.
(5) Repair the problem.
(6) Verify proper operation. For this step check for

proper operation of all items on the repaired circuit.
Refer to the wiring diagrams.

SERVICE PROCEDURES

WIRING REPAIR

When replacing or repairing a wire, it is important

that the correct gage be used as shown in the wiring
diagrams. The wires must also be held securely in
place to prevent damage to the insulation.

(1) Disconnect battery negative cable
(2) Remove 1 inch of insulation from each end of

the wire.

(3) Place a piece of heat shrink tubing over one

side of the wire. Make sure the tubing will be long
enough to cover and seal the entire repair area.

(4) Spread the strands of the wire apart on each

part of the exposed wire (example 1). (Fig. 7)

(5) Push the two ends of wire together until the

strands of wire are close to the insulation (example
2) (Fig. 7)

(6) Twist the wires together (example 3) (Fig. 7)
(7) Solder the connection together using rosin core

type solder only. Do not use acid core solder.

(8) Center the heat shrink tubing over the joint,

and heat using a heat gun. Heat the joint until the
tubing is tightly sealed and sealant comes out of both
ends of the tubing.

(9) Secure the wire to the existing ones to prevent

chafing or damage to the insulation

(10) Connect battery and test all affected systems.

Fig. 6 Testing for Voltage Drop

Fig. 7 Wire Repair

1 – EXAMPLE 1
2 – EXAMPLE 2
3 – EXAMPLE 3

8W - 01 - 10

8W - 01 GENERAL INFORMATION

WJ

DIAGNOSIS AND TESTING (Continued)

TERMINAL/CONNECTOR REPAIR-MOLEX
CONNECTORS

(1) Disconnect battery.
(2) Disconnect the connector from its mating half/

component.

(3) Insert the terminal releasing special tool 6742

into the terminal end of the connector (Fig. 8).

(4) Using special tool 6742 release the locking fin-

gers on the terminal (Fig. 9).

(5) Pull on the wire to remove it from the connec-

tor.

(6) Repair or replace the connector or terminal, as

necessary.

TERMINAL/CONNECTOR REPAIR—THOMAS
AND BETTS CONNECTORS

(1) Disconnect battery.
(2) Disconnect the connector from its mating half/

component.

(3) Push in the two lock tabs on the side of the

connector (Fig. 10).

(4) Insert the probe end of special tool 6934 into

the back of the connector cavity (Fig. 11).

(5) Grasp the wire and tool 6934 and slowly

remove the wire and terminal from the connector.

(6) Repair or replace the terminal.

Fig. 11 Removing Wire Terminal

1 – SPECIAL TOOL 6934

Fig. 8 Molex Connector Repair

1 – CONNECTOR
2 – SPECIAL TOOL 6742

Fig. 9 Using Special Tool 6742

1 – CONNECTOR
2 – SPECIAL TOOL 6742

Fig. 10 Thomas and Betts Connector Lock Release

Tabs

1 – LOCK TABS
