INSTALLATION

(1) Position the headlamp and install the bulb and

socket assemblies.

(2) Align the headlamp mounting studs with the

corresponding holes in the headlamp mounting mod-
ule (HMM). Forcefully push the headlamp in to
secure both of the ball and socket connections (Fig.
4).

(3) Position the headlamp and install the retaining

jackscrew (Fig. 5).

HEADLAMP LEVELING MOTOR

The headlamp leveling motor cannot be serviced

separately from the headlamp assembly. If the head-
lamp leveling motor is found to be defective the
entire headlamp assembly must be replaced. Refer to
Headlamp removal and installation in Lamp Service
for the procedure.

FRONT FOG LAMP

REMOVAL

(1) Raise the vehicle on a hoist or position a

creeper under the front of the vehicle.

(2) Remove the pushpin securing the wheel well

trim to the front fascia.

(3) Working behind the front fascia, disconnect the

fog lamp electrical connector.

(4) Remove the (2) fog lamp retaining nuts (Fig. 6).
(5) Remove the fog lamp from the fascia.

INSTALLATION

(1) Position the fog lamp in the fascia and install

the retaining nuts (Fig. 7).

(2) Connect the fog lamp electrical connector.

Fig. 3 Removing The Headlamp

1 – HEADLAMP

Fig. 4 Installing The Headlamp

1 – HEADLAMP

Fig. 5 Headlamp Retaining Fastener

1 – JACKSCREW
2 – HEADLAMP

Fig. 6 Front Fog Lamp

1 – FOG LAMP
2 – FASCIA

8L - 14

LAMPS

WJ

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

(3) Verify lamp operation.
(4) Install the pushpin securing the wheel well

trim to the front fascia.

(5) Adjust the front fog lamp if necessary. Refer to

Fog Lamp Adjustment in this group for the proce-
dure.

FRONT POSITION LAMP

The front position lamp is incorporated in the

headlamp assembly. Refer to the Headlamp removal
and installation procedure for service of the front
position lamp.

FRONT TURN SIGNAL LAMP

The front turn signal lamp is incorporated in the

headlamp assembly. Refer to the Headlamp removal
and installation procedure for service of the front
turn signal lamp.

REAR FOG LAMP

The rear fog lamp is incorporated in the tail lamp

assembly. Refer to the Tail lamp removal and instal-
lation procedure for service of the rear fog lamp.

SIDE REPEATER LAMP

REMOVAL

(1) Using a flat bladed pry tool, gently depress the

upper plastic retaining clip (Fig. 8) and pull the side
repeater lamp from the front fender.

CAUTION: Care must be taken not to damage the
lamp or the vehicle’s paint during service of the
side repeater lamp or bulb. The lamp or bulb can
also be serviced by pulling the wheel well trim back
to access the rear of the lamp assembly.

(2) Rotate the lamp socket counter-clockwise and

pull straight from the side repeater lamp (Fig. 9).

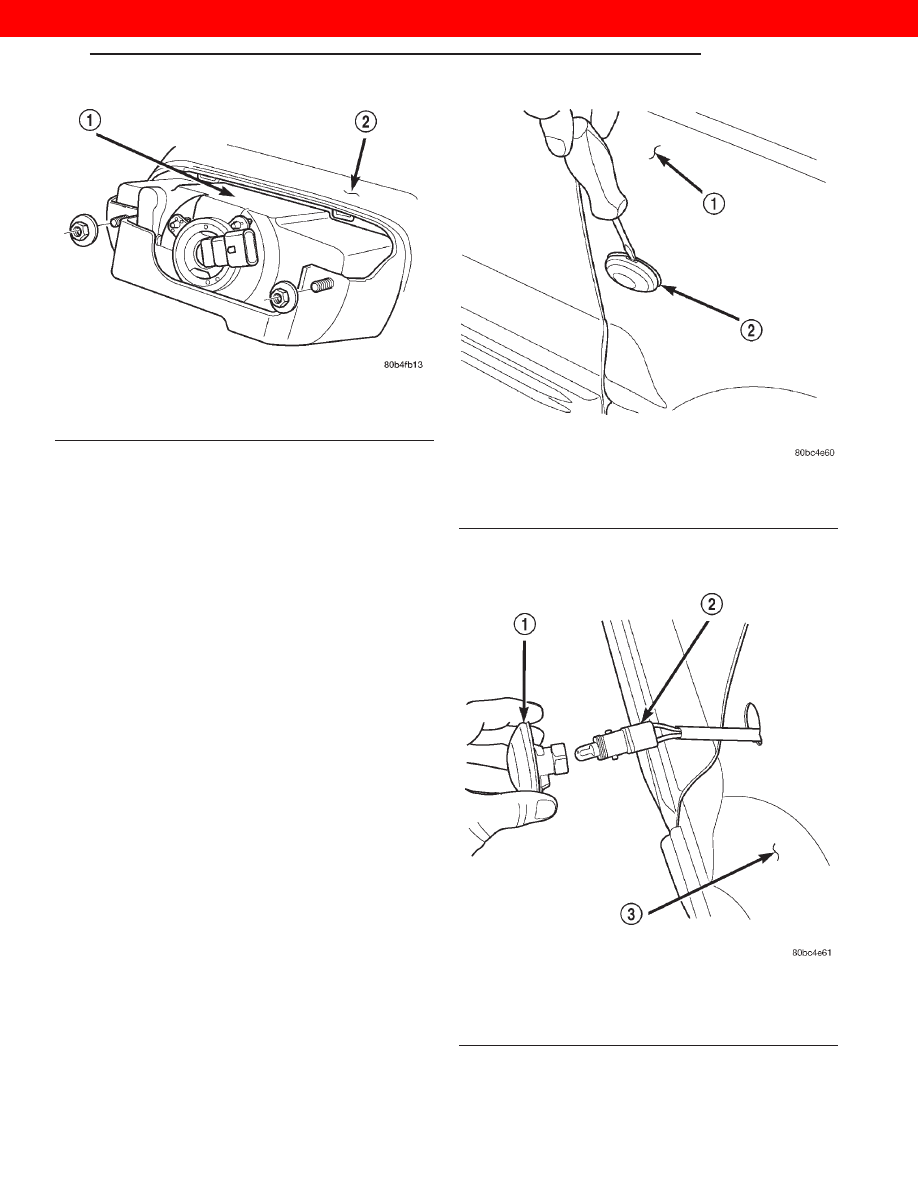

Fig. 7 Front Fog Lamp

1 – FOG LAMP
2 – FASCIA

Fig. 8 Removing Side Repeater Lamp

1 – FRONT FENDER
2 – SIDE REPEATER LAMP

Fig. 9 Side Repeater Lamp

1 – SIDE REPEATER LAMP LENSE
2 – BULB SOCKET
3 – FRONT FENDER

WJ

LAMPS

8L - 15

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

INSTALLATION

(1) Install the side repeater lamp socket in the

side repeater lamp (Fig. 10).

(2) Push the side repeater lamp in the front fender

until it snaps in place.

TAIL LAMP, REAR TURN SIGNAL, BACKUP
AND REAR FOG LAMP BULBS

REMOVAL

(1) Open the liftgate and remove the (2) tail lamp

retaining screws (Fig. 11).

(2) Position tail lamp trim panel as shown (Fig.

12).

(3) Grasp the tail lamp and pull straight from the

vehicle body to unsnap the mounting studs.

(4) Remove all lamp sockets from the tail lamp

assembly (Fig. 13) by rotating counter clockwise and
pulling straight out (Fig. 14).

INSTALLATION

(1) Install the lamp sockets in the tail lamp

assembly (Fig. 15).

(2) Position the tail lamp, trim panel and install

the retaining screws (Fig. 16).

Fig. 10 Side Repeater Lamp

1 – SIDE REPEATER LAMP LENSE
2 – BULB SOCKET
3 – FRONT FENDER

Fig. 11 Tail Lamp Retaining Screws

1 – TAIL LAMP ASSEMBLY RETAINING SCREWS

Fig. 12 Tail Lamp Trim Panel

1 – TAIL LAMP ASSEMBLY

8L - 16

LAMPS

WJ

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE

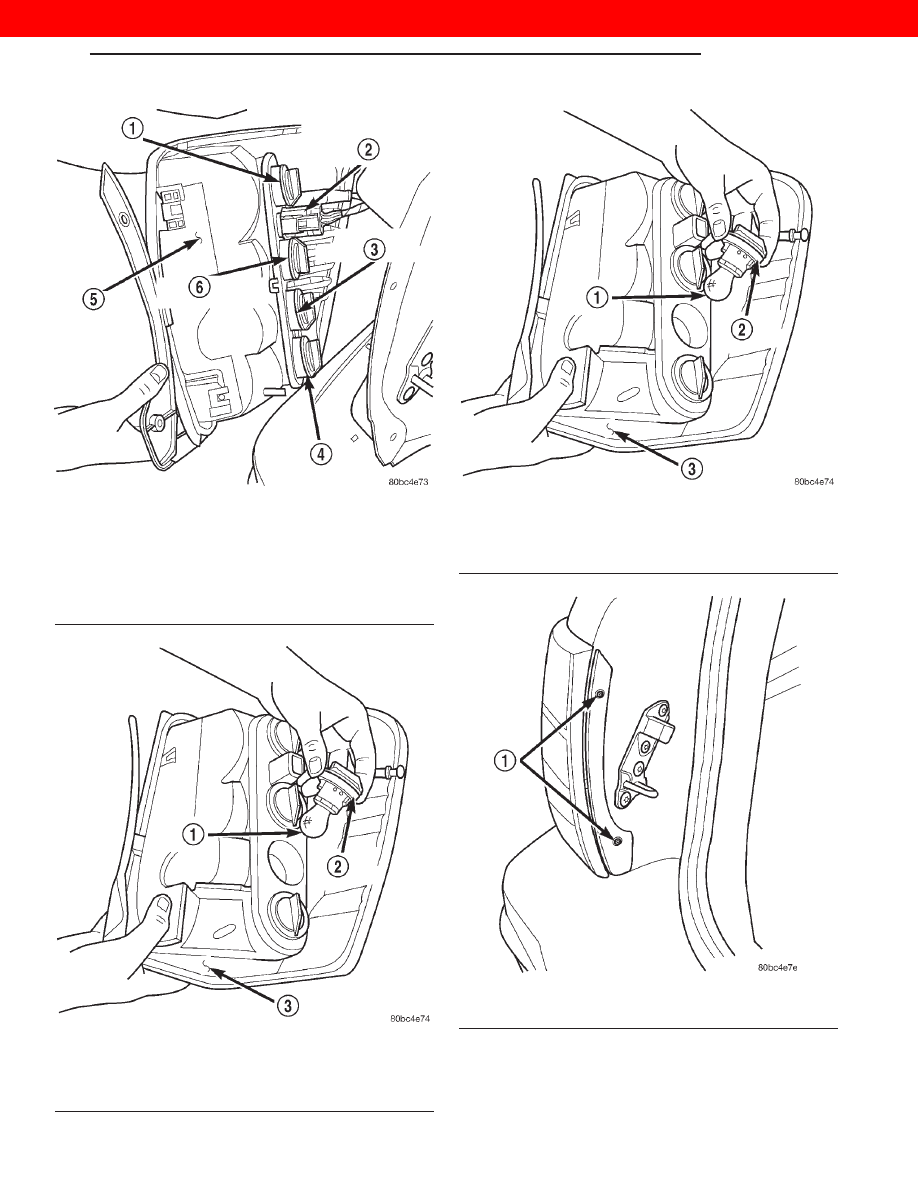

Fig. 13 Tail Lamp Bulb Locations

1 – TAIL LAMP SOCKET
2 – TAIL LAMP ELECTRICAL CONNECTOR
3 – BACK-UP LAMP SOCKET
4 – REAR FOG LAMP SOCKET
5 – TAIL LAMP ASSEMBLY
6 – TURN SIGNAL LAMP SOCKET

Fig. 14 Tail Lamp Socket Removal

1 – LAMP BULB
2 – LAMP SOCKET
3 – TAIL LAMP ASSEMBLY

Fig. 15 Tail Lamp Socket Installation

1 – LAMP BULB
2 – LAMP SOCKET
3 – TAIL LAMP ASSEMBLY

Fig. 16 Tail Lamp Retaining Screws

1 – TAIL LAMP ASSEMBLY RETAINING SCREWS

WJ

LAMPS

8L - 17

REMOVAL AND INSTALLATION (Continued)

2000 JEEP GRAND CHEROKEE
