Jeep Grand Cherokee WJ. Manual - part 1277





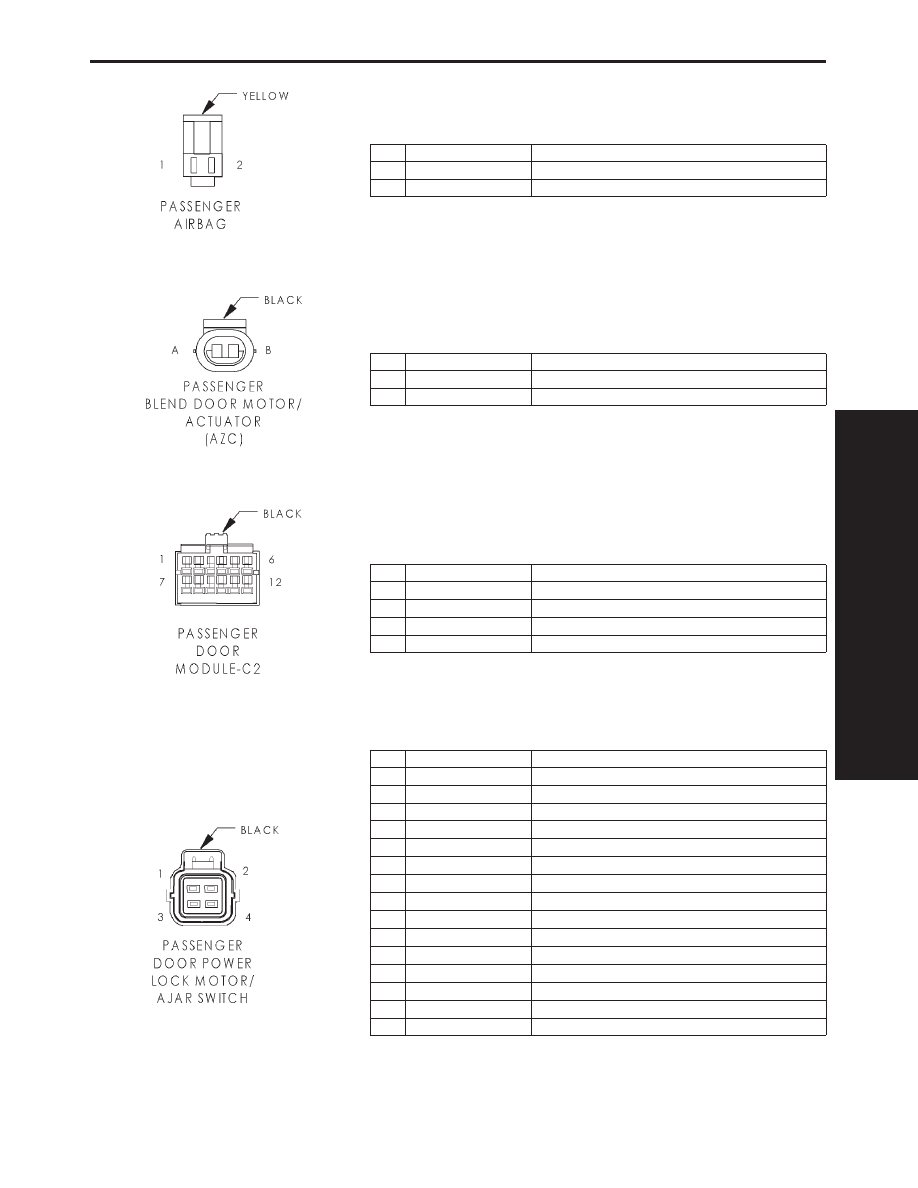

PASSENGER AIRBAG - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R44 18DG/YL

PASSENGER AIRBAG LINE 2

2

R42 18BK/YL

PASSENGER AIRBAG LINE 1

PASSENGER BLEND DOOR MOTOR/ACTUATOR (AZC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

C96 20DB/WT

PASSENGER BLEND DOOR DRIVER (B)

B

C94 20DB/RD

PASSENGER BLEND DOOR DRIVER (A)

PASSENGER DOOR LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 18TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

2

Z1 18BK

GROUND

3

P36 18PK/VT

DOOR UNLOCK DRIVER

4

P35 18OR/VT

DOOR LOCK DRIVER

PASSENGER DOOR MODULE C1 - WHITE 15 WAY

CAV

CIRCUIT

FUNCTION

1

F21 12TN/BK

FUSED B(+)

2

Q24 16DG

PASSENGER REAR WINDOW DRIVER (DOWN)

3

Q14 16GY

PASSENGER REAR WINDOW DRIVER (UP)

4

Z1 12BK

GROUND

5

P35 18OR/VT

DOOR LOCK DRIVER

6

-

-

7

P36 18PK/VT

DOOR UNLOCK DRIVER

8

-

-

9

D25 20YL/VT

PCI BUS

10

-

-

11

G74 18TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

12

E20 20OR/DB

PASSENGER REAR DOOR SWITCH ILLUMINATION

13

Q12 16BR

PASSENGER WINDOW DRIVER (UP)

14

-

-

15

Q22 16VT

PASSENGER WINDOW DRIVER (DOWN)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

611

CONNECTOR PINOUTS

PASSENGER DOOR MODULE C2 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P95 20OR

MIRROR HORIZONTAL DRIVER

2

C118 20BK/WT

MIRROR HEATED GROUND

3

P64 20VT

MIRROR VERTICAL POSITION SIGNAL

4

P69 20GY

MIRROR SENSOR GROUND

5

P65 20DG

MIRROR HORIZONTAL POSITION SIGNAL

6

C117 20BK

MIRROR HEATER 12V SUPPLY

7

P91 20WT

MIRROR COMMON DRIVER

8

P93 20RD

MIRROR VERTICAL DRIVER

9

M21 20PK/DG

COURTESY LAMP DRIVER

10

P110 20YL (BUILT-UP-
EXPORT)

FOLDING MIRROR RETURN

11

P99 20DB (BUILT-UP-
EXPORT)

FOLDING MIRROR FEED

12

L121 20BK/RD

COURTESY LAMP GROUND

PASSENGER FRONT DOOR COURTESY LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

M21 20PK/DG

COURTESY LAMP DRIVER

2

L121 20BK/RD

COURTESY LAMP GROUND

PASSENGER FRONT POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 16VT

PASSENGER WINDOW DRIVER (DOWN)

2

Q12 16BR

PASSENGER WINDOW DRIVER (UP)

PASSENGER HEATED SEAT BACK (PREMIUM I/III) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

P88 16BK/BR

HEATED SEAT DRIVER

2

Z5 16BK/VT

GROUND

3

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

612

CONNECTOR PINOUTS

PASSENGER HEATED SEAT CUSHION (PREMIUM I/III) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P130 16DG/WT

PASSENGER SEAT HEATER B(+) DRIVER

2

P88 16BK/BR

HEATED SEAT DRIVER

3

P86 20DG/YL

PASSENGER SEAT TEMPERATURE SENSOR INPUT

4

P29 20BR/WT

SEAT SENSOR 5V SUPPLY

PASSENGER HEATED SEAT SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

P134 20LG/WT

PASSENGER SEAT HEATER SWITCH MUX

2

E2 20OR

PANEL LAMPS DRIVER

3

F22 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

4

-

-

5

Z1 20BK

GROUND

6

P132 20OR/BK

SEAT HEATER SWITCH SENSOR GROUND

PASSENGER POWER MIRROR - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

C117 20BK

MIRROR HEATER 12VOLT SUPPLY

2

P65 20DG

MIRROR HORIZONTAL POSITION SIGNAL

3

P69 2GY

MIRROR SENSOR GROUND

4

P64 20VT

MIRROR VERTICAL POSITION SIGNAL

5

C118 20BK/WT

MIRROR HEATER GROUND

6

P95 20OR

MIRROR HORIZONTAL DRIVER

7

-

-

8

P99 20DB (BUILT-UP-
EXPORT)

FOLDING MIRROR FEED

9

P110 20YL (BUILT-UP-
EXPORT)

FOLDING MIRROR RETURN

10

-

-

11

P93 20RD

MIRROR VERTICAL DRIVER

12

P91 20WT

MIRROR COMMON DRIVER

PASSENGER REAR POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q124 16DG/WT

WINDOW DRIVER DOWN

2

Q114 16GY/WT

WINDOW DRIVER UP

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

613

CONNECTOR PINOUTS

PASSENGER REAR POWER WINDOW SWITCH - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q14 16GY

PASSENGER REAR WINDOW DRIVER UP

2

Q114 16GY/WT

WINDOW DRIVER UP

3

E21 20OR/RD

PASSENGER REAR DOOR SWITCH ILLUMINATION

4

Q24 16DG

PASSENGER REAR WINDOW DRIVER DOWN

5

Q124 16DG/WT

WINDOW DRIVER DOWN

6

Z1 16BK

GROUND

POWER AMPLIFIER-C1 (PREMIUM RADIO) - WHITE 18 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F60 16RD/WT

FUSED B(+)

3

Z1 16BK

GROUND

4

-

-

5

X58 18DB/OR

RIGHT REAR SPEAKER (-)

6

X57 18DG/WT

LEFT REAR SPEAKER (-)

7

X56 18DB/PK

RIGHT FRONT SPEAKER (-)

8

X55 18BR/RD

LEFT FRONT SPEAKER (-)

9

-

-

10

F60 16RD/WT

FUSED B(+)

11

Z1 16BK

GROUND

12

-

-

13

X64 18BR/WT

ENABLE SIGNAL TO AMPLIFIER

14

-

-

15

X52 18DB/WT

RIGHT REAR SPEAKER (+)

16

X51 18WT/DG

LEFT REAR SPEAKER (+)

17

X54 18VT

RIGHT FRONT SPEAKER (+)

18

X53 18DG/OR

LEFT FRONT SPEAKER (+)

POWER AMPLIFIER-C2 (PREMIUM RADIO) - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

X90 18WT/VT

RIGHT REAR DOOR SPEAKER (+)

2

X92 18TN/DG

RIGHT REAR DOOR SPEAKER (-)

3

X85 18LG/DG

LEFT FRONT DOOR SPEAKER (-)

4

X83 18YL/RD

LEFT INSTRUMENT PANEL SPEAKER (+)

5

X84 18OR/GY

RIGHT INSTRUMENTAL PANEL SPEAKER (-)

6

X93 18DG/WT

LEFT REAR DOOR SPEAKER (+)

7

X91 18WT/DG

LEFT REAR DOOR SPEAKER (-)

8

X87 18LG/RD

LEFT FRONT DOOR SPEAKER (+)

9

X80 18LB/BK

RIGHT FRONT DOOR SPEAKER (-)

10

X82 18LB/RD

RIGHT FRONT DOOR SPEAKER (+)

11

X81 18YL/BK

LEFT INSTRUMENT PANEL SPEAKER (-)

12

X86 18OR/RD

RIGHT INSTRUMENT PANEL SPEAKER (+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

614

CONNECTOR PINOUTS
