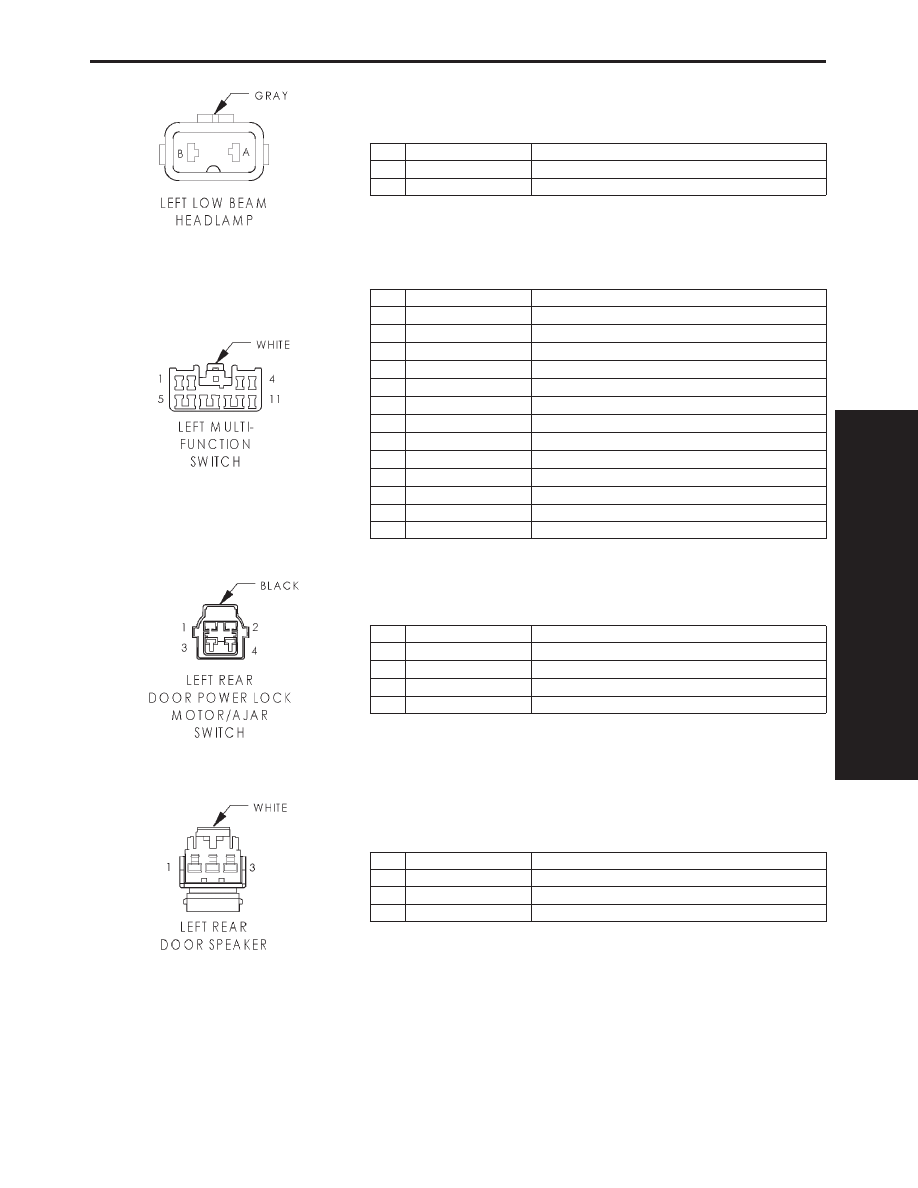

LEFT LOW BEAM HEADLAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z1 18BK

GROUND

B

L43 18VT

FUSED LEFT LOW BEAM OUTPUT

LEFT MULTI-FUNCTION SWITCH - WHITE 11 WAY

CAV

CIRCUIT

FUNCTION

1

L27 22WT/TN

FOG LAMP SWITCH SENSE

2

Z1 20BK

GROUND

3

-

-

4

L80 20WT/DG

HEADLAMP SWITCH RETURN

5

L11 22PK/LG

HIGH BEAM RELAY CONTROL

6

L40 22BR

HIGH BEAM SWITCH SENSE

7

L302 18LB/YL (RHD)

RIGHT TURN SWITCH SENSE

7

L302 20LB/YL (LHD)

RIGHT TURN SWITCH SENSE

8

L305 18B/WT (RHD)

LEFT TURN SWITCH SENSE

8

L305 20LB/WT (LHD)

LEFT TURN SWITCH SENSE

9

L91 20DB/PK

HAZARD SWITCH SENSE

10

E19 20RD

PANEL LAMPS DIMMER SIGNAL

11

G52 20YL

HEADLAMP SWITCH MUX

LEFT REAR DOOR POWER LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G77 18TN/YL

LEFT REAR DOOR AJAR SWITCH SENSE

2

Z1 18BK

GROUND

3

P36 18PK/VT

DOOR UNLOCK DRIVER

4

P35 18OR/VT

DOOR LOCK DRIVER

LEFT REAR DOOR SPEAKER - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X90 18WT/VT

LEFT REAR DOOR SPEAKER (+)

2

-

-

3

X92 18TN/DG

LEFT REAR DOOR SPEAKER (-)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

607

CONNECTOR PINOUTS

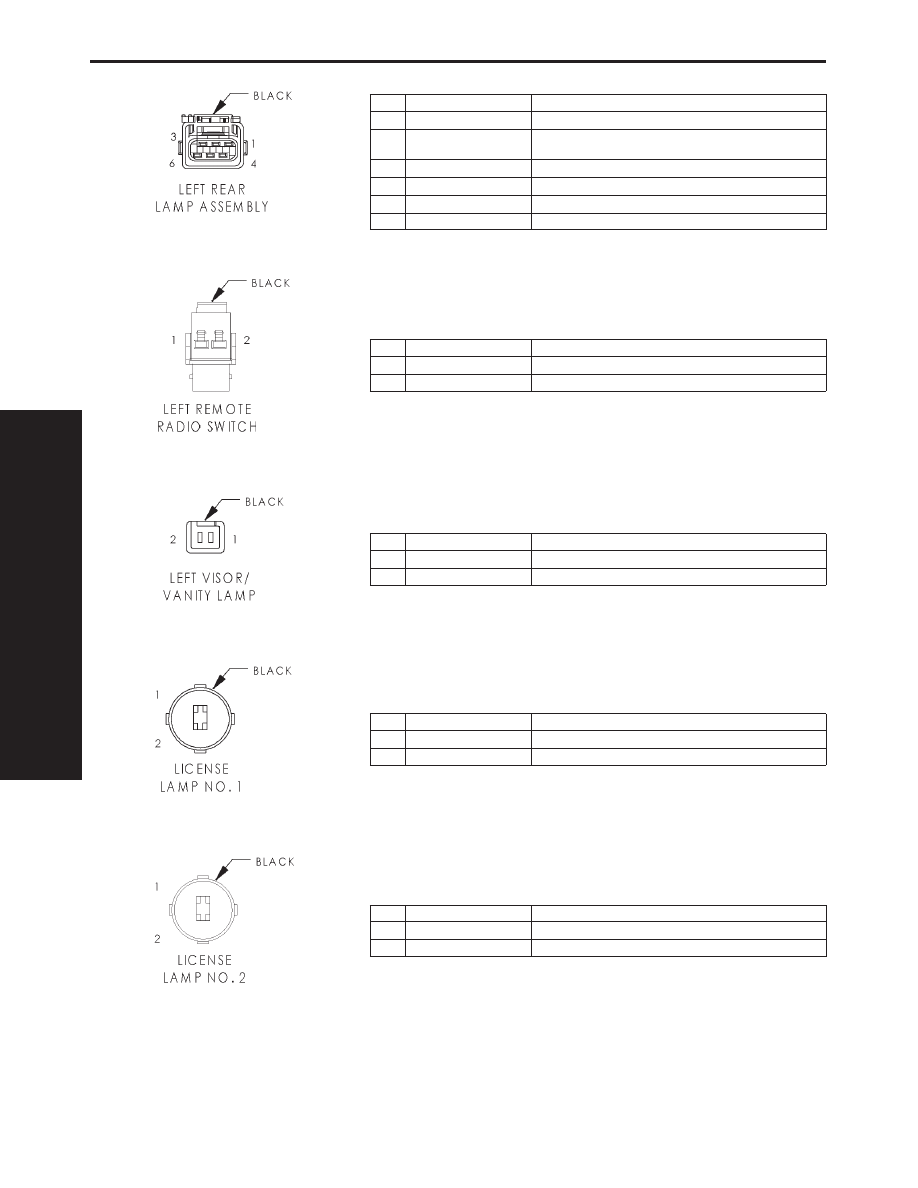

LEFT REAR LAMP ASSEMBLY - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

L1 18VT/BK

BACK-UP LAMP FEED

2

L95 18DG/YL (BUILT-UP-
EXPORT)

REAR FOG LAMP RELAY OUTPUT

3

L7 18BK/YL

PARK LAMP RELAY OUTPUT

4

L63 18DG/RD

LEFT TURN SIGNAL

5

Z1 18BK

GROUND

6

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

LEFT REMOTE RADIO SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X10 20RD/BK

RADIO CONTROL MUX RETURN

2

X20 20RD/YL

RADIO CONTROL MUX

LEFT VISOR/VANITY LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F70 20PK

FUSED B(+)

2

M20 20YL/BK

COURTESY LAMP LOAD SHED

LICENSE LAMP NO. 1 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

PARK LAMP RELAY OUTPUT

2

Z1 18BK

GROUND

LICENSE LAMP NO. 2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

PARK LAMP RELAY OUTPUT

2

Z1 18BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

608

CONNECTOR PINOUTS

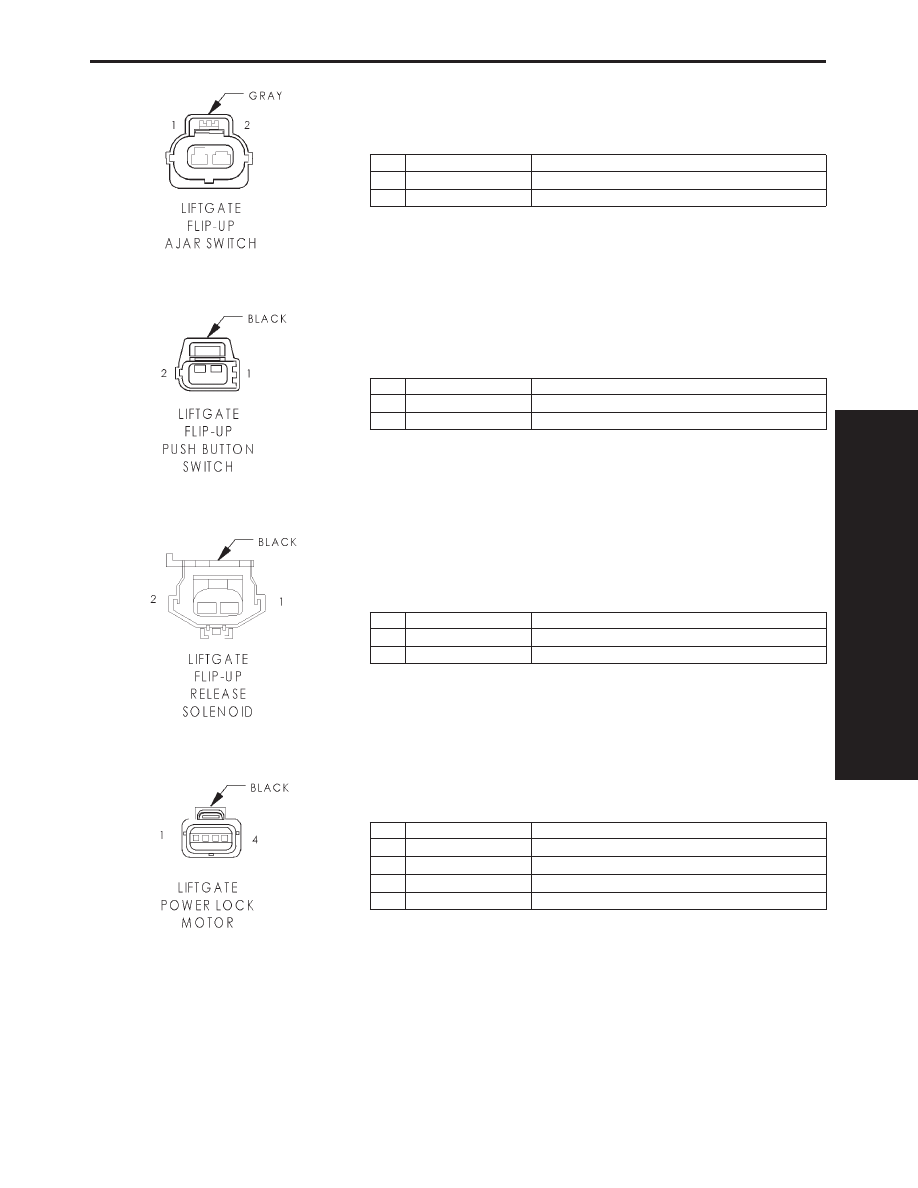

LIFTGATE FLIP-UP AJAR SWITCH - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

G80 20VT/YL

LIFTGATE FLIP-UP AJAR SWITCH SENSE

LIFTGATE FLIP-UP PUSH BUTTON SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P101 18OR/PK

LIFTGATE FLIP-UP SWITCH OUTPUT

2

F70 18PK

FUSED B(+)

LIFTGATE FLIP-UP RELEASE SOLENOID - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

P100 18OR/BR

LIFTGATE GLASS LIMIT SWITCH OUTPUT

LIFTGATE POWER LOCK MOTOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

P35 18OR/VT

DOOR LOCK DRIVER

2

P36 18PK/VT

DOOR UNLOCK DRIVER

3

P101 18OR/PK

LIFTGATE FLIP-UP SWITCH OUTPUT

4

P100 18OR/BR

LIFTGATE GLASS LIMIT SWITCH OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

609

CONNECTOR PINOUTS

MANUAL TEMPERATURE CONTROL C1 (MTC) - WHITE 11 WAY

CAV

CIRCUIT

FUNCTION

1

C103 20DG

A/C SWITCH SIGNAL

2

Z2 20BK/OR

GROUND

3

C67 20RD/LB

BLEND AIR DOOR POSITION CONTROL

4

C15 20BK/WT

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

5

C15 20BK/WT

REAR WINDOW DEFOGGER SWITCH SENSE

6

F22 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

7

E2 20OR

PANEL LAMPS DRIVER

8

C4 16TN

BLOWER MOTOR LOW DRIVER

9

C5 16LG

BLOWER MOTOR M1 DRIVER

10

C6 14LB

BLOWER MOTOR M2 DRIVER

11

-

-

MANUAL TEMPERATURE CONTROL C2 (MTC) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 12BK

GROUND

2

C7 12BK/TN

BLOWER MOTOR HIGH DRIVER

MODE DOOR MOTOR/ACTUATOR (AZC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

C102 20YL

MODE DOOR DRIVER (B)

B

C35 20TN/BK

MODE DOOR DRIVER (A)

OVERHEAD MAP/COURTESY LAMP - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F70 20PK

FUSED B(+)

2

M20 20YL/BK

COURTESY LAMP LOAD SHED

3

M2 20YL/DG

COURTESY LAMP DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

610

CONNECTOR PINOUTS
