(2) Install and tighten the two screws that secure

the speaker to the top of the instrument panel.
Tighten the screws to 2.2 N·m (20 in. lbs.).

(3) Reconnect the instrument panel wire harness

connector to the speaker wire harness connector.

(4) Install the top cover onto the instrument panel.

Refer to Instrument Panel Top Cover in the
Removal and Installation section of Group 8E -
Instrument Panel Systems for the procedures.

(5) Reconnect the battery negative cable.

FRONT DOOR SPEAKER

(1) Position the speaker to the front door inner

panel.

(2) Reconnect the front door wire harness connec-

tor to the speaker connector receptacle.

(3) Position the speaker onto the front door inner

door panel.

(4) Install and tighten the four screws that secure

the speaker to the front door inner panel. Tighten
the screws to 2.2 N·m (20 in. lbs.).

(5) Install the trim panel onto the front door. Refer

to Front Door Trim Panel in the Removal and
Installation section of Group 23 - Body for the proce-
dures.

(6) Reconnect the battery negative cable.

REAR DOOR SPEAKER

(1) Position the speaker to the rear door inner

panel.

(2) Reconnect the rear door wire harness connector

to the speaker connector receptacle.

(3) Position the speaker onto the rear door inner

panel.

(4) Install and tighten the three screws that secure

the speaker to the rear door inner panel. Tighten the
screws to 2.2 N·m (20 in. lbs.).

(5) Install the trim panel onto the rear door. Refer

to Rear Door Trim Panel in the Removal and
Installation section of Group 23 - Body for the proce-
dures.

(6) Reconnect the battery negative cable.

POWER AMPLIFIER

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Unlatch and lift the right rear seat cushion to

the upright position.

(3) Disconnect the two right body wire harness

connectors from the connector receptacles on the
right end of the power amplifier (Fig. 11).

(4) Remove the three nuts that secure the power

amplifier to the three studs on the floor panel.

(5) Remove the power amplifier from the three

floor panel studs.

Fig. 10 Rear Door Speaker Remove/Install

1 – PLASTIC NUT (3)
2 – REAR DOOR
3 – REAR DOOR SPEAKER
4 – REAR DOOR WIRE HARNESS
5 – SCREW (3)

Fig. 11 Power Amplifier Remove/Install

1 – NUT (3)
2 – RIGHT BODY WIRE HARNESS
3 – AMPLIFIER
4 – STUD (3)
5 – RIGHT REAR FLOOR PANEL

8F - 16

AUDIO SYSTEMS

WJ

REMOVAL AND INSTALLATION (Continued)

INSTALLATION

(1) Position the power amplifier onto the three

floor panel studs.

(2) Install and tighten the three nuts that secure

the power amplifier to the three studs on the floor
panel. Tighten the nuts to 11.8 N·m (105 in. lbs.).

(3) Reconnect the two right body wire harness con-

nectors to the connector receptacles on the right end
of the power amplifier.

(4) Lower the right rear seat cushion to the floor

panel.

(5) Reconnect the battery negative cable.

ANTENNA

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

ANTENNA BASE AND LEAD

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the scuff plate from the right front

door sill. Refer to Front Door Scuff Plate in the
Removal and Installation section of Group 23 - Body
for the procedures.

(3) Remove the trim panel from the right inner

cowl side. Refer to Front Door Scuff Plate in the
Removal and Installation section of Group 23 - Body
for the procedures.

(4) Reach under the passenger side of the instru-

ment panel near the right cowl side inner panel to
disconnect the antenna coaxial cable connector by
pulling it apart while twisting the metal connector
halves (Fig. 12). Do not pull on the cable.

(5) Remove the lower rear half of the inner liner

from the right front fender wheel house. Refer to
Front Fender in the Removal and Installation sec-
tion of Group 23 - Body for the procedures.

(6) Reach through the rear of the right front

fender wheel house opening to access and unseat the
antenna lead grommet from the hole in the right
cowl side outer panel.

(7) Pull the antenna lead coaxial cable and connec-

tor out of the passenger compartment and into the
right front fender wheel house through the hole in
the right cowl side outer panel.

(8) Unscrew the antenna mast from the antenna

base (Fig. 13).

(9) Remove the plastic shroud from the antenna

base cap nut.

(10) Remove the antenna base cap nut using an

antenna nut wrench (Special Tool C-4816) (Fig. 14).

(11) Remove the antenna escutcheon from the

antenna base on the top of the right front fender.

(12) Lower the antenna base from the mounting

hole in the top of the right front fender.

(13) Remove the antenna base and lead from the

rear of the right front fender wheel house opening.

INSTRUMENT PANEL ANTENNA CABLE

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the scuff plate from the right front

door sill. Refer to Front Door Scuff Plate in the

Fig. 12 Antenna Base and Lead Remove/Install

1 – BASE AND LEAD
2 – ESCUTCHEON
3 – MAST
4 – SHROUD
5 – CAP NUT
6 – RIGHT FRONT FENDER
7 – GROMMET
8 – CONNECTOR

WJ

AUDIO SYSTEMS

8F - 17

REMOVAL AND INSTALLATION (Continued)

Removal and Installation section of Group 23 - Body
for the procedures.

(3) Remove the trim panel from the right inner

cowl side. Refer to Front Door Scuff Plate in the
Removal and Installation section of Group 23 - Body
for the procedures.

(4) Reach under the passenger side of the instru-

ment panel near the right cowl side inner panel to
disconnect the antenna coaxial cable connector by
pulling it apart while twisting the metal connector
halves. Do not pull on the cable.

(5) Disengage the antenna cable retainer from the

mounting hole in the wire harness mounting tab
under the passenger side end of the instrument
panel.

(6) Remove the radio receiver from the instrument

panel. Refer to Radio Receiver in the Removal and
Installation section of this group for the procedures.

(7) Remove the passenger side airbag module from

the instrument panel. Refer to Passenger Side Air-
bag Module in the Removal and Installation section
of Group 8M - Passive Restraint Systems for the pro-
cedures.

(8) Disengage the antenna cable retainer from the

mounting hole in the top of the radio mount on the
instrument panel structural duct (Fig. 15).

(9) Disengage the antenna cable from the locator

tabs on the top of the instrument panel structural
duct above the glove box opening.

(10) Remove the antenna cable from the instru-

ment panel.

INSTALLATION

ANTENNA BASE AND LEAD

(1) Position the antenna base and lead into the

rear of the right front fender wheel house opening.

(2) Insert the antenna base into the mounting hole

in the top of the right front fender.

(3) Install

the

antenna

escutcheon

onto

the

antenna base on the top of the right front fender.

(4) Install and tighten the antenna base cap nut

using an antenna nut wrench (Special Tool C-4816).
Tighten the cap nut to 6.8 N·m (60 in. lbs.).

(5) Install the plastic shroud onto the antenna

base cap nut.

(6) Install and tighten the antenna mast onto the

antenna base. Tighten the antenna mast to 3.3 N·m
(30 in. lbs.).

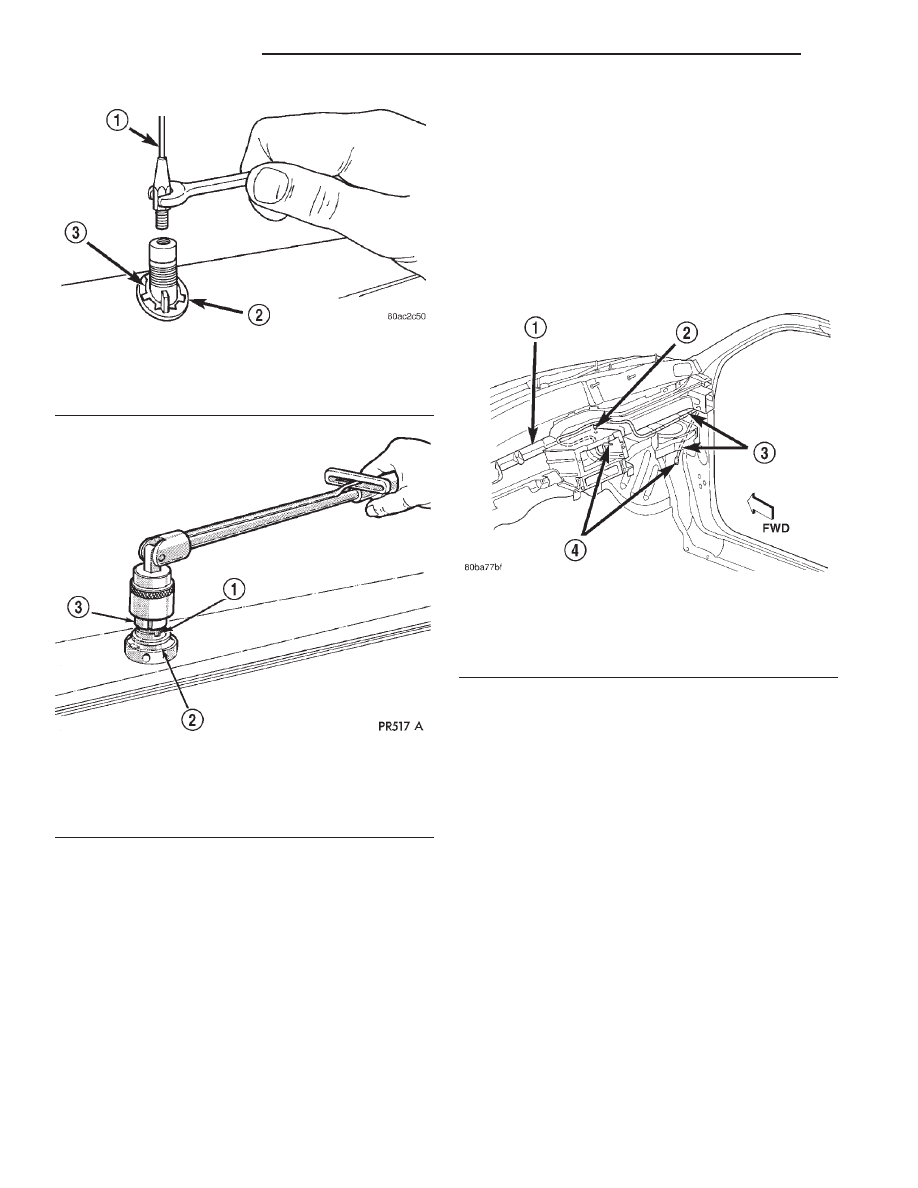

Fig. 13 Antenna Mast Remove/Install - Typical

1 – ANTENNA MAST
2 – ADAPTER
3 – CAP NUT

Fig. 14 Antenna Base Cap Nut Remove/Install -

Typical

1 – CAP NUT
2 – ANTENNA ADAPTER
3 – TOOL

Fig. 15 Instrument Panel Antenna Cable Routing

1 – INSTRUMENT PANEL STRUCTURAL DUCT
2 – RETAINER
3 – COAXIAL CABLE
4 – COAXIAL CABLE CONNECTORS

8F - 18

AUDIO SYSTEMS

WJ

REMOVAL AND INSTALLATION (Continued)

(7) Reach through the rear of the right front

fender wheel house opening to access and insert the
antenna lead coaxial cable and connector into the
passenger compartment through the hole in the right
cowl side outer panel.

(8) From the right front fender wheel house, seat

the antenna lead grommet into the hole in the right
cowl side outer panel.

(9) Install the lower rear half of the inner liner

into the right front fender wheel house. Refer to
Front Fender in the Removal and Installation sec-
tion of Group 23 - Body for the procedures.

(10) Reach under the passenger side of the instru-

ment panel near the right cowl side inner panel to
reconnect the antenna coaxial cable connector halves.

(11) Install the trim panel onto the right inner

cowl side. Refer to Front Door Scuff Plate in the
Removal and Installation section of Group 23 - Body
for the procedures.

(12) Install the scuff plate onto the right front door

sill. Refer to Front Door Scuff Plate in the
Removal and Installation section of Group 23 - Body
for the procedures.

(13) Reconnect the battery negative cable.

INSTRUMENT PANEL ANTENNA CABLE

(1) Position the antenna cable onto the instrument

panel.

(2) Engage the antenna cable with the locator tabs

on the top of the instrument panel structural duct
above the glove box opening.

(3) Engage the antenna cable retainer into the

mounting hole in the top of the radio mount on the
instrument panel structural duct.

(4) Install the passenger side airbag module onto

the instrument panel. Refer to Passenger Side Air-
bag Module in the Removal and Installation section
of Group 8M - Passive Restraint Systems for the pro-
cedures.

(5) Install the radio receiver onto the instrument

panel. Refer to Radio Receiver in the Removal and
Installation section of this group for the procedures.

(6) Engage the antenna cable retainer into the

mounting hole in the wire harness mounting tab
under the passenger side end of the instrument
panel.

(7) Reach under the passenger side of the instru-

ment panel near the right cowl side inner panel to
reconnect the antenna coaxial cable connector halves.

(8) Install the trim panel onto the right inner cowl

side. Refer to Front Door Scuff Plate in the
Removal and Installation section of Group 23 - Body
for the procedures.

(9) Install the scuff plate onto the right front door

sill. Refer to Front Door Scuff Plate in the

Removal and Installation section of Group 23 - Body
for the procedures.

(10) Reconnect the battery negative cable.

RADIO NOISE SUPPRESSION COMPONENTS

REMOVAL

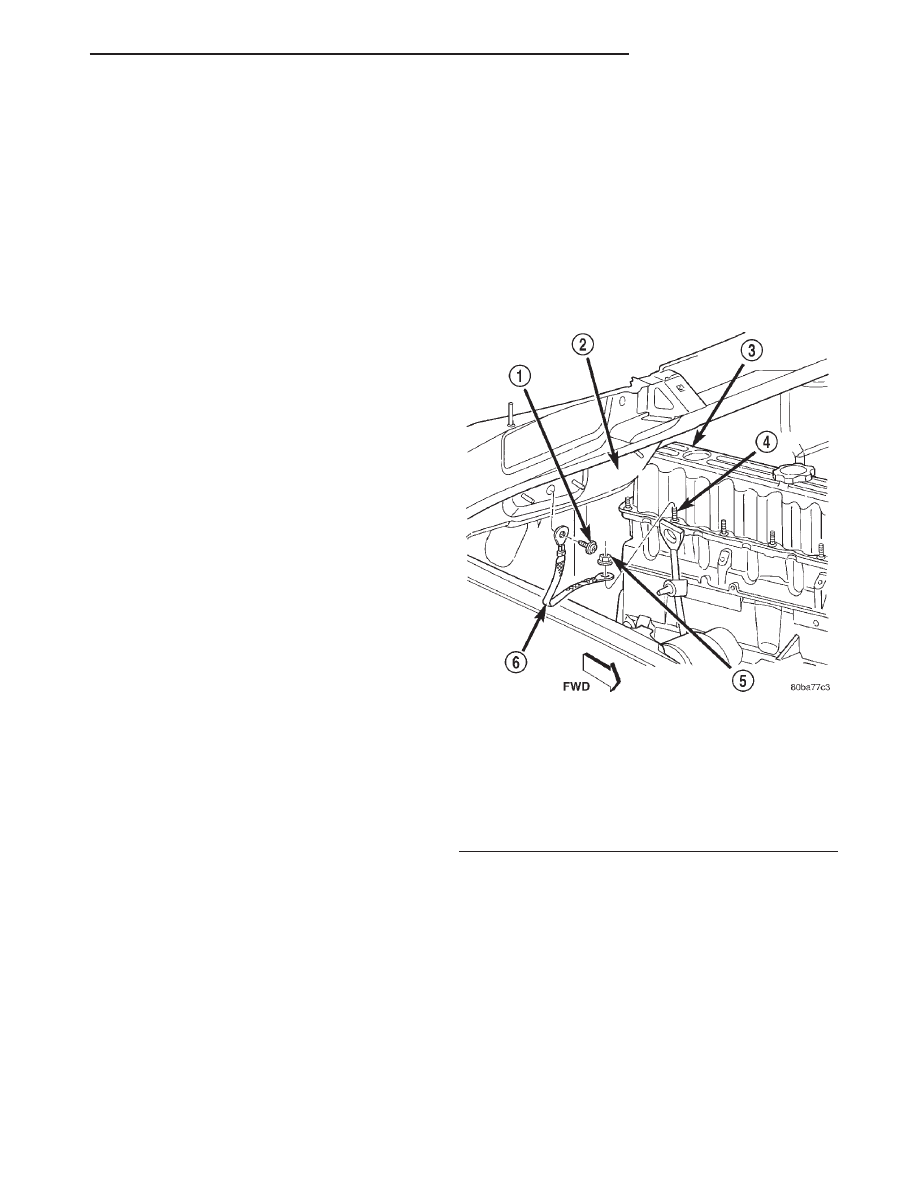

ENGINE-TO-BODY GROUND STRAP

(1) Remove the screw that secures the engine-to-

body ground strap eyelet to the lower plenum panel
(Fig. 16) or (Fig. 17).

(2) On models with a 4.0L engine, remove the nut

that secures the engine-to-body ground strap eyelet
to the stud on the right rear side of the engine cyl-
inder head.

(3) On models with a 4.7L engine, remove the two

nuts that secure the engine-to-body ground strap eye-
lets to the studs on the right and left rear sides of
the engine intake manifold.

(4) Remove the engine-to-body ground strap eye-

let(s) from the stud(s) on the engine.

(5) Remove the engine-to-body ground strap from

the engine compartment.

Fig. 16 Engine-To-Body Ground Strap Remove/

Install - 4.0L Engine

1 – SCREW
2 – LOWER PLENUM PANEL
3 – ENGINE
4 – STUD
5 – NUT
6 – GROUND STRAP

WJ

AUDIO SYSTEMS

8F - 19

REMOVAL AND INSTALLATION (Continued)
