Jeep Grand Cherokee WJ. Manual - part 103

(2) Using a trim stick or another suitable wide

flat-bladed tool, gently pry the edges of the driver
side bezel up and away from the instrument panel
far enough to disengage the two snap clips from their
receptacles (Fig. 6).

(3) Remove the driver side bezel from the instru-

ment panel top pad.

INSTALLATION

(1) Position the driver side bezel to the instrument

panel top pad.

(2) Align the snap clips on the driver side bezel

with the receptacles in the instrument panel top pad.

(3) Press firmly on the instrument panel driver

side bezel over the snap clip locations until each of
the snap clips is fully engaged in its receptacle.

(4) Reconnect the battery negative cable.

CLUSTER BEZEL

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Place the tilt steering wheel in its fully lowered

position.

(3) Using a trim stick or another suitable wide

flat-bladed tool, gently pry each of the four corners of
the cluster bezel away from the instrument panel far
enough to disengage the four snap clips from their
receptacles (Fig. 7).

(4) Being certain not to scratch the instrument

cluster lens with the two snap clips on the lower
edge of the cluster bezel, roll the top of the cluster
bezel rearward over the top of the steering column to
remove it from the instrument panel.

INSTALLATION

(1) Being certain not to scratch the instrument

cluster lens with the two snap clips on the lower
edge of the cluster bezel, slide the lower edge of the
cluster bezel forward and down over the top of the
steering column to position it on the instrument
panel.

(2) Align the two snap clips on the lower edge of

the cluster bezel with the receptacles on the instru-
ment panel.

(3) Press firmly on the cluster bezel over each of

the lower snap clip locations until each of the snap
clips is fully engaged in its receptacle.

(4) Align the two receptacles on the upper edge of

the cluster bezel with the snap clips on the instru-
ment panel.

Fig. 6 Instrument Panel Driver Side Bezel Remove/

Install

1 – INSTRUMENT PANEL TOP PAD
2 – DRIVER SIDE BEZEL
3 – TRIM STICK
4 – PANEL OUTLET

Fig. 7 Cluster Bezel Remove/Install

1 – INSTRUMENT CLUSTER
2 – INSTRUMENT PANEL CLUSTER BEZEL
3 – STEERING COLUMN OPENING COVER

8E - 14

INSTRUMENT PANEL SYSTEMS

WJ

REMOVAL AND INSTALLATION (Continued)

(5) Press firmly on the cluster bezel over each of

the upper snap clip locations until each of the snap
clips is fully engaged in its receptacle.

(6) Reconnect the battery negative cable.

STEERING COLUMN OPENING COVER

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the fuse cover from the junction block

under the instrument panel. Refer to Instrument
Panel Fuse Cover in the Removal and Installation
section of this group for the procedures.

(3) Remove the cluster bezel from the instrument

panel. Refer to Cluster Bezel in the Removal and
Installation section of this group for the procedures.

(4) Remove the one screw that secures the out-

board end of the steering column opening cover to
the U-nut on the instrument panel top pad (Fig. 8).

(5) Remove the two screws that secure the lower

edge of the steering column opening cover to the

U-nuts on the instrument panel steering column sup-
port bracket.

(6) Pull the steering column opening cover rear-

ward to disengage the three snap clips (one outboard
and two inboard that secure it to the instrument
panel.

(7) Remove the steering column opening cover

from the instrument panel.

INSTALLATION

(1) Position the steering column opening cover to

the instrument panel.

(2) Align the three snap clips on the steering col-

umn opening cover with the receptacles on the
instrument panel.

(3) Press firmly on the steering column opening

cover over the snap clip locations until each of the
snap clips is fully engaged in its receptacle.

(4) Install and tighten the two screws that secure

the lower edge of the steering column opening cover
to the instrument panel steering column support
bracket. Tighten the screws to 2.2 N·m (20 in. lbs.).

(5) Install and tighten the one screw that secures

the outboard end of the steering column opening
cover to the U-nut on the instrument panel top pad.
Tighten the screw to 2.2 N·m (20 in. lbs.).

(6) Install the cluster bezel onto the instrument

panel. Refer to Cluster Bezel in the Removal and
Installation section of this group for the procedures.

(7) Install the fuse cover onto the junction block

under the instrument panel. Refer to Instrument
Panel Fuse Cover in the Removal and Installation
section of this group for the procedures.

(8) Reconnect the battery negative cable.

INSTRUMENT PANEL STEERING COLUMN
BRACKET

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the steering column opening cover

from the instrument panel. Refer to Steering Col-
umn Opening Cover in the Removal and Installa-
tion section of this group for the procedures.

Fig. 8 Steering Column Opening Cover Remove/

Install

1 – INSTRUMENT PANEL TOP PAD
2 – STEERING COLUMN OPENING COVER
3 – SCREW (3)

WJ

INSTRUMENT PANEL SYSTEMS

8E - 15

REMOVAL AND INSTALLATION (Continued)

(3) Remove the four screws that secure the steer-

ing column bracket to the instrument panel steering
column support bracket (Fig. 9).

(4) Remove the steering column bracket from the

instrument panel steering column support bracket.

INSTALLATION

(1) Position the steering column bracket to the

instrument panel steering column support bracket.

(2) Install and tighten the four screws that secure

the steering column bracket to the instrument panel
steering column support bracket. Tighten the screws
to 11.8 N·m (105 in. lbs.).

(3) Install the steering column opening cover.

Refer to Steering Column Opening Cover in the
Removal and Installation section of this group for the
procedures.

(4) Reconnect the battery negative cable.

INSTRUMENT CLUSTER

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the cluster bezel from the instrument

panel. Refer to Cluster Bezel in the Removal and
Installation section of this group for the procedures.

(3) Remove the two screws that secure the upper

mounting tabs of the instrument cluster to the
underside of the instrument cluster hood formation of
the instrument panel top pad.

(4) Remove the two screws that secure the lower

mounting tabs of the instrument cluster to the
instrument panel structural duct.

(5) Pull the upper mounting tabs of the instrument

cluster downward, then pull the instrument cluster
rearward far enough to access the instrument panel
wire harness connector (Fig. 10).

(6) Disconnect the one instrument panel wire har-

ness connector from the connector receptacle on the
back of the instrument cluster housing.

(7) Remove the instrument cluster from the instru-

ment panel.

INSTALLATION

(1) Position the instrument cluster to the instru-

ment panel.

(2) Reconnect the one instrument panel wire har-

ness connector to the connector receptacle on the
back of the instrument cluster housing.

(3) Position the lower mounting tabs of the instru-

ment cluster to the mounting holes on the instru-
ment panel structural duct, then tilt the top of the
instrument cluster forward until the upper mounting

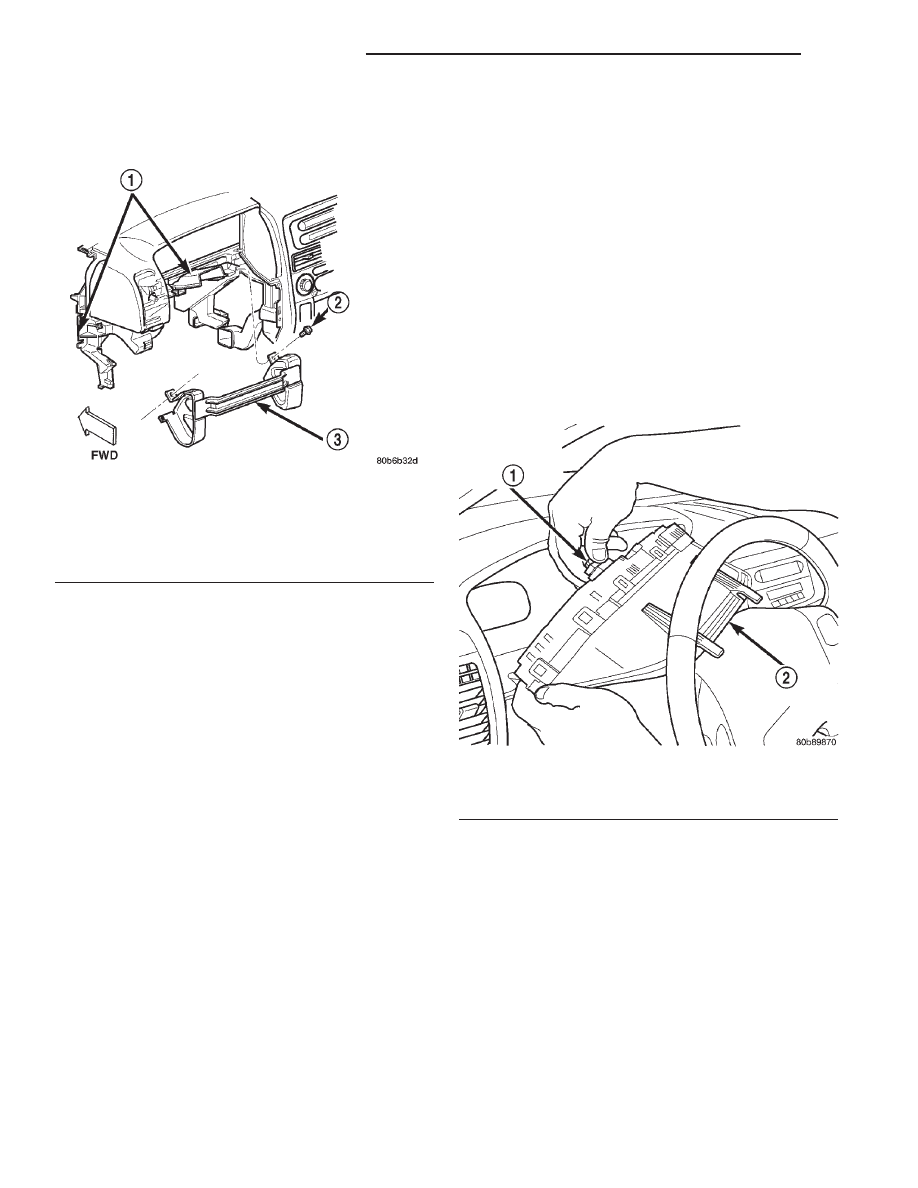

Fig. 9 Instrument Panel Steering Column Bracket

Remove/Install

1 – INSTRUMENT PANEL STEERING COLUMN SUPPORT

BRACKET

2 – SCREW (4)
3 – INSTRUMENT PANEL STEERING COLUMN BRACKET

Fig. 10 Instrument Cluster Remove/Install

1 – INSTRUMENT PANEL WIRE HARNESS CONNECTOR
2 – INSTRUMENT CLUSTER

8E - 16

INSTRUMENT PANEL SYSTEMS

WJ

REMOVAL AND INSTALLATION (Continued)

tabs are positioned to the mounting holes on the
underside of the instrument cluster hood formation of
the instrument panel top pad.

(4) Install and tighten the two screws that secure

the upper mounting tabs of the instrument cluster to
the underside of the instrument cluster hood forma-
tion of the instrument panel top pad. Tighten the
screws to 2.2 N·m (20 in. lbs.).

(5) Install and tighten the two screws that secure

the lower mounting tabs of the instrument cluster to
the instrument panel structural duct. Tighten the
screws to 2.2 N·m (20 in. lbs.).

(6) Install the cluster bezel onto the instrument

panel. Refer to Cluster Bezel in the Removal and
Installation section of this group for the procedures.

(7) Reconnect the battery negative cable.

INSTRUMENT CLUSTER COMPONENTS

Many of the components for the instrument cluster

used in this vehicle are serviced individually. The
serviced components include: the trip odometer reset
knob, the instrument cluster indicator lamp and illu-
mination lamp bulbs (including the integral bulb
holders), the major gauges (the speedometer and the
tachometer) the minor gauge sets (the fuel gauge/
voltmeter set and the coolant temperature gauge/oil
pressure gauge set), the instrument cluster housing
rear cover, and the instrument cluster housing
(including the trip odometer reset switch stem and
the instrument cluster electronic circuit board). Fol-
lowing are the service procedures for the instrument
cluster components.

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS,

REFER

TO

GROUP

8M

-

PASSIVE

RESTRAINT SYSTEMS BEFORE ATTEMPTING ANY
STEERING

WHEEL,

STEERING

COLUMN,

OR

INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. FAILURE TO TAKE THE PROPER PRE-
CAUTIONS COULD RESULT IN ACCIDENTAL AIR-
BAG DEPLOYMENT AND POSSIBLE PERSONAL
INJURY.

REMOVAL

TRIP ODOMETER RESET KNOB

(1) Pull the trip odometer reset knob off of the tip

of the trip odometer reset switch stem, which pro-
trudes through the face of the cluster lens to the
right of the speedometer (Fig. 12).

CLUSTER BULB

This procedure applies to each of the cluster illu-

mination lamp (five) or indicator lamp (up to 22) bulb
and bulb holder units. However, the illumination
lamps and the indicator lamps use different bulb and

bulb holder unit sizes. They must never be inter-
changed. Be certain that any bulb holder removed
from the electronic circuit board is reinstalled in the
correct position. Always use the correct bulb size and
type for replacement. An incorrect bulb size or type
may overheat and cause damage to the instrument
cluster, the electronic circuit board and/or the gauges.

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the instrument cluster from the instru-

ment panel. Refer to Instrument Cluster in the
Removal and Installation section of this group for the
procedures.

(3) Turn the bulb holder counterclockwise about

sixty degrees on the cluster electronic circuit board
(Fig. 11).

(4) Pull the bulb and bulb holder straight back to

remove it from the bulb mounting hole in the cluster
electronic circuit board.

CLUSTER LENS, HOOD AND MASK

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the knob from the trip odometer reset

switch stem. Refer to Instrument Cluster Compo-
nents - Trip Odometer Reset Knob in the
Removal and Installation section of this group for the
procedures.

(3) Remove the instrument cluster from the instru-

ment panel. Refer to Instrument Cluster in the
Removal and Installation section of this group for the
procedures.

Fig. 11 Cluster Bulb Locations

1 – ILLUMINATION LAMP BULBS AND HOLDERS
2 – REAR COVER
3 – CLUSTER HOUSING

WJ

INSTRUMENT PANEL SYSTEMS

8E - 17

REMOVAL AND INSTALLATION (Continued)
