(13) Mark or tag the differential bearing cups to

indicate which side of the differential they were
removed from.

(14) Retrieve differential case preload shims from

axle housing. Mark or tag the differential case pre-
load shims to indicate which side of the differential
they were removed from.

(15) Remove spreader from housing.

INSTALLATION

If replacement differential bearings or differential

case are being installed, differential side bearing shim
requirements may change. Refer to the Differential
Bearing Preload and Gear Backlash procedures in this
section to determine the proper shim selection.

(1) Position Spreader W–129–B, utilizing some

items from Adapter set 6987, with the tool dowel pins
seated in the locating holes (Fig. 36). Install the hold-
down clamps and tighten the tool turnbuckle finger–
tight.

(2) Install a Pilot Stud C-3288-B at the left side of

the differential housing. Attach Dial Indicator C-3339 to
pilot stud. Load the indicator plunger against the oppo-
site side of the housing (Fig. 33) and zero the indicator.

CAUTION: Do not spread over 0.38 mm (0.015 in). If the
housing is over–spread, it could be distorted or dam-
aged.

(3) Spread the housing enough to install the case

in the housing. Measure the distance with the dial
indicator (Fig. 34).

(4) Remove the dial indicator.
(5) Install differential case in the housing. Ensure

that the differential bearing cups remain in position on
the differential bearings and that the preload shims
remain between the face of the bearing cup and the
housing. Tap the differential case to ensure the bearings
cups and shims are fully seated in the housing.

(6) Install the bearing caps at their original loca-

tions (Fig. 37).

(7) Loosely install differential bearing cap bolts.
(8) Remove axle housing spreader.
(9) Tighten the bearing cap bolts to 77 N·m (57 ft.

lbs.) torque.

(10) Install the axle shafts.

DIFFERENTIAL SIDE BEARINGS

REMOVAL

(1) Remove differential case from axle housing.
(2) Remove the bearings from the differential case

with Puller/Press C-293-PA, Adapter Blocks 8352,
and Plug SP-3289 (Fig. 38).

INSTALLATION

If replacement differential side bearings or differen-

tial case are being installed, differential side bearing
shim requirements may change. Refer to the Differen-
tial Bearing Preload and Gear Backlash procedures in
this section to determine the proper shim selection.

(1) Using Installer C-3716-A and Handle C-4171,

install differential side bearings (Fig. 39).

(2) Install differential in axle housing.

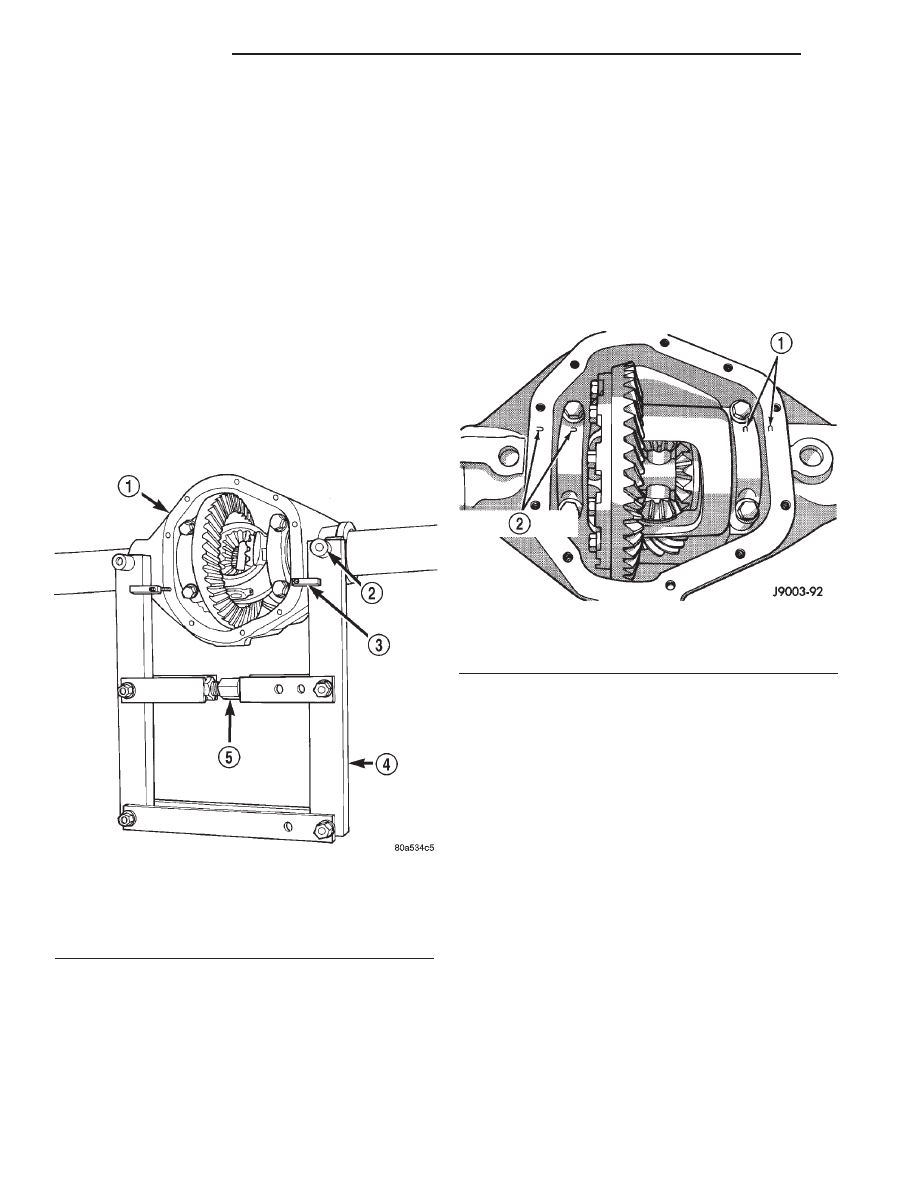

Fig. 36 Install Axle Housing Spreader

1 – AXLE HOUSING
2 – DOWEL
3 – SAFETY HOLD DOWN
4 – SPECIAL TOOL W-129–B
5 – TURNBUCKLE

Fig. 37 Differential Bearing Cap Reference Letters

1 – INSTALLATION REFERENCE LETTERS
2 – INSTALLATION REFERENCE LETTERS

3 - 70

198 RBI AXLE

WJ

REMOVAL AND INSTALLATION (Continued)

RING GEAR

NOTE: The ring and pinion gears are serviced as a
matched set. Do not replace the ring gear without
replacing the pinion gear.

REMOVAL

(1) Remove differential from axle housing.
(2) Place differential case in a suitable vise with

soft metal jaw protectors. (Fig. 40)

(3) Remove bolts holding ring gear to differential

case.

(4) Using a soft hammer, drive ring gear from dif-

ferential case (Fig. 40).

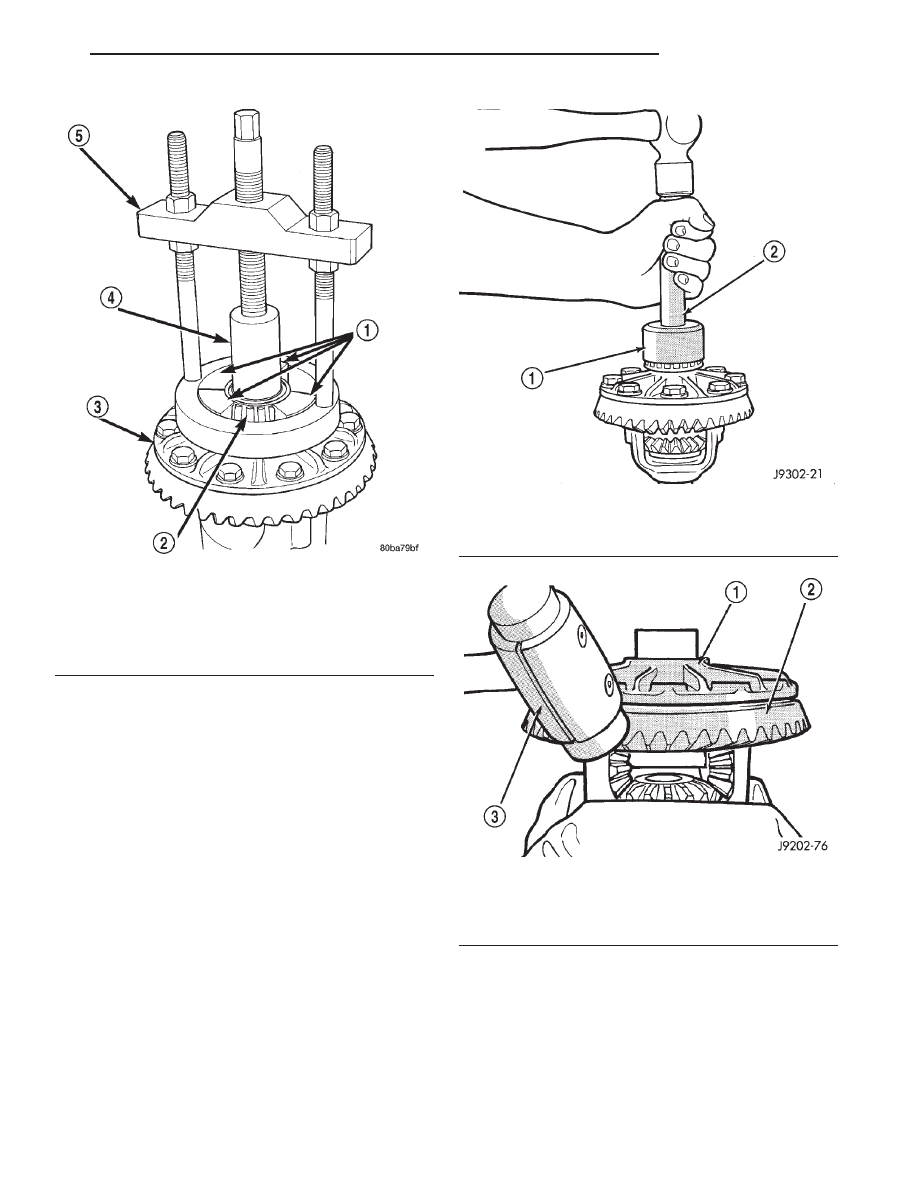

Fig. 38 Differential Bearing Removal

1 – SPECIAL TOOL 8352
2 – BEARING
3 – DIFFERENTIAL
4 – SPECIAL TOOL SP-3289
5 – SPECIAL TOOL C-293–PA

Fig. 39 Differential Side Bearing Installation

1 – SPECIAL TOOL C-3716–A
2 – SPECIAL TOOL C-4171

Fig. 40 Ring Gear Removal

1 – CASE
2 – RING GEAR
3 – RAWHIDE HAMMER

WJ

198 RBI AXLE

3 - 71

REMOVAL AND INSTALLATION (Continued)

INSTALLATION

CAUTION: Do not reuse the bolts that held the ring
gear to the differential case. The bolts can fracture
causing extensive damage.

(1) Invert the differential case and start two ring

gear bolts. This will provide case-to-ring gear bolt
hole alignment.

(2) Invert the differential case in the vise.
(3) Install new ring gear bolts and alternately

tighten to 129–142 N·m (95–105 ft. lbs.) torque (Fig.
41).

(4) Install differential in axle housing and verify

gear mesh and contact pattern.

PINION GEAR

NOTE: The ring and pinion gears are serviced as a
matched set. Do not replace the pinion gear without
replacing the ring gear.

REMOVAL

(1) Remove differential from the axle housing.
(2) Mark pinion yoke and propeller shaft for

installation alignment.

(3) Disconnect propeller shaft from pinion yoke.

Using suitable wire, tie propeller shaft to underbody.

(4) Using Holder 6958 to hold yoke and a short

length of 1 in. pipe, remove the pinion yoke nut and
washer (Fig. 42).

(5) Using Remover C–452 and Wrench C–3281,

remove the pinion yoke from pinion shaft (Fig. 43).

Fig. 41 Ring Gear Bolt Installation

1 – TORQUE WRENCH
2 – RING GEAR BOLT
3 – RING GEAR
4 – CASE

Fig. 42 Pinion Yoke Holder

1 – 1 in. PIPE
2 – PINION YOKE
3 – SPECIAL TOOL 6958
4 – LOWER CONTROL ARM

Fig. 43 Pinion Yoke Removal

1 – SPECIAL TOOL C-3281
2 – YOKE
3 – SPECIAL TOOL C-452

3 - 72

198 RBI AXLE

WJ

REMOVAL AND INSTALLATION (Continued)

(6) Remove the pinion gear from housing (Fig. 44).

Catch the pinion with your hand to prevent it from
falling and being damaged.

(7) Use Remover 7794-A and slide hammer to

remove the pinion shaft seal (Fig. 45).

(8) Remove oil slinger, if equipped, and front pin-

ion bearing.

(9) Remove the front pinion bearing cup with

Remover C-4345 and Handle C–4171 (Fig. 46).

(10) Remove the rear bearing cup from housing

(Fig. 47). Use Remover D-149 and Handle C–4171.

Fig. 44 Remove Pinion Gear

1 – RAWHIDE HAMMER

Fig. 45 Seal Removal

1 – SPECIAL TOOL 7794A
2 – SLIDE HAMMER
3 – PINION SEAL

Fig. 46 Front Bearing Cup Removal

1 – REMOVER
2 – HANDLE

Fig. 47 Rear Bearing Cup Removal

1 – DRIVER
2 – HANDLE

WJ

198 RBI AXLE

3 - 73

REMOVAL AND INSTALLATION (Continued)
