ПРИМЕЧАНИЕ:
Розетка в заднем багажном отделении мо-
жет быть заменена на розетку с питанием
«от батареи», для этого необходимо пере-
ключить предохранитель панели блока рас-
пределения питания розеток из гнезда F91 в
гнездо F81.

ПРЕДУПРЕЖДЕНИЯ!

Меры предосторожности:
• Все используемые устройства должны

соответствовать типам розеток с напря-
жением 12 В.

• Не прикасайтесь к розеткам мокрыми

руками.

(Продолжение)

ПРЕДУПРЕЖДЕНИЯ!

(Продолжение)

• Закрывайте крышку розетки, когда ро-

зетка не используется, а также во время
вождения.

• Некорректная эксплуатация данной ро-

зетки может привести к поражению
электрическим током или к поврежде-
нию розетки.

ПРЕДОСТЕРЕЖЕНИЯ!

• Многие устройства, которые можно под-

ключать к источнику питания, расхо-
дуют энергию аккумуляторной батареи
автомобиля, даже если они не использу-
ются (например, сотовые телефоны и
т.п.). Однако при длительном подключе-
нии устройства аккумуляторная бата-
рея автомобиля постепенно разряжа-
ется, что отрицательно влияет на срок
службы батареи и/или на последующий
запуск двигателя.

• Использование устройств, потребляющих

больше электроэнергии (например, охла-
дители, пылесосы, световые индикаторы
и фары и т.д.), приводит к еще более быс-
трой разрядке батареи. Используйте та-
кое подключение с перерывами, соблю-
дая меры предосторожности.

(Продолжение)

Места расположения предохранителей для

розеток электропитания

Местоположения предохранителя розетки

питания в заднем багажном отделении

1 — Предохранитель F75, 20A, желтый, перед-
няя розетка/прикуриватель на консоли
2 — Предохранитель F91, 20A, желтый, задняя
розетка (включена, когда зажигание находится
в положении ON (ВКЛ.) или ACC (ВСПОМОГА-
ТЕЛЬНОЕ ОБОРУДОВАНИЕ).
3 — Предохранитель F81, 20A, желтый, задняя
розетка (работает от батареи, включена посто-
янно)
4 — Предохранитель F60, 20A, желтый, перед-
няя розетка на центральной консоли

83

ПРЕДОСТЕРЕЖЕНИЯ!

(Продолжение)

• После использования мощных потреби-

телей электроэнергии или длительного
периода подключения без запуска дви-
гателя (если устройства остаются под-
ключенными)

необходимо

запустить

двигатель на период времени, достаточ-
ный для подзарядки аккумуляторной
батареи генератором.

Инвертор напряжения — при
наличии

Имеется разъем инвертора на 230 В и 150 Вт,
который расположен на задней части цент-
ральной консоли, для преобразования посто-
янного тока в переменный. Данный разъем
можно использовать для подключения сото-
вых телефонов, электроприборов и других
электрических устройств с низким энерго-
потреблением до 150 Вт. Для некоторых ви-
деоприставок

последнего

поколения,

а

также для других механический инструмен-
тов данной мощности будет недостаточно.

Для активации разъема инвертора напряже-
ния просто подключите устройство. Разъем
автоматически выключится при отсоедине-
нии устройства.

Инвертор напряжения оснащен встроенной
защитой от перегрузки. В случае превыше-
ния максимальной мощности 150 Вт инвер-
тор напряжения будет автоматически вы-
ключен. После извлечения электрического
устройства из разъема инвертор напряже-
ния будет автоматически сброшен. Во избе-
жание перегрузки цепи проверьте показа-
тели мощности для электрических устройств
перед использованием инвертора напряже-
ния.

ПРЕДУПРЕЖДЕНИЯ!

Меры предосторожности:

• Не вставляйте в штепсельные разъемы

никакие предметы.

• Не прикасайтесь к розеткам мокрыми

руками.

• После

использования

закрывайте

крышку.

• Некорректная эксплуатация данной ро-

зетки может привести к поражению
электрическим током или к поврежде-
нию розетки.

Расположение инвертора напряжения

84

БАГАЖНИК НА КРЫШЕ
АВТОМОБИЛЯ — ЕСЛИ
УСТАНОВЛЕН

Нагрузка на крышу, оборудованную багажни-
ком, не должна превышать 150 фунтов
(68 кг), при этом груз должен быть распреде-
лен равномерно.

При размещении груза на крыше необходимо
всегда использовать поперечины. Почаще
проверяйте ремни, чтобы удостовериться в
надежности крепления груза.

ПРИМЕЧАНИЕ:
Поперечины можно приобрести у официаль-
ного дилера вместе с деталями Mopar.

Внешний багажник не увеличивает общую
грузоподъемность автомобиля. Удостоверь-
тесь, что общая нагрузка внутри автомо-
биля, включая пассажиров и багаж, вместе с
нагрузкой багажного отделения на крыше не
превышают максимально допустимую на-
грузку автомобиля.

ПРЕДУПРЕЖДЕНИЯ!

Перед вождением автомобиля необхо-
димо надежно закрепить багаж. Неза-
крепленный груз может слететь с автомо-
биля, особенно при езде на высоких
скоростях, и причинить вред здоровью
или ущерб собственности. При перевозке

(Продолжение)

ПРЕДУПРЕЖДЕНИЯ!

(Продолжение)

груза на установленном на крыше багаж-
нике соблюдайте все необходимые меры
предосторожности.

ПРЕДОСТЕРЕЖЕНИЯ!

• Не превышайте максимальной допусти-

мой нагрузки на багажник на крыше во
избежание повреждения багажника и
автомобиля. Всегда как можно более
равномерно распределяйте и тщательно
закрепляйте тяжелый груз.

• Длинные грузы, выступающие за ветро-

вое стекло, например, деревянные па-
нели или доски для серфинга, должны
крепиться как к передней, так и к за-
дней частям автомобиля.

• Поместите одеяло или другую защиту

между поверхностью крыши и грузом.

(Продолжение)

ПРЕДОСТЕРЕЖЕНИЯ!

(Продолжение)

• При езде с тяжелым или объемным гру-

зом на верхнем багажном отделении
следует соблюдать осторожность, не ез-
дить на повышенных скоростях и сни-
жать скорость перед резкими поворо-
тами. Ветровая нагрузка, в том числе и
от проходящих рядом грузовых автомо-
билей, может резко увеличить нагрузку
на верхний багажник. Это особенно ка-
сается габаритного плоского багажа. Не-
соблюдение данной меры предосторож-
ности может привести к повреждению
перевозимого груза или автомобиля.

• Сначала груз следует закрепить на по-

перечных дугах, при необходимости ис-
пользуя петли для закрепления багажа
в качестве дополнительных точек креп-
ления. Петли для закрепления багажа
служат лишь дополнительными точками
крепления. При креплении груза при по-
мощи таких петель не пользуйтесь хра-
повыми механизмами. Почаще прове-
ряйте ремни, чтобы удостовериться в
надежности крепления груза.

85

ПРИБОРНЫЕ ПАНЕЛИ

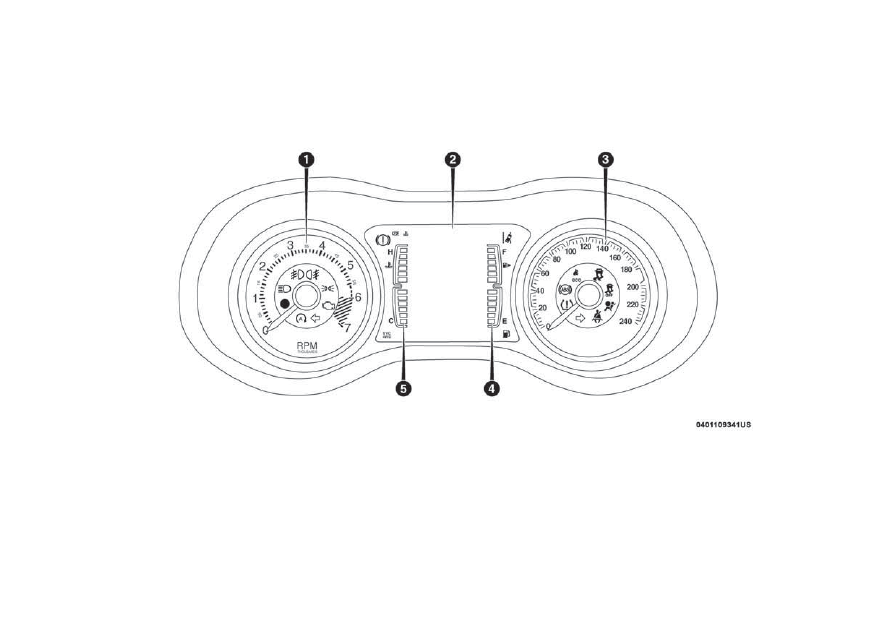

Базовая приборная панель

88

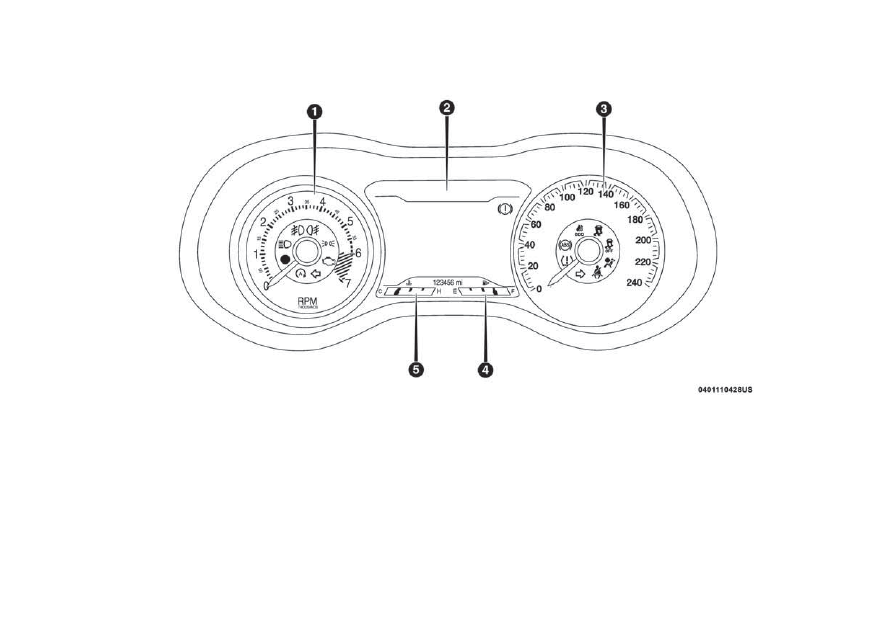

Приборная панель премиум-класса

89

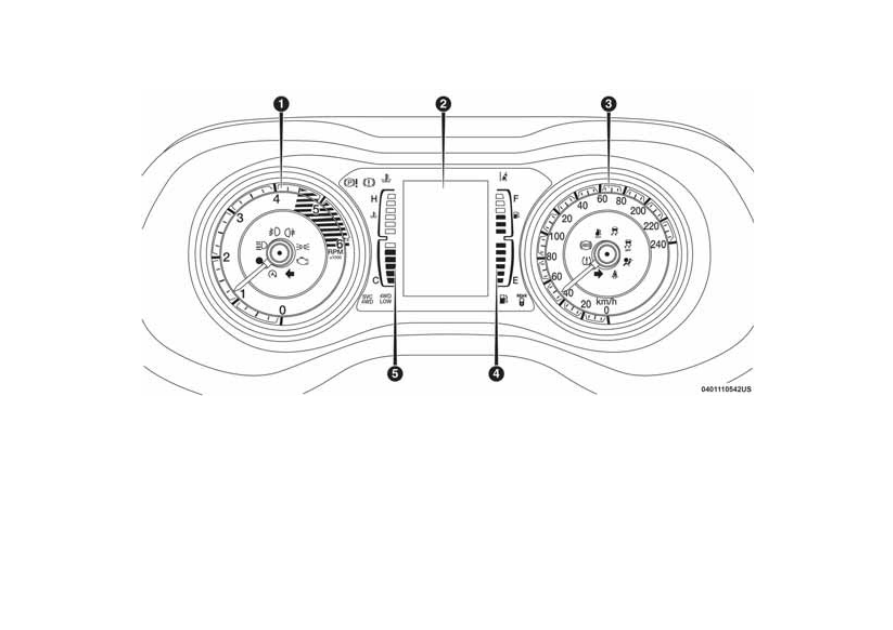

Приборная панель автомобилей с дизельным двигателем

90

Описание щитка приборов

1. Тахометр

• Показывает количество оборотов дви-

гателя в минуту (об/мин х 1000).

2. Дисплей щитка приборов

• Дисплей щитка приборов имеет интер-

активные функции для ввода данных
водителем. Для получения дополни-
тельной

информации

см.

«Дисплей

щитка приборов» в разделе «Знакомс-
тво с приборной панелью».

3. Спидометр

• Показывает скорость автомобиля.

4. Топливо, указатель уровня

• Указатель уровня топлива показывает

уровень топлива, оставшегося в баке,
при повороте зажигания в положение
ВКЛ./РАБОТА.

•

Индикатор с изображением символа

топливного насоса показывает сторону
расположения топливного бака.

5. Указатель температуры двигателя

• Этот прибор показывает температуру

охлаждающей жидкости двигателя. Лю-
бые показания в пределах допустимого
диапазона указывают на то, что сис-
тема охлаждения двигателя работает
удовлетворительно.

• Датчик, возможно, будет показывать бо-

лее высокую температуру при движении
в жаркую погоду или вверх по склону.
Однако не должны превышаться верх-
ние предельные значения нормального
рабочего диапазона.

ПРЕДУПРЕЖДЕНИЯ!

Перегрев системы охлаждения двигателя
опасен. Вы или окружающие люди могут
получить тяжелые ожоги из-за выброса
горячей

охлаждающей

жидкости

или

пара. При перегреве автомобиля нужно
связаться с авторизованным дилером для
получения технической поддержки.

ПРЕДОСТЕРЕЖЕНИЯ!

Передвижение с перегретой системой ох-
лаждения двигателя может привести к по-
ломке автомобиля. Если датчик темпера-
туры

показывает

«H»,

сверните

на

обочину и остановите автомобиль. Ос-
тавьте двигатель работать на холостом
ходу при выключенном кондиционере до
тех пор, пока стрелка прибора не опус-
тится в зону нормальных температур.
Если стрелка остается на отметке «H»,
следует немедленно выключить двига-
тель и связаться с уполномоченным диле-
ром для получения технической помощи.

ПРИМЕЧАНИЕ:
Сигнальный индикатор будет гореть для про-
верки лампы при первом цикле включения
зажигания.

ДИСПЛЕЙ ЩИТКА ПРИБОРОВ

Автомобиль может быть оборудован дис-
плеем щитка приборов, который предостав-
ляет водителю полезную информацию. В ре-
жиме

зажигания

ОСТАНОВКА/ВЫКЛ.

дисплей

будет

активироваться

при

отпирании/запирании дверей и отображать
общее пройденное расстояние в милях или
километрах на счетчике пробега. Дисплей
щитка приборов разработан для отображе-
ния важной информации о системах и функ-
циях автомобиля. С помощью интерактив-
ного дисплея водителя на приборной панели
можно видеть, как работают системы и полу-
чать предупреждения, когда происходят
сбои в работе. Органы управления, установ-
ленные на рулевом колесе, позволяют про-
кручивать и выполнять вход в главные меню
и подменю. Можно получать доступ к опре-
деленной информации и выбирать и регули-
ровать определенные параметры.

Расположение и органы
управления дисплея щитка
приборов

На дисплее щитка приборов находится ин-
терактивный дисплей водителя, располо-
женный на приборной панели.

91

Меню дисплея приборной панели включают
в себя следующие пункты:

• Спидометр

• Информация об автомобиле

• Система помощи водителю — при наличии

• Расход топлива

• Указатель частичного пробега

• Система остановки и запуска двигателя —

при наличии

• Аудиосистема

• Текстовые сообщения**

• Настройки экрана

• Предупреждение о скорости

Система позволяет водителю выбирать ин-
формацию нажатием на следующие кнопки
на рулевом колесе:

• Кнопка со стрелкой вверх

Для прокрутки вверх нажмите и отпустите
кнопку со стрелкой вверх в главном меню и
в подменю.

• Кнопка со стрелкой вниз

Для прокрутки вниз нажмите и отпустите
кнопку со стрелкой вниз в главном меню и в
подменю.

• Кнопка со стрелкой вправо

Нажмите и отпустите кнопку со стрелкой
вправо для доступа к экранам информации
или подменю из главного меню.

• Кнопка со стрелкой влево

Нажмите и отпустите кнопку со стрелкой
влево для доступа к экранам информации
или подменю из главного меню.

• Кнопка OK

Нажмите кнопку OK для доступа/выбора эк-
ранов информации или подменю из главного
меню. Нажмите и удерживайте нажатой
кнопку OK, чтобы сбросить отображаемую/
выбранную

функцию,

которую

можно

сбросить.

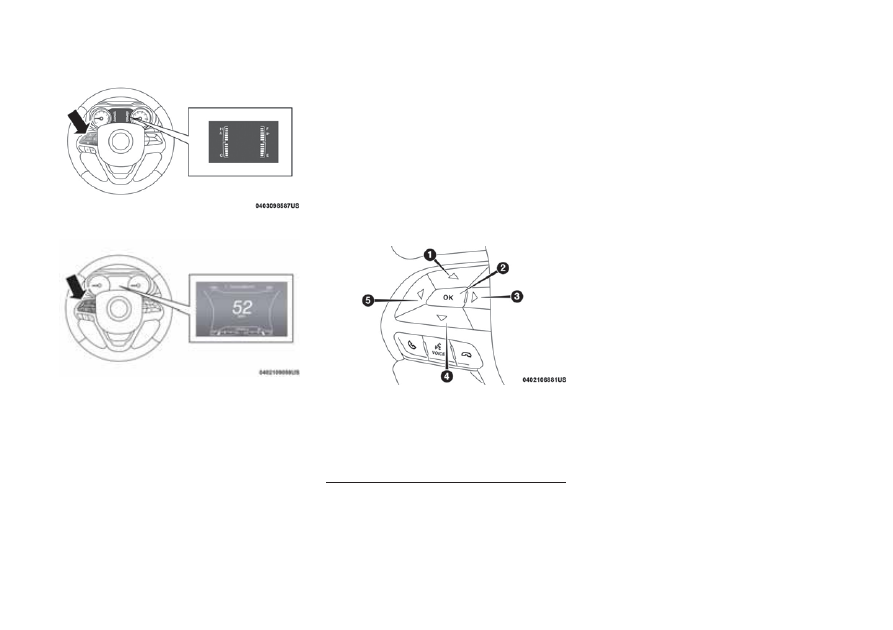

Базовый дисплей приборной панели

Дисплей приборной панели Premium

Кнопки управления дисплея приборной

панели

1 - кнопка со стрелкой
вверх

4 - кнопка со стрелкой
вниз

2 - кнопка OK

5 - кнопка со стрелкой
влево

3 - кнопку со стрелкой
вправо
