3. Возьмитесь за задний фонарь и сильно по-

тяните назад, чтобы отсоединить лампу от
боковой части кузова автомобиля.

4. Поверните

патрон

против

часовой

стрелки и отделите лампу от него.

5. Вытяните лампу, чтобы вынуть ее из пат-

рона.

6. Замените лампу, установите патрон и ус-

тановите лампу в сборе на место.

Задний фонарь, установленный на двери
багажного отделения

1. Поднимите дверь багажного отделения.

2. С помощью подходящего инструмента

приподнимите нижнюю часть облицовки
от двери багажного отделения.

3. Продолжайте снимать обшивку.

4. Отсоедините два фонаря внутренней па-

нели.

5. Теперь можно увидеть задние фонари. По-

верните патрон(ы) против часовой стрелки.

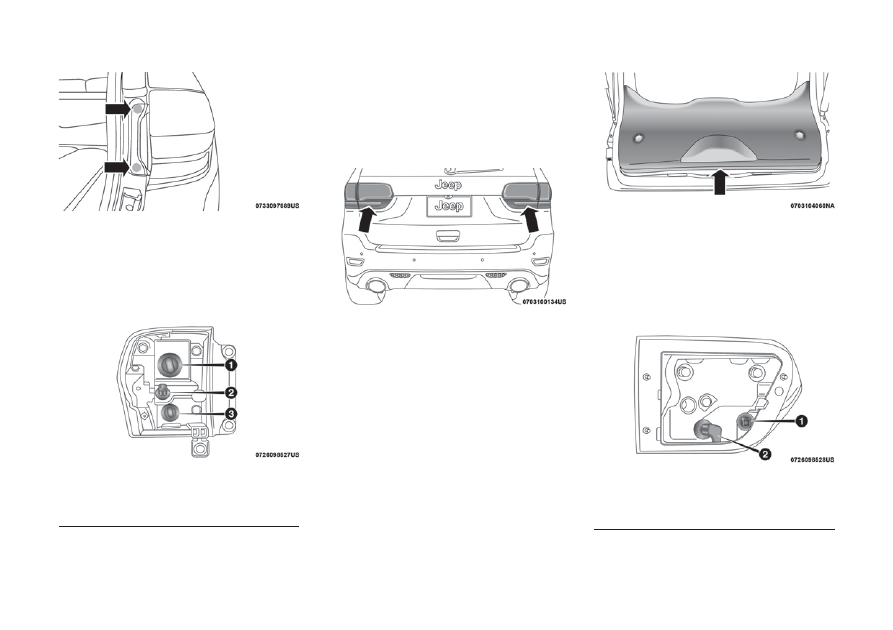

Нажимные пистоны заднего фонаря

Задняя часть заднегофонаря

1 — патрон лампы заднего стоп-сигнала
2 — разъема заднего светодиода — не сни-
майте
3 — патрон лампы заднего указателя поворота

Задние фонари двери багажного отделения

Нижняя часть облицовки

двери багажного отделения

Задняя часть заднего

фонаря двери багажного отделения

1 — вспомогательный разъем заднего светоди-
ода — не снимать
2 — запасной патрон лампы

288

6. Снимите/замените лампу(ы).

7. Установите патрон(ы) на место.

8. Установите обшивку двери багажного от-

деления в порядке, обратном снятию.

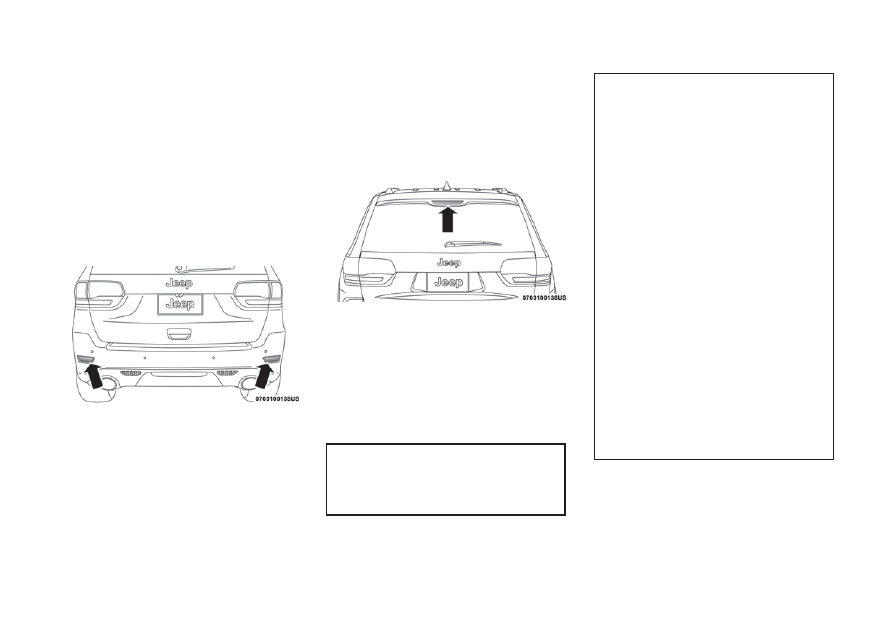

Устанавливаемый на заднюю облицовку
противотуманный фонарь

1. С помощью фибрового стержня или плос-

кой отвертки осторожно отделите внут-
реннюю кромку фонаря от облицовки.

2. Извлеките фонарь из отверстия в обли-

цовке.

3. Поверните

патрон

против

часовой

стрелки.

4. Замените лампу.

5. Установите патрон.

6. Вставьте фонарь внутренней стороной в

отверстие обшивки.

7. Вворачивайте фонарь до фиксации.

Центральный верхний стоп-сигнал
(CHMSL)
Центральный верхний стоп-сигнал представ-
ляет собой светодиодную лампу.Техническое
обслуживание у официального дилера.

Задний фонарь освещения номерного
знака
Задние фонари освещения номерного знака
являются светодиодами. За помощью обра-
щайтесь к уполномоченному дилеру.

ПРЕДОХРАНИТЕЛИ

ПРЕДУПРЕЖДЕНИЯ!

• Для замены перегоревшего предохрани-

теля выбирайте предохранитель с той
же номинальной силой тока. Не исполь-

(Продолжение)

ПРЕДУПРЕЖДЕНИЯ!

(Продолжение)

зуйте предохранители, рассчитанные на
более высокую силу тока. Не допуска-
ется заменять перегоревший предохра-
нитель металлической проволокой или
другими материалами. Не помещайте
предохранитель внутрь углубления раз-
мыкателя цепи или наоборот. Установка
ненадлежащих предохранителей может
повлечь за собой травмы, возгорания
и/или ущерб имуществу.

• Прежде чем приступить к замене пре-

дохранителя, убедитесь, что зажигание
выключено, а также выключены все
другие системы автомобиля.

• При повторном перегорании предохра-

нителя обратитесь за помощью к авто-
ризованному дилеру.

• В случае перегорания главного защит-

ного предохранителя систем безопас-
ности (системы подушек безопасности,
тормозной системы), привода (двига-
тель, коробка передач) или рулевого уп-
равления обратитесь к авторизован-
ному дилеру.

Общие сведения

Предохранители предназначены для защиты
электрических систем от чрезмерного тока.

Задние противотуманные фонари

Центральный верхний стоп-сигнал

289

Если устройство не работает, необходимо
проверить элемент внутри плоского предох-
ранителя в части обрыва/перегорания.

Кроме того, следует помнить о том, что дли-
тельное использование разъемов питания
при выключенном двигателе может при-
вести к разряду аккумуляторной батареи.

Предохранители под капотом

Центр распределения питания расположен в
моторном отсеке рядом с аккумулятором.
Этот центр содержит картриджные предох-
ранители, микропредохранители, реле и пре-
рыватели цепи. На внутренней стороне
крышки указано описание каждого предох-
ранителя и компонента или выштампованы
номера гнезд предохранителей, соответс-
твующие номерам в таблице ниже.

ГнездоКартриджный плавкий

предохранитель

Микропредохранитель

Описание

F03

60 А Желтый

Вентилятор радиатора

F05

40 А Зеленый

Компрессор для пневматической подвески - при нали-

чии

F06

40 А Зеленый

Антиблокировочная система тормозов/насос элект-

ронной системы курсовой устойчивости

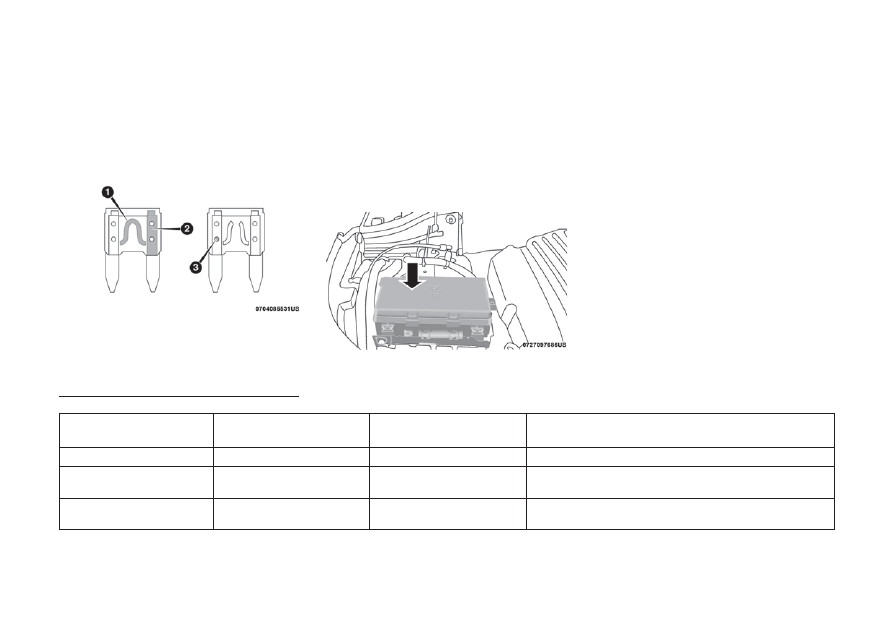

Плоские предохранители

1 — Элемент предохранителя
2 — Плоский предохранитель с хорошим/
функциональным элементом предохранителя.
3 — Плоский предохранитель НЕработает/
НЕИСПРАВЕН элемент предохранителя (пере-
горел предохранитель).

Блок распределения питания

290

ГнездоКартриджный плавкий

предохранитель

Микропредохранитель

Описание

F07

30 А Розовый

Соленоид стартера

F09

30 А Розовый

Подогреватель дизельного топлива (только для ди-

зельных двигателей) / Вакуумный насос тормозной

системы

F10

40 А Зеленый

Кузовной контроллер/Внешнее освещение #2

F11

30 А Розовый

Электрический тормоз буксировочного устройства -

при наличии

F12

40 А Зеленый

Кузовной контроллер # 3/Замки с электроприводом

F13

40 А Зеленый

Электродвигатель переднего вентилятора

F14

40 А Зеленый

Кузовной контроллер #4/Внешнее освещение #1

F15

40 А Зеленый

Насос охлаждения двигателя LTR (радиатор низкой

температуры)

F17

30 А Розовый

Омыватель фар - при наличии

F19

20 А Голубой

Соленоид подголовника - при наличии

F20

30 А Розовый

Модуль двери пассажира

F22

20 А Голубой

Блок управления двигателем

F23

30 А Розовый

Внутреннее освещение #1

F24

30 А Розовый

Модуль двери водителя

F25

30 А Розовый

Передние стеклоочистители

F26

30 А Розовый

Антиблокировочная система тормозов/модуль управ-

ления системой курсовой устойчивости/клапаны

F28

20 А Голубой

Фонари заднего хода буксировочного устройства- при

наличии

F29

20 А Голубой

Габаритные фонари буксировочного устройства- при

наличии

291
