Jaguar X-Type Sedan and Estate (Wagon). Manual - part 702

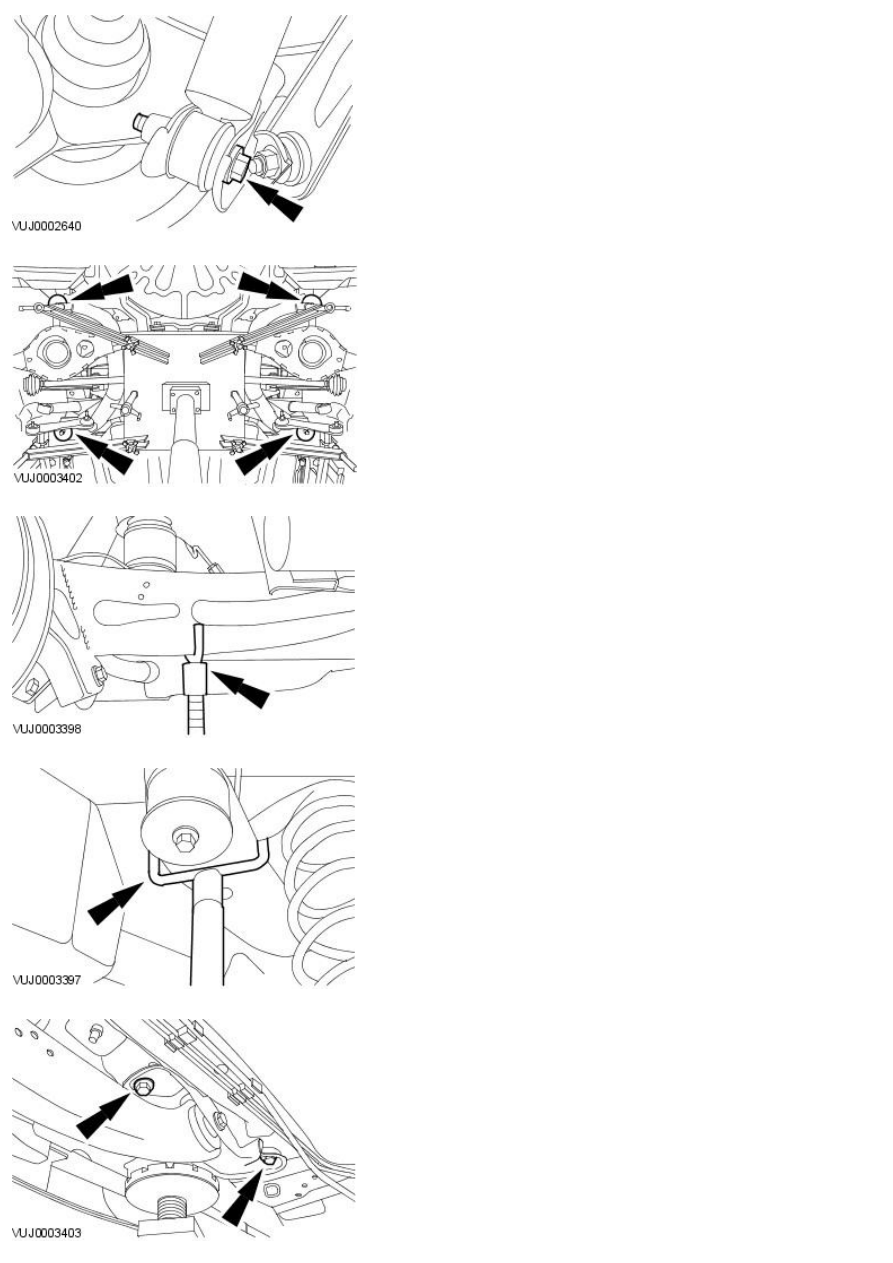

15. NOTE: Left-hand shown, right-hand similar.

Detach the dampers.

16. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Install the special tool.

17. NOTE: Right-hand shown, left-hand similar.

Position and adjust the special tool front height adjusters.

18. NOTE: Right-hand shown, left-hand similar.

Position and adjust the special tool rear height adjusters.

19. NOTE: Left-hand shown, right-hand similar.

Detach the wheel knuckle mounting brackets.

20. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Detach the rear subframe.

21.

W ARNING: Rotate the special tool height adjustment valve

slowly. Failure to follow this instruction can result in personal injury.

Remove the rear subframe.

Rotate the special tool height adjustment valve counter clockwise.

Installation

All vehicles

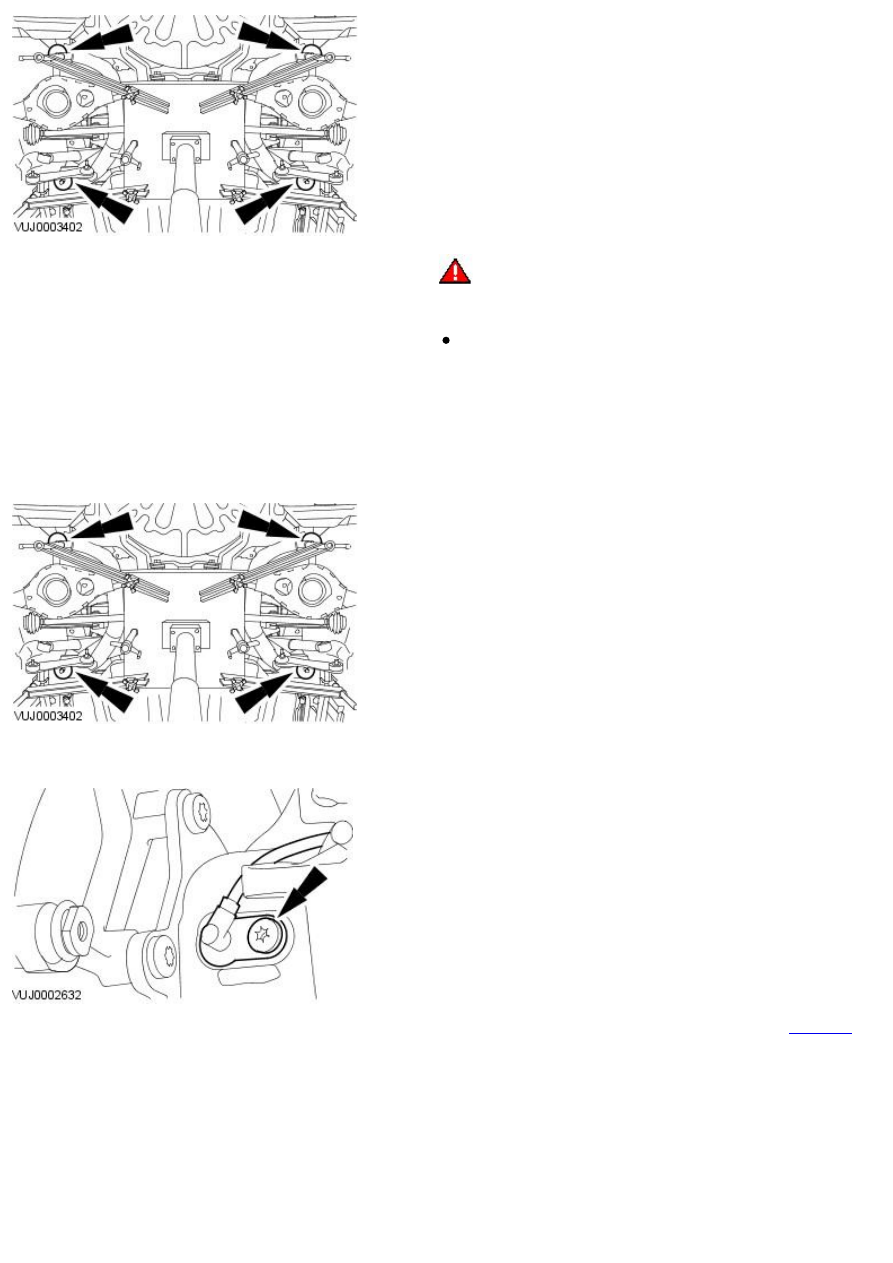

1. NOTE: The final tightening of the suspension components must be
carried out with the vehicle on its wheels.

To install, reverse the removal procedure.

2. Tighten to 126 Nm.

Vehicles with 2.5L or 3.0L engine

3. Tighten to 22 Nm.

4. Install the driveshaft.For additional information, refer to:

Driveshaft

(205-01 Driveshaft, Removal and Installation).

All vehicles

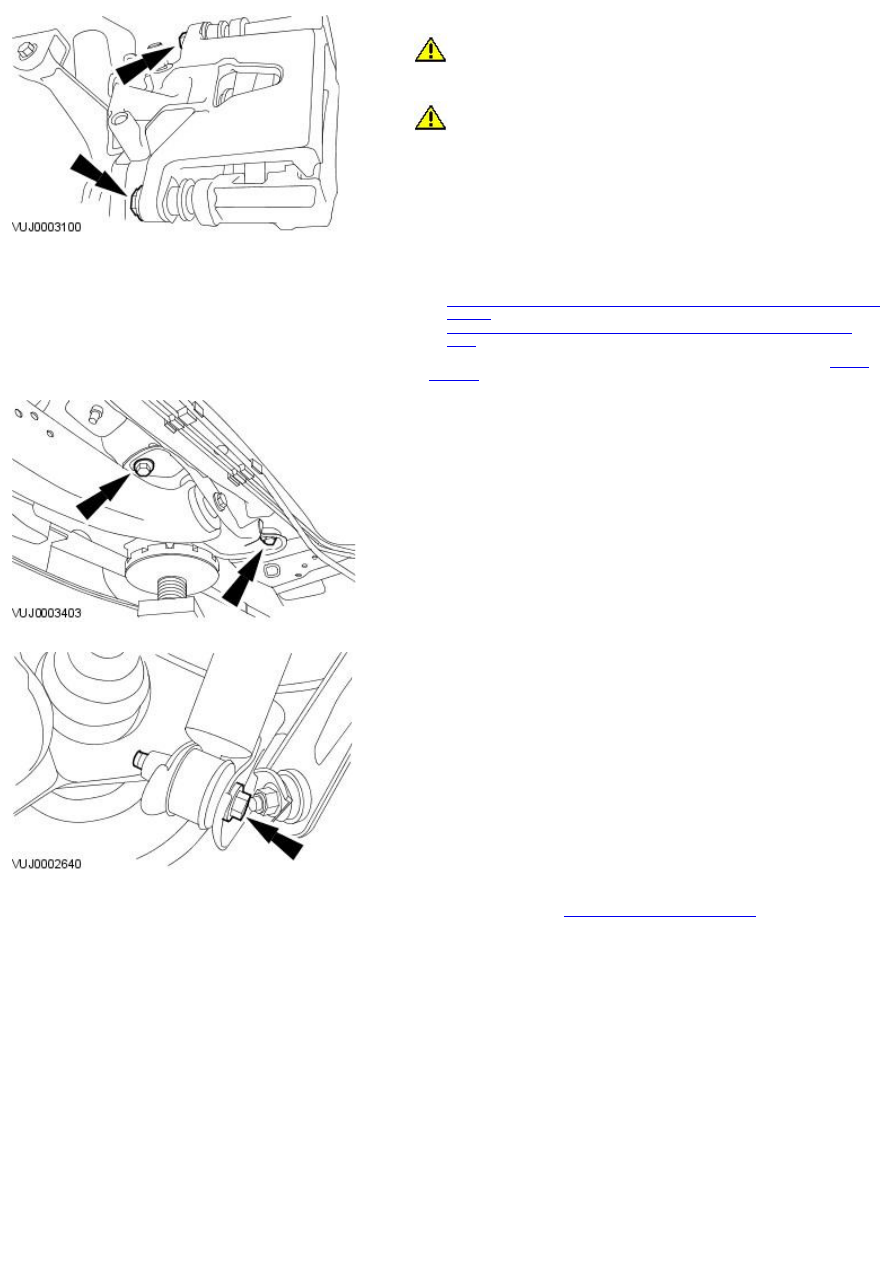

5. CAUTIONS:

 Make sure that the piston location mark is in the correct position so

that the locator pin on the brake pad backing plate locates correctly into
the piston.

 Make sure that the brake disc faces are clean before installation.

• NOTE: Install new brake caliper retaining bolts.

• NOTE: Right-hand shown, left-hand similar.

Tighten to 32 Nm.

6. Install the front muffler.For additional information, refer to: (309-00

Exhaust System)

Front Muffler - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS)
- Puma

 (Removal and Installation),

Front Muffler - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 -
AJ27

 (Removal and Installation).

7. Install the wheels and tires.For additional information, refer to:

Wheel

and Tire

 (204-04 Wheels and Tires, Removal and Installation).

8. Tighten to 126 Nm.

9. NOTE: Install new retaining bolts.

• NOTE: 2.5L and 3.0L shown, 2.0L similar.

Tighten to 130 Nm.

10. Carry out the rear subframe alignment procedure.For additional

information, refer to:

Underbody Misalignment Check

 (502-00 Uni-Body,

Subframe and Mounting System, General Procedures).

Published: 11-May-2011

Uni-Body, Subframe and Mounting System - Rear Subframe Bushing

Removal and Installation

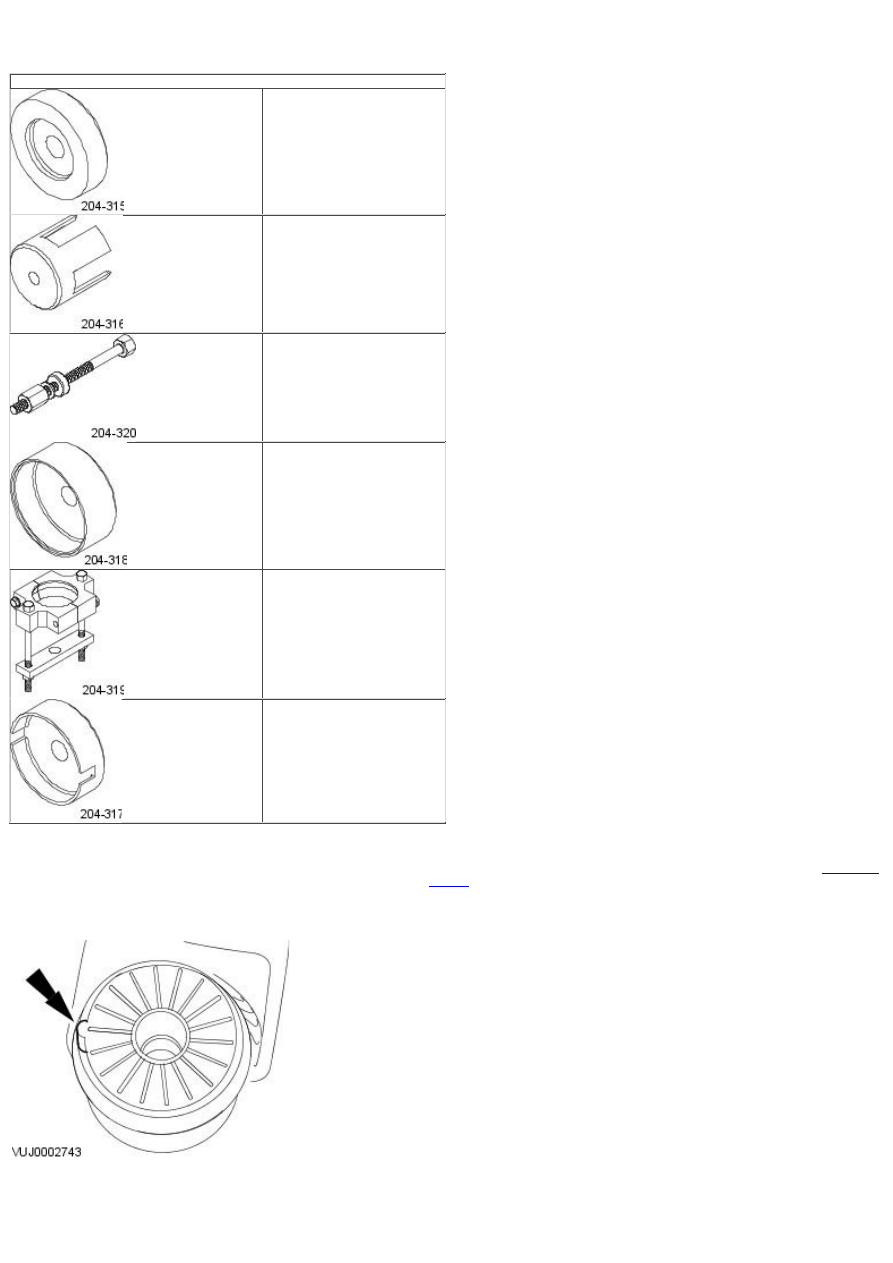

Special Tool(s)

Bush remover

204-315

Support cup

204-316

Forcing screw

204-320

Support cup

204-318

Installer guide

204-319

Pusher

204-317

All mounting bushes

1. Remove the rear subframe. For additional information, refer to

Subframe

—Rear

.

Rear subframe front mounting bush

2. Note the orientation of the mounting bush.

Rear subframe rear mounting bush
