Jaguar X-Type Sedan and Estate (Wagon). Manual - part 699

Published: 11-May-2011

Uni-Body, Subframe and Mounting System - Front Subframe Front Bushing

Removal and Installation

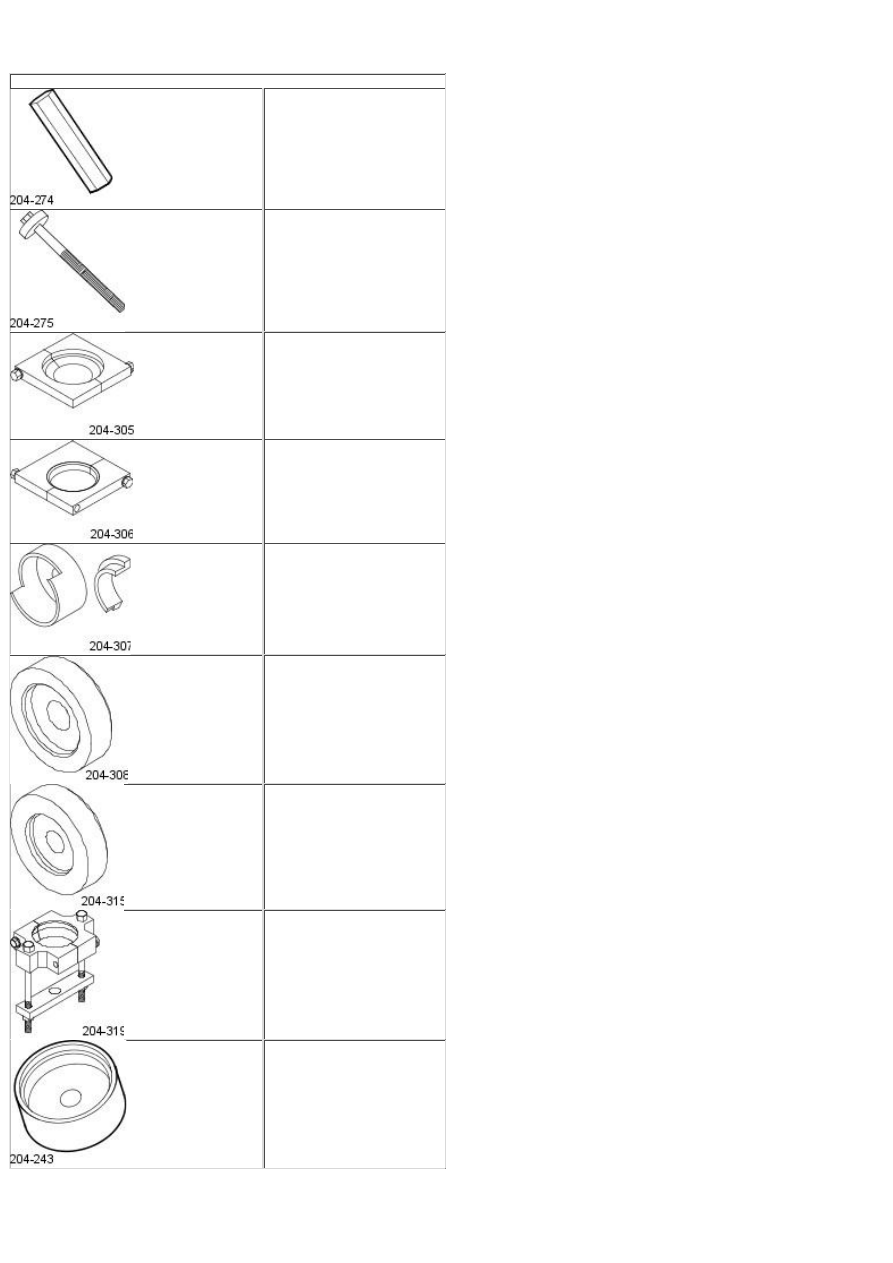

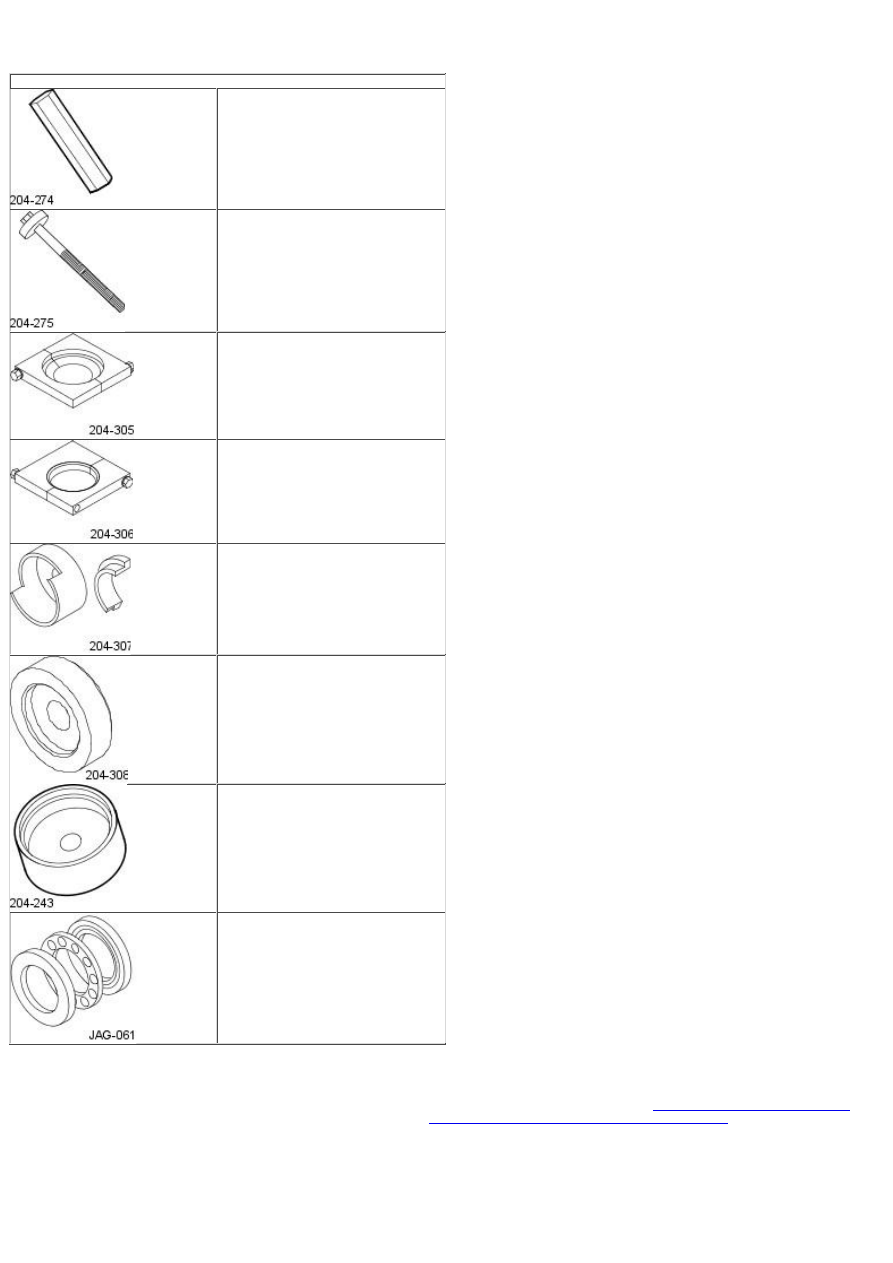

Special Tool(s)

Adaptor nut

204-274

Forcing screw

204-275

Support

204-305

Installer guide

204-306

Receiver cup

204-307

Bush remover/installer

204-308

Bush remover/installer

204-243

Thrust bearing

JAG-061

Removal

1. Remove the front subframe

For additional information, refer to:

Front Subframe - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (502-00 Uni-Body,

Subframe and Mounting System, Removal and Installation).

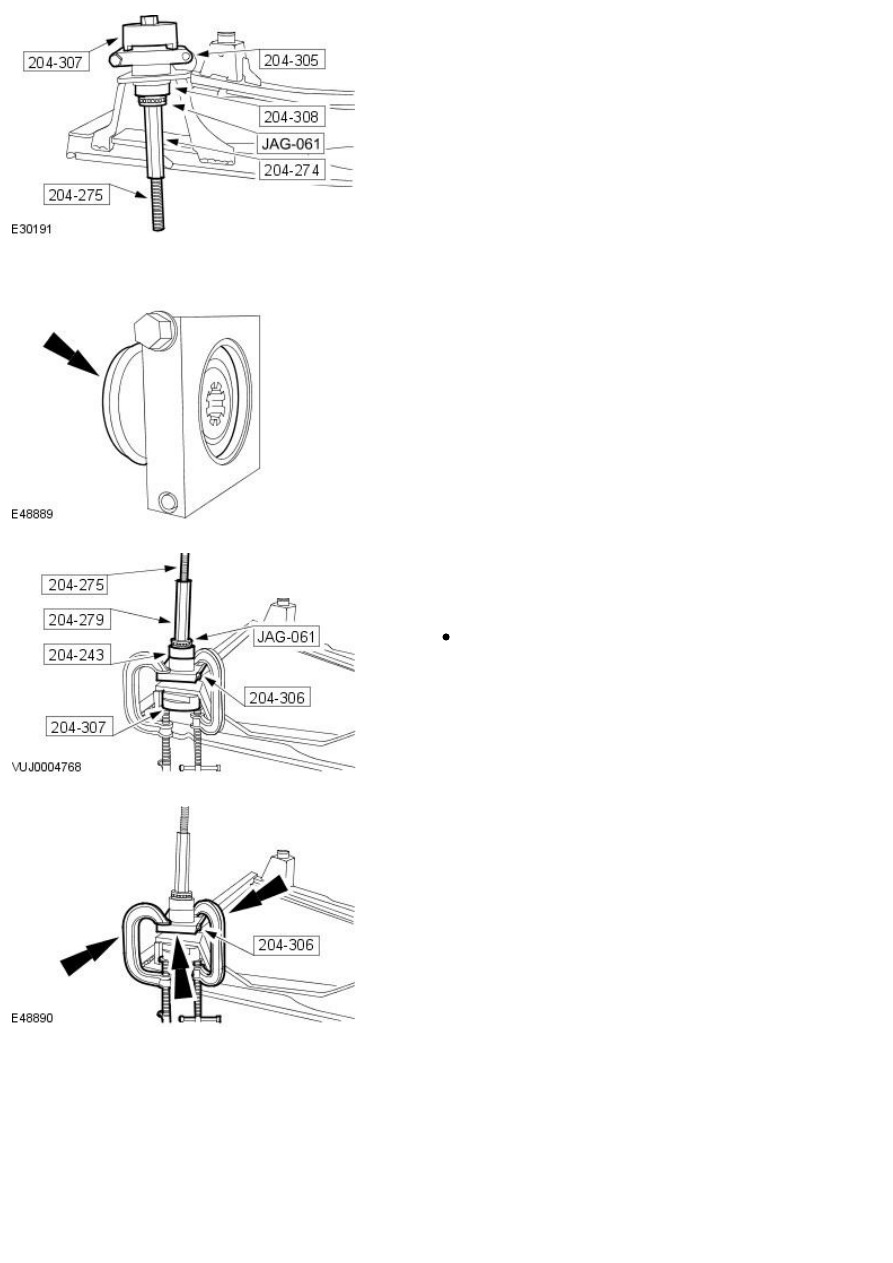

2. NOTE: Note the orientation of the bushing before removal.

Using the special tools, remove the front subframe mounting bushing.

Installation

1. Fit the bushing to the special tool.

2. NOTE: Apply a suitable amount of Shell gravex oil 973 to the bushing
before installation.

• NOTE: Make sure the bushing is correctly orientated.

Using the special tools, engage the bushing into the subframe.

Using suitable clamps, secure the special tool to the subframe.

3. Remove the securing clamps and the special tool.

4. Using the special tools, fully engage the bushing into the subframe.

5. Install the front subframe

For additional information, refer to:

Front Subframe - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (502-00 Uni-Body,

Subframe and Mounting System, Removal and Installation).

Published: 11-May-2011

Uni-Body, Subframe and Mounting System - Front Subframe Rear Bushing

Removal and Installation

Special Tool(s)

Adaptor nut

204-274

Forcing screw

204-275

Support

204-305

Installer guide

204-306

Receiver cup

204-307

Bush remover

204-308

Bush installer

204-315

Installer guide

204-319

Bush installer

204-243
