Jaguar X-Type Sedan and Estate (Wagon). Manual - part 661

Published: 11-May-2011

Roof Opening Panel - Motor Synchronization

General Procedures

New Roof Opening Panel Motor Synchronization Procedure

• NOTE: The roof opening panel and roof opening panel motor must be installed and the roof opening panel alignment checked prior to
synchronizing the motor.

• NOTE: This procedure is for a new roof opening panel motor.

1. Operate the roof opening panel to the fully vent position.

2. Release the roof opening panel control switch, press the roof opening

panel control switch again in the same direction within 0.5 seconds and
hold until the glass panel stops after a complete opening and closing
cycle.

Roof Opening Panel De-Synchronization Procedure

• NOTE: This procedure is to be followed when the roof opening panel motor is detached or removed from the roof opening panel and before
it is re-installed.

1. Connect the roof opening panel motor electrical connector.

2. Connect the roof opening panel control switch electrical connector.

3. Operate the roof opening panel control switch to the vent position until

the roof opening panel motor stops.

4. Release the roof opening panel control switch. Operate the roof opening

panel control switch again in the same direction until the roof opening
panel motor stops.

5. Release the roof opening panel control switch, operate the roof opening

panel control switch within 0.5 seconds in the same direction and hold
for 30 seconds.

6. After 30 seconds the roof opening panel motor will start to turn in one

direction.

7. Operate the roof opening panel control switch in the opposite (open)

direction. The de-synchronization procedure is successful if the roof
opening panel motor does not turn.

De-Synchronized Roof Opening Panel Synchronization Procedure

• NOTE: The roof opening panel and roof opening panel motor must be installed and the roof opening panel alignment checked prior to
synchronizing the motor.

• NOTE: This procedure is for a roof opening panel motor that has been previously installed and has been de-synchronized.

1. Operate the roof opening panel to the fully vent position.

2. Release the roof opening panel control switch, press the roof opening

panel control switch again in the same direction and hold for 30 seconds
until the glass moves slightly.

3. Release the roof opening control switch, press the roof opening panel

control switch again within 0.5 seconds in the same direction until the
glass panel stops after a complete opening and closing cycle.

Published: 11-May-2011

Roof Opening Panel - Roof Opening Panel Alignment

General Procedures

1. Place a suitable 1.0 - 1.2 mm thick plastic spacer between the roof

opening panel and the roof panel.

2. Adjust the rear edge of the roof opening panel.

1. Loosen the rear screws on both sides.

2. Push the rear edge up/down to give correct alignment (flush to

+ 1 mm).

3. Adjust the front edge of the roof opening panel.

1. Loosen the front screws on both sides.

2. Push the front edge up/down to give correct alignment (flush

to - 1 mm).

4. Tighten to 3 Nm.

5. Remove the spacer.

Published: 11-May-2011

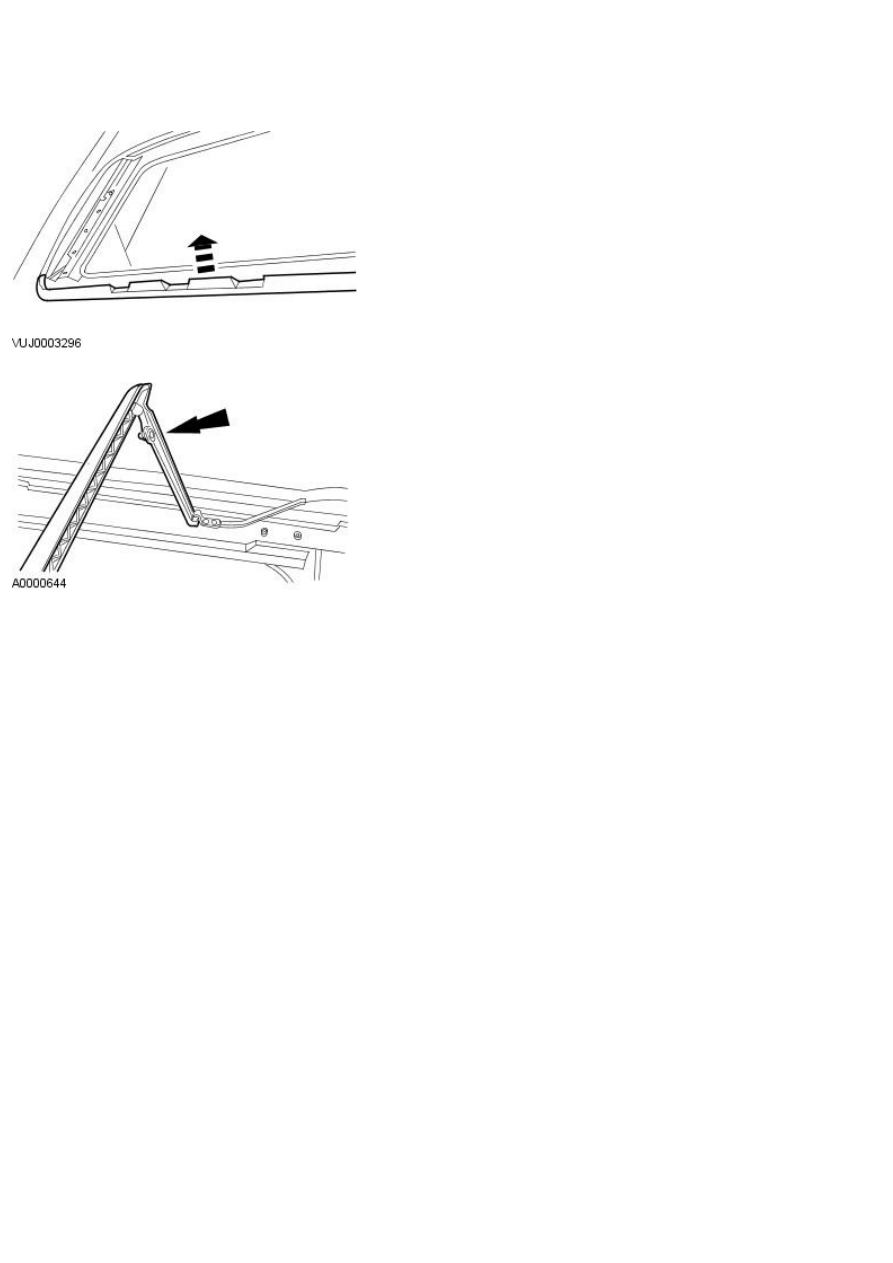

Roof Opening Panel - Air Deflector

Removal and Installation

Removal

1. Move the roof opening panel glass fully rearward.

2. Detach the air deflector.

3. Remove the air deflector.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Roof Opening Panel - Lifter Arms

Removal and Installation

Removal

1. Remove the roof opening panel glass. For additional information, refer

to

Roof Opening Panel Glass

.

2. Detach the control arm.

3. Remove the lifter arm retaining plate.

4. Detach the lifter arm.

5. Remove the lifter arm.

Installation

1. To install, reverse the removal procedure.

2. Check, and if necessary, adjust the roof opening panel alignment. For

additional information, refer to

Roof Opening Panel Alignment

.
