Jaguar X-Type Sedan and Estate (Wagon). Manual - part 644





Published: 11-May-2011

Instrument Panel and Console - Floor Console

Removal and Installation

Removal

All vehicles

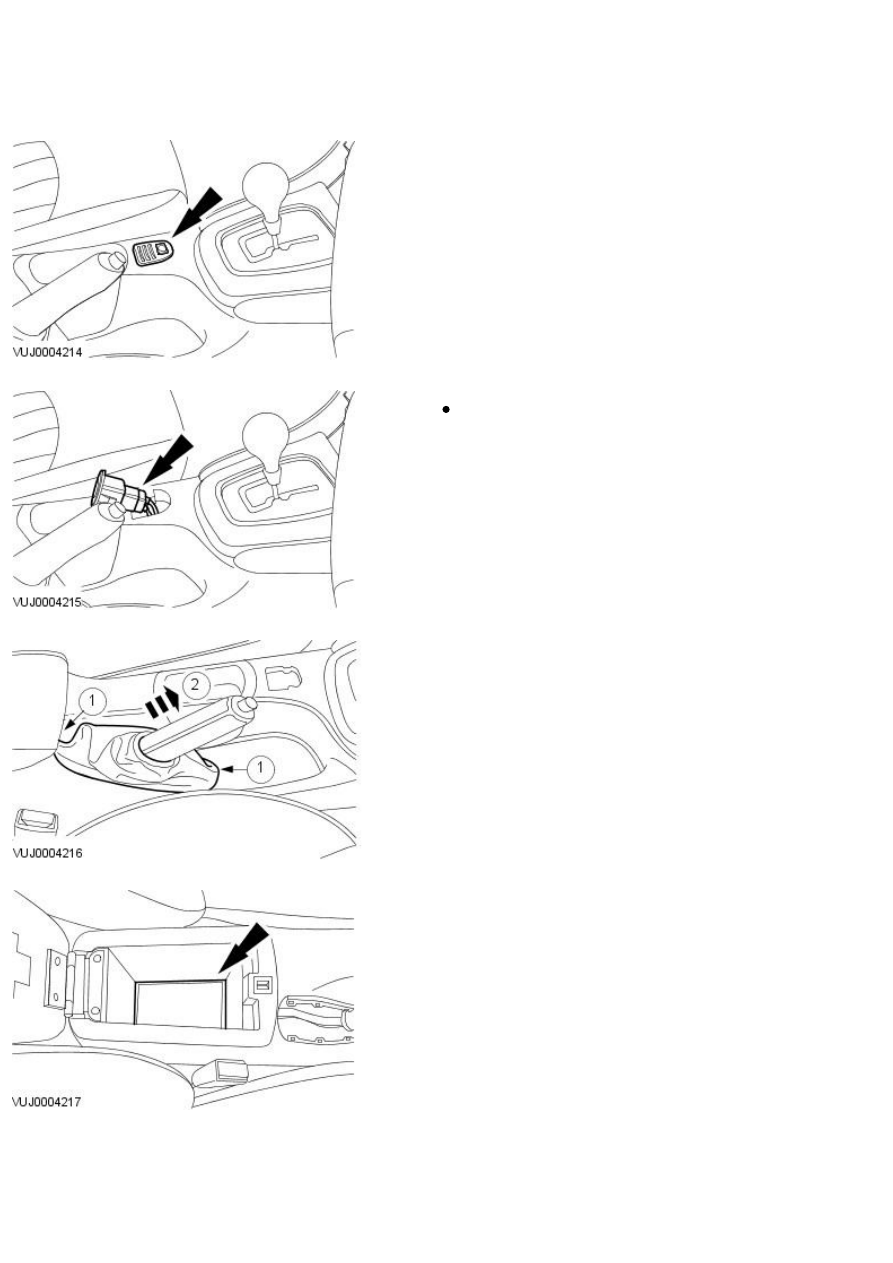

1. Detach the electronic passive anti-theft system (PATS) light.

2. Remove the PATS light.

Disconnect the electrical connector.

3. Remove the hand brake lever surround.

1. Detach the hand brake lever surround.

2. Remove the hand brake lever surround.

4. Remove the console stowage compartment non slip mat.

5. Remove the retaining screws.

6. Remove the center console trim panel.

7. Remove the center console trim panel.

8. NOTE: Right hand shown, left hand similar.

Remove the retaining screws.

Vehicles with automatic transmission

9. Remove the J-gate surround.

Vehicles with manual transmission

10. Detach the gear selector surround.

All vehicles

11. Remove the retaining screws.

Vehicles with cordless cellular phone

12. Disconnect the bluetooth upgrade module electrical connector.

All vehicles

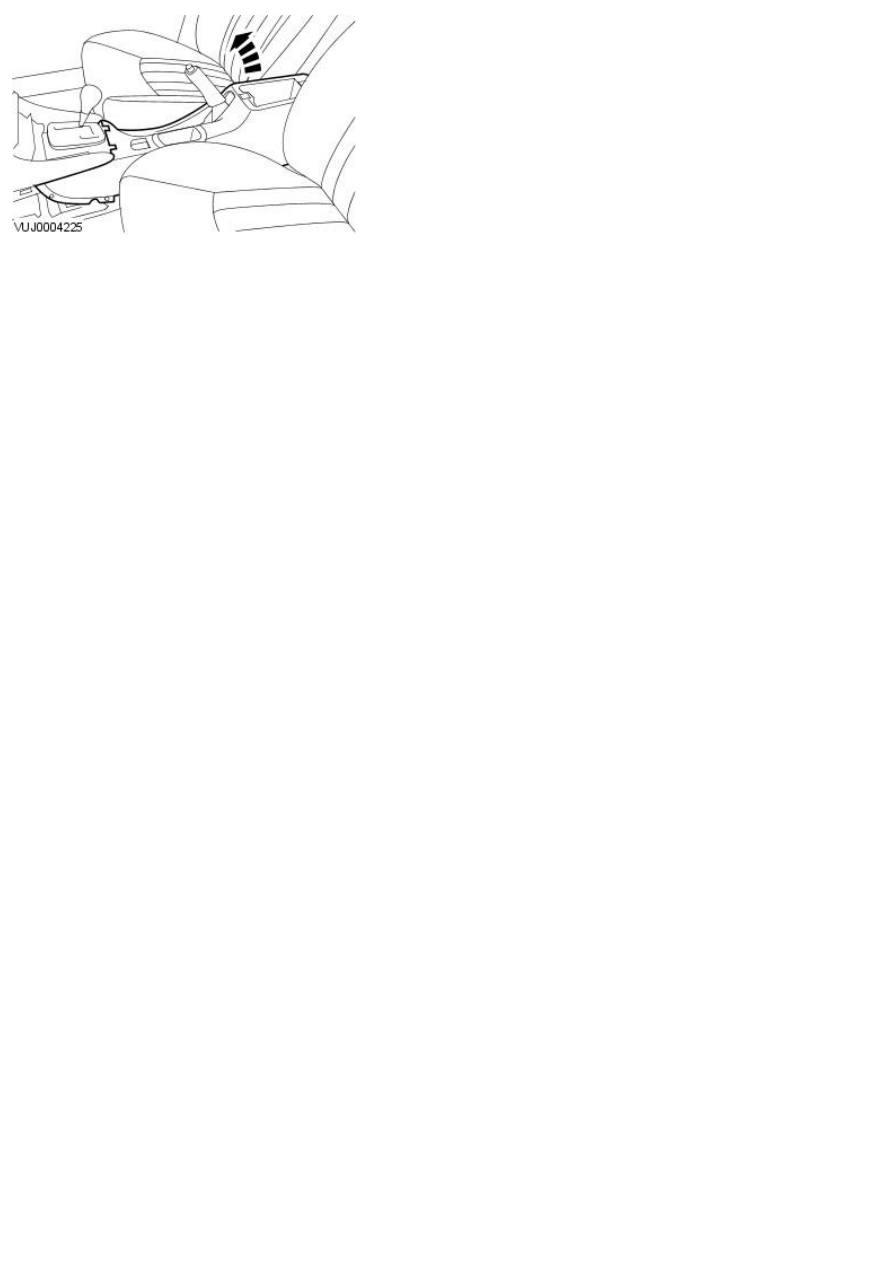

13. Remove the floor console.

Installation

1. To install, reverse the removal procedure.
