Jaguar X-Type Sedan and Estate (Wagon). Manual - part 633

Published: 11-May-2011

Glass, Frames and Mechanisms - Rear Door Fixed Window Glass

Removal and Installation

Removal

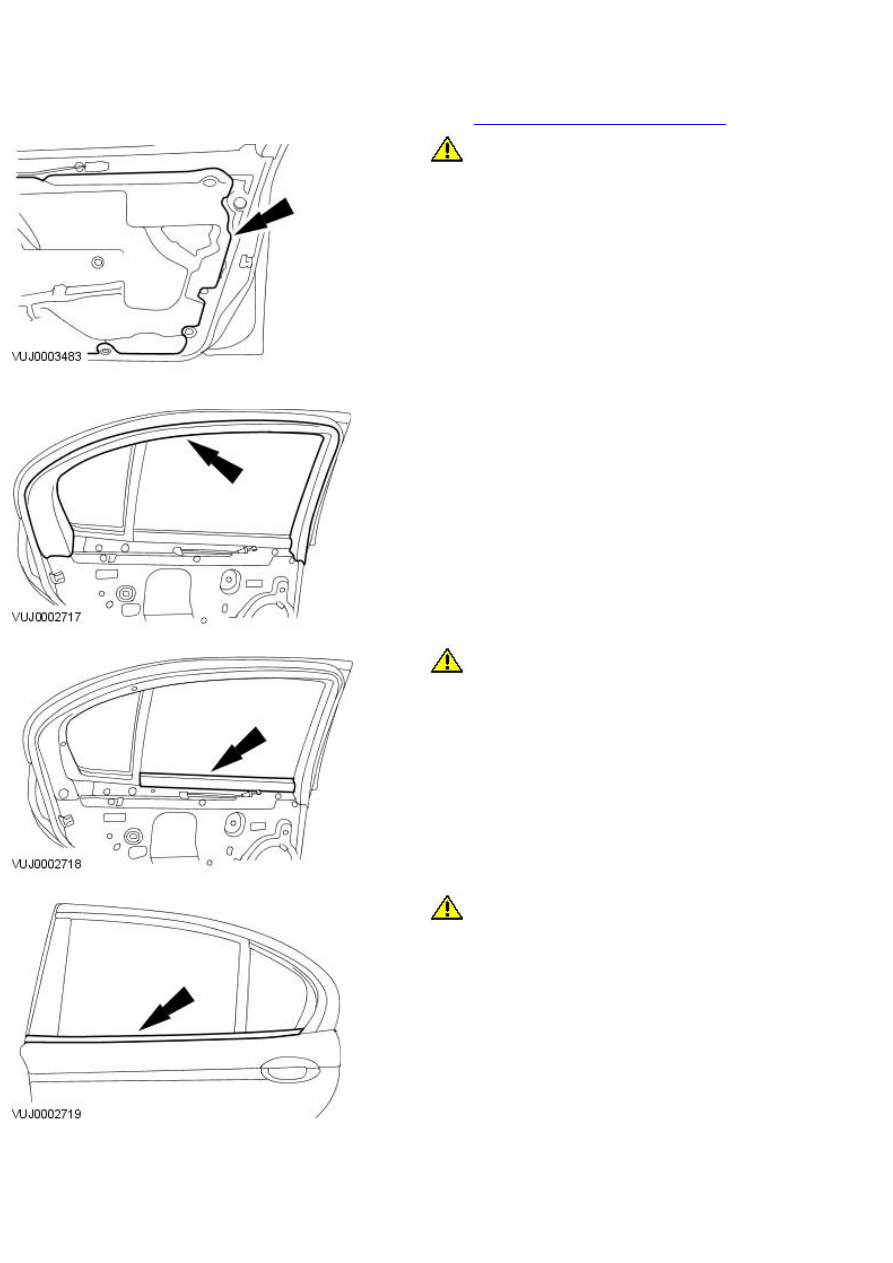

1. Remove the rear door trim panel. For additional information, refer to

Section

 501-05 Interior Trim and Ornamentation

.

2.

CAUTION: Do not touch the adhesive surface as rebonding will be

impaired.

Peel back the weathershield.

3. Detach the window glass surround trim.

4.

CAUTION: Do not bend or deform the interior weatherstrip.

Remove the door interior weatherstrip.

5.

CAUTION: Do not bend or deform the exterior weatherstrip.

Remove the door exterior weatherstrip.

6. Detach the window glass aperture seal.

7. Remove and discard the rivets.

8. Detach the rear quarter window glass guide rail retaining bracket.

9. Remove the retaining screws.

10.

CAUTION: Use care when removing the rear quarter window

glass. Failure to follow these instructions may result in damage to the
window glass and the exterior trim.

Remove the rear quarter window glass.

11. Remove any Butyl adheasive from around the rear quarter window

glass door aperature.

Installation

1.

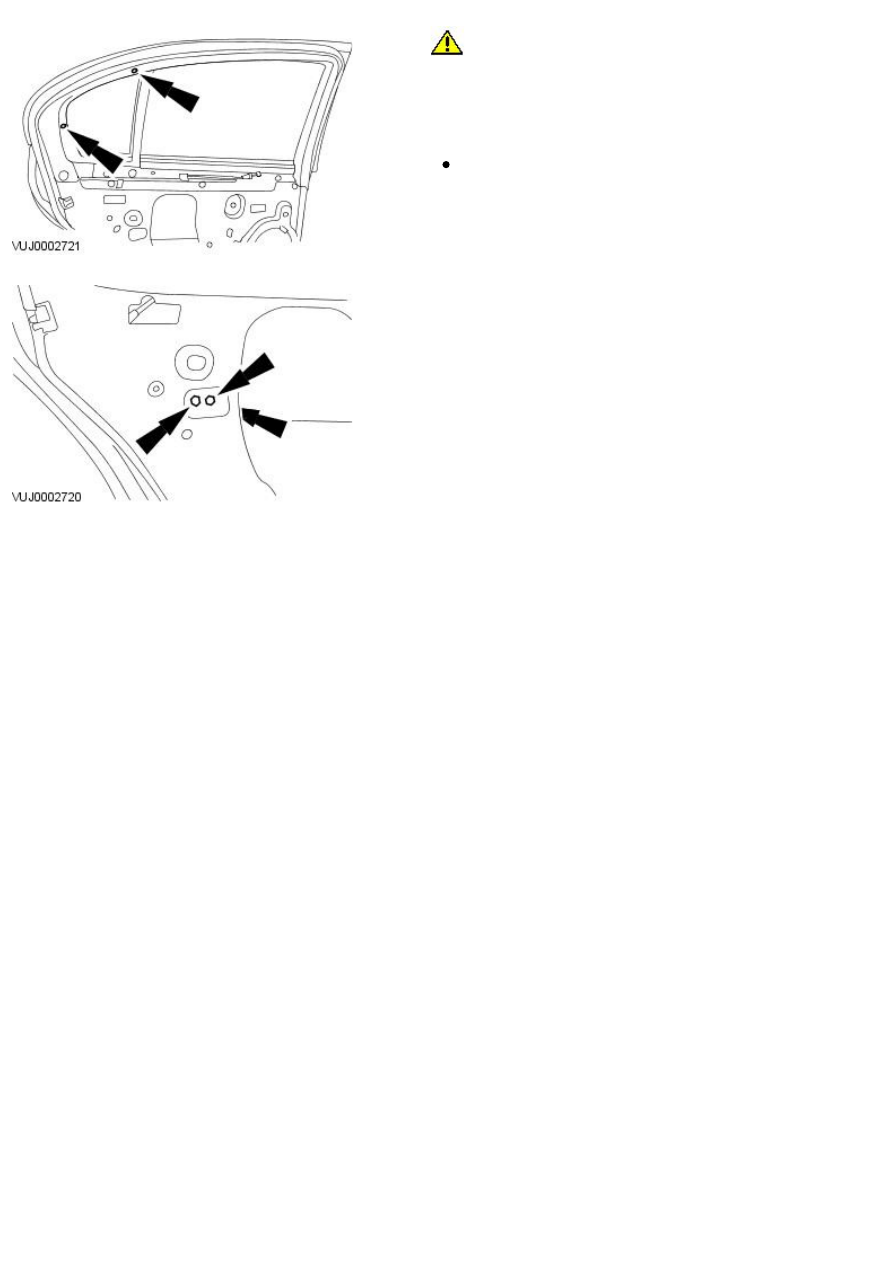

CAUTION: Use care when installing the rear quarter window glass.

Failure to follow these instructions may result in damage to the window
glass and the exterior trim.

• NOTE: When refitting the original rear quarter glass, apply new bead of
Butyl adhesive.

To install, reverse the removal procedure.

Tighten to 7 Nm.

2. Tighten to 7 Nm.

Published: 11-May-2011

Glass, Frames and Mechanisms - Rear Door Window Glass

Removal and Installation

Removal

1. Remove the rear quarter window glass. For additional information, refer

to

Window Glass—Rear Quarter

.

2. Lower the door window glass until the pin is visible in the access hole.

3. Reposition the rear window guide rail.

4. Detach the window glass from the regulator.

1. Remove the pin.

2. Remove the sleeve.

3. Detach the window glass from the regulator.

5. Remove the window glass.

Installation
