Installation

1.

CAUTION: Make sure the liftgate window glass does not contact

the vehicle body work when the liftgate window glass is closed. Failure to
follow this instruction may result in damage to the vehicle.

• NOTE: Align the liftgate window glass retaining bolts centrally to the
liftgate window glass retaining bolt holes.

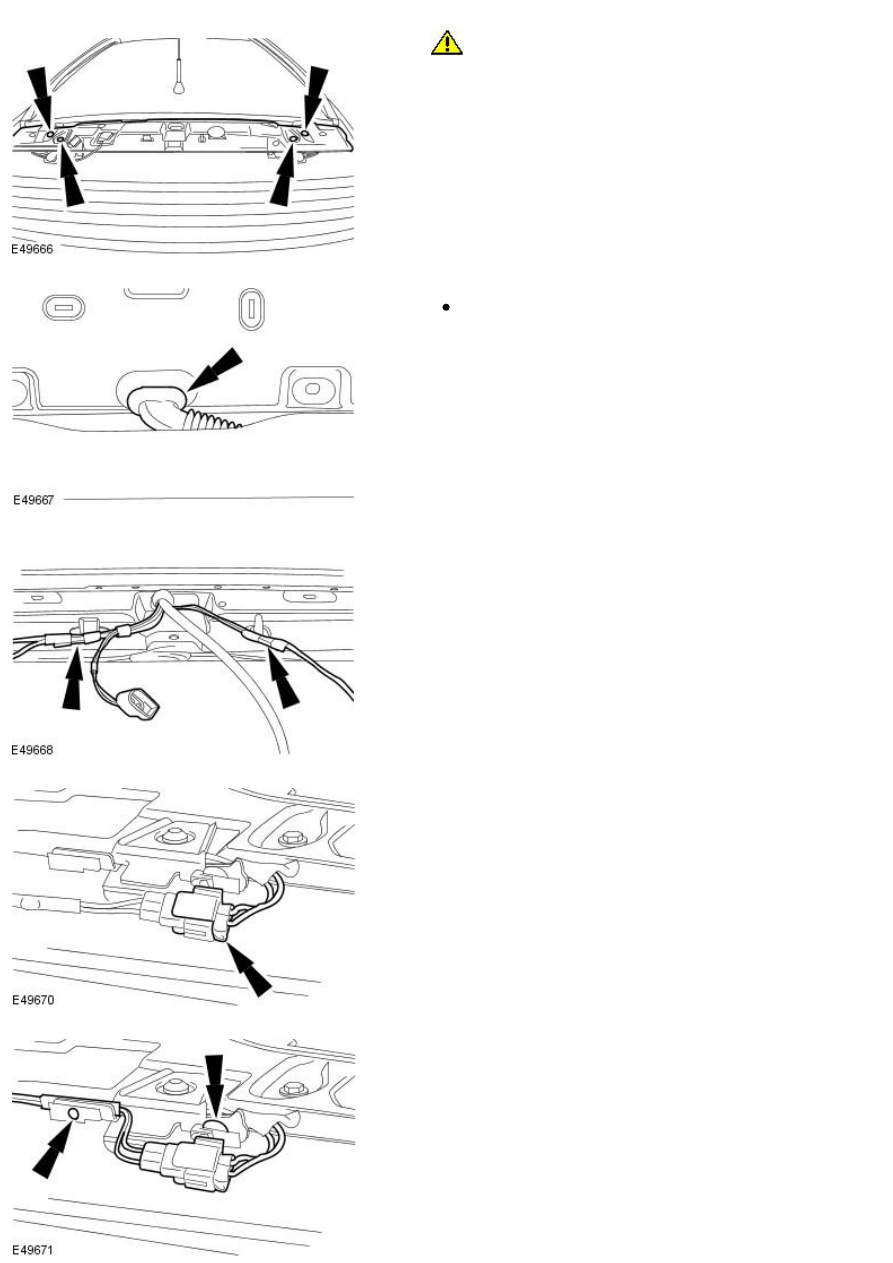

Install the liftgate window glass.

1. Tighten to 9 Nm.

2. Attach the liftgate window glass wiring harness grommet.

Pass the wiring harness through the aperture.

3. Attach the liftgate window glass wiring harness retaining clips.

4. Connect the liftgate window glass release switch electrical connector.

5. Attach the liftgate window glass release switch electrical connector.

6. Connect the defrost grid wire electrical connector.

7. Attach the defrost grid wire electrical connector.

8. Connect the navigation system antenna electrical connector.

9. Attach the navigation system antenna electrical connector.

10. Loosen the liftgate window glass retaining bolts.

11. Align the liftgate window glass to the liftgate window glass aperture.

12. Tighten the liftgate window glass retaining bolts.

Tighten to 9 Nm.

13.

CAUTION: Make sure the rear spoiler does not contact the vehicle

roof panel when the liftgate window glass is opened. Failure to follow this
instruction may result in damage to the vehicle.

Install the rear spoiler.
For additional information, refer to:

Rear Spoiler - Wagon

 (501-08

Exterior Trim and Ornamentation, Removal and Installation).

14. Visually check the alignment of the rear spoiler to the liftgate window

glass aperture.

15. Close the liftgate.

16. Close the liftgate window glass.

17. Make sure the rear wiper pivot arm is in the parked position.

18. Open the liftgate window glass.

19. Open the liftgate.

20. Remove the liftgate trim panel.

For additional information, refer to:

Liftgate Trim Panel

 (501-05 Interior

Trim and Ornamentation, Removal and Installation).

21. Loosen the rear wiper motor retaining nuts.

22. Close the liftgate.

23. NOTE: The aid of an assistant in the loadspace will be required to
align the rear wiper motor to the liftgate window glass.

Make sure the liftgate glass latch and rear wiper mounting arm locate
correctly into the liftgate latch actuator and rear wiper motor.

24. Close the liftgate glass.

25. CAUTIONS:

 With the aid of an assistant in the loadspace, fully tighten the rear

wiper motor retaining nuts. Failure to follow this instruction may result in
damage to the vehicle.

 Make sure the rear wiper motor does not move whilst tightening the

retaining nuts. Failure to follow this instruction may result in damage to
the vehicle.

Tighten the rear wiper motor retaining nuts in the order shown.

Tighten to 8 Nm.

26. Install the liftgate trim panel.

For additional information, refer to:

Liftgate Trim Panel

 (501-05 Interior

Trim and Ornamentation, Removal and Installation).
