Seating - Rear Seat BackrestWagon, Vehicles With: 70/30 Split Seat

Disassembly and Assembly

Disassembly

1. Remove the rear seat backrest.

For additional information, refer to:

Rear Seat Backrest - Wagon,

Vehicles W ith: 70/30 Split Seat

 (501-10 Seating, Removal and

Installation).

2. Remove the rear seat head restraints (if equipped).

3. Remove the rear seat backrest hinge bracket.

4. NOTE: Raise the armrest to assist in removal.

• NOTE: Moving the armrest left and right assists in the removal of the
pivot pins.

Remove the armrest.

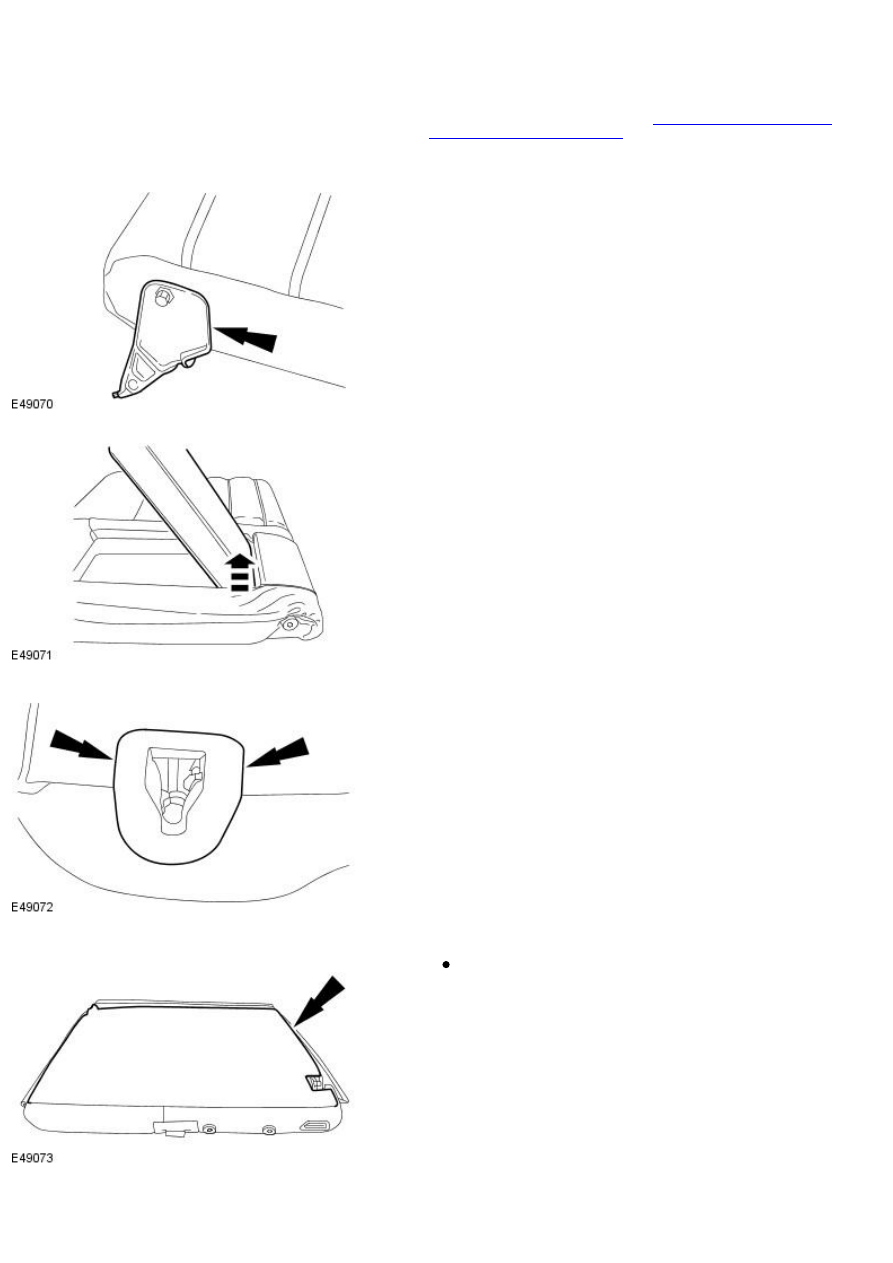

5. Remove the rear seat backrest latch finisher.

6. Detach the rear seat backrest cover from the backrest.

Detach the retaining strip.

7. Detach the rear centre safety belt guide finisher.

8. Remove the rear centre safety belt guide finisher.

9. Detach the rear seat backrest cover.

Remove and discard the hog rings.

10. Detach the rear seat backrest cover.

11. Detach the rear seat backrest cover.

12. Detach the rear seat backrest cover.

Remove and discard the hog rings.

13. Detach the rear seat backrest cover.

Remove and discard the hog rings.

14. Detach the rear seat backrest cover.

Remove and discard the hog rings.

15. Detach the rear seat backrest cover from the backrest latch.

16. Remove the rear sear head restraint guides.

Using a suitable tool, press the locking tangs.

Remove the rear seat head restraint guides.

17. Remove the rear seat backrest cover.

Pass the centre safety belt through the rear seat backrest cover.

Assembly

1. NOTE: Install new hog rings. Use hog ring pliers to close the hog rings.
Do not use any other tool. The hog rings must be closed to overlap as
illustrated.

To assemble, reverse the disassembly procedure.
