Jaguar X-Type Sedan and Estate (Wagon). Manual - part 626

11. Remove the front seat head restraint guides.

Using a suitable tool, press the locking tangs.

12. NOTE: Left-hand shown, right-hand similar.

Detach the front seat backrest cover tension cords from the front seat
backrest.

13. Remove the front seat backrest cover.

Assembly

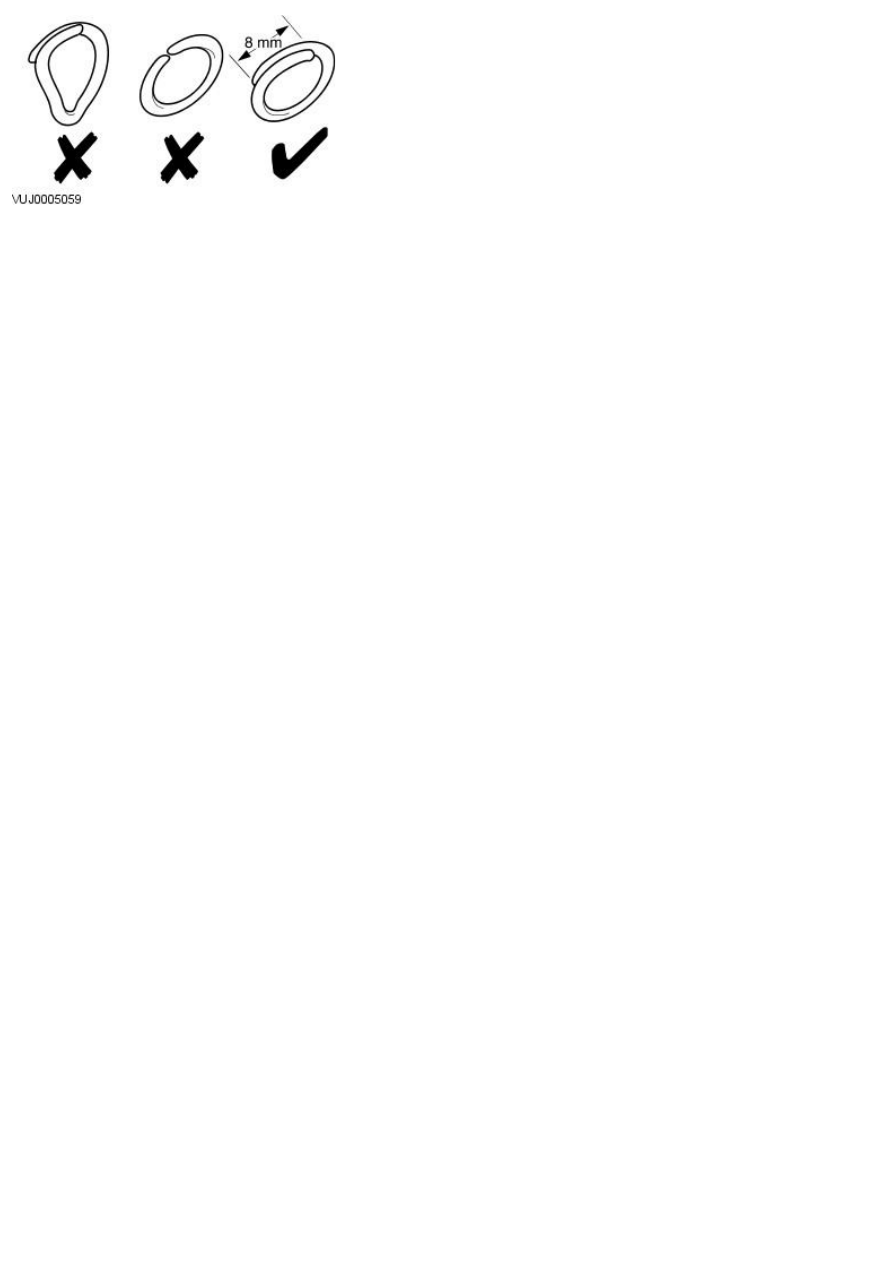

1. NOTE: Install new hog rings. Use hog ring pliers to close the hog rings.
Do not use any other tool. The hog rings must be closed to overlap as
illustrated.

To assemble, reverse the disassembly procedure.

Published: 11-May-2011

Seating - Front Seat Cushion

Disassembly and Assembly

Disassembly

1. Remove the front seat cushion. For additional information, refer to

Front

Seat Cushion

.

2. Remove the seat cushion cover.

Unclip the seat cushion from the seat base.

Cut the hog rings.

Assembly

1. NOTE: Install new hog rings. Use hog ring pliers to close the hog rings.
Do not use any other tool. The hog rings must be closed to overlap as
illustrated.

To assemble, reverse the disassembly procedure.

Published: 11-May-2011

Seating - Rear Seat Backrest4-Door, Vehicles With: 70/30 Split Seat

Disassembly and Assembly

Disassembly

1. Remove the rear seat backrest - folding. For additional information,

refer to

Rear Seat Backrest—Folding

.

2. Remove the head restraint(s).

3. Detach the backrest cover from the backrest.

Detach the retaining strip.

4. NOTE: The armrest pivot pins are held in place by split pins. The
armrest should be lifted to gain access to the split pins.

• NOTE: Moving the armrest left and right assists in the removal of the
pivot pins.

Remove the armrest.

5. Remove the head restraint guides.

1. Using a suitable screwdriver, press the locking tangs.

2. Remove the head restraint guides.

6. Remove the backrest cover.

Cut the hog rings.

Assembly

1. NOTE: Install new hog rings. Use hog ring pliers to close the hog rings.
Do not use any other tool. The hog rings must be closed to overlap as
illustrated.

To assemble, reverse the disassembly procedure.
