11. Detach the recliner motor wiring harness.

Remove and discard the retaining clip.

12. Detach the seat harness electrical connector.

13. Disconnect the side air bag module electrical connector.

14. Detach the side airbag module wiring harness.

Remove and discard the retaining clip.

15. Remove the front seat backrest retaining bolts.

16. Remove the front seat backrest.

Installation

1. To install, reverse the removal procedure

Tighten to 25 Nm.

2. Tighten to 25 Nm.

Published: 11-May-2011

Seating - Front Seat Cushion

Removal and Installation

Removal

1.

CAUTION: The front seat cushion is calibrated to the occupant

classification sensor, and can only be replaced as part of the service kit.

For additional information, refer to Section

 501-20A Safety Belt System

/

501-20B Supplemental Restraint System

.

Published: 11-May-2011

Seating - Front Seat Front Height Adjustment Motor

Removal and Installation

Removal

1. Remove the front seat.

For additional information, refer to:

Front Seat

 (501-10 Seating,

Removal and Installation).

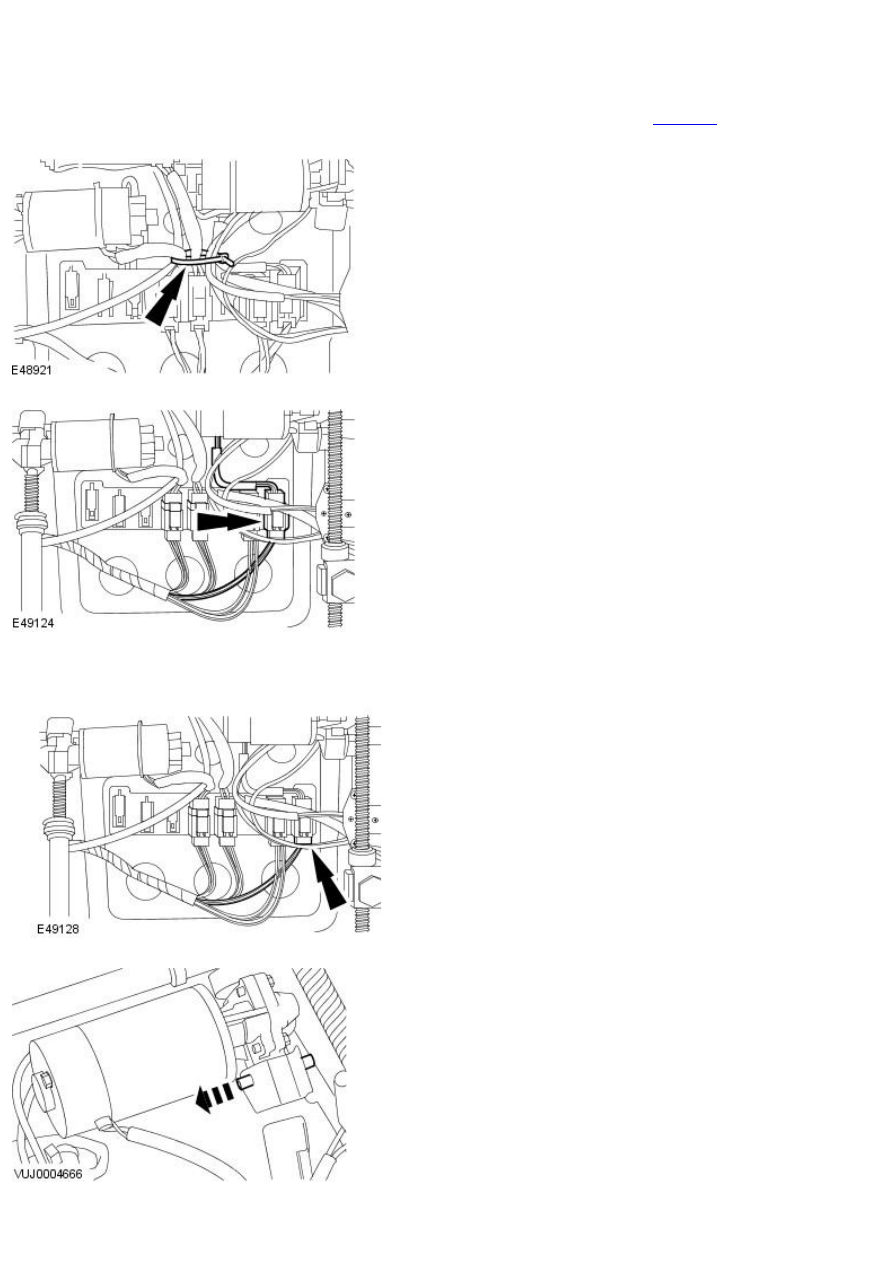

2. Cut and discard the cable tie.

3. Detach the front height adjustment motor electrical connector.

4. Disconnect the front height adjustment motor electrical connector.

5. Remove the front height adjustment motor roll pin.
