Jaguar X-Type Sedan and Estate (Wagon). Manual - part 610

1. NOTE: Install new seals.

To install, reverse the removal procedure.

Tighten to 14 Nm.

2. Tighten to 14 Nm.

Published: 11-May-2011

Exterior Trim and Ornamentation - Window Moulding

Removal and Installation

Removal

1. Detach the door window glass aperture seal.

2. Remove the window moulding.

Remove and discard the rivets.

Installation

1. NOTE: Install new rivets.

To install, reverse the removal procedure.

Published: 11-May-2011

Rear View Mirrors -

Torque Specifications

Description

Nm

lb-ft

lb-in

Exterior mirror retaining nut

12

9

-

Published: 11-May-2011

Rear View Mirrors - Rear View Mirrors

Description and Operation

The manual dipping interior mirror is a prismatic unit with mirror dipping achieved by pulling the lever forward.

Where fitted an electrochromic interior mirror will automatically darken to prevent glare from following vehicle headlamps. An ambient light
sensor is fitted to the reflecting surface of the mirror to achieve automatic darkening.

During daytime driving, the ambient light sensor will detect high light levels and control the electrochromic interior mirror to provide a full,
clear reflection. During night driving, the ambient light sensor will detect low light levels and automatic glare reduction will occur.

A day/night mirror sensitivity switch on the interior electrochromic mirror will allow the driver to select the sensitivity range from "MIN"
(minimum) to "MAX" (maximum) sensitivity. The switch can also be set to an "OFF" position to disable all automatic glare functions.

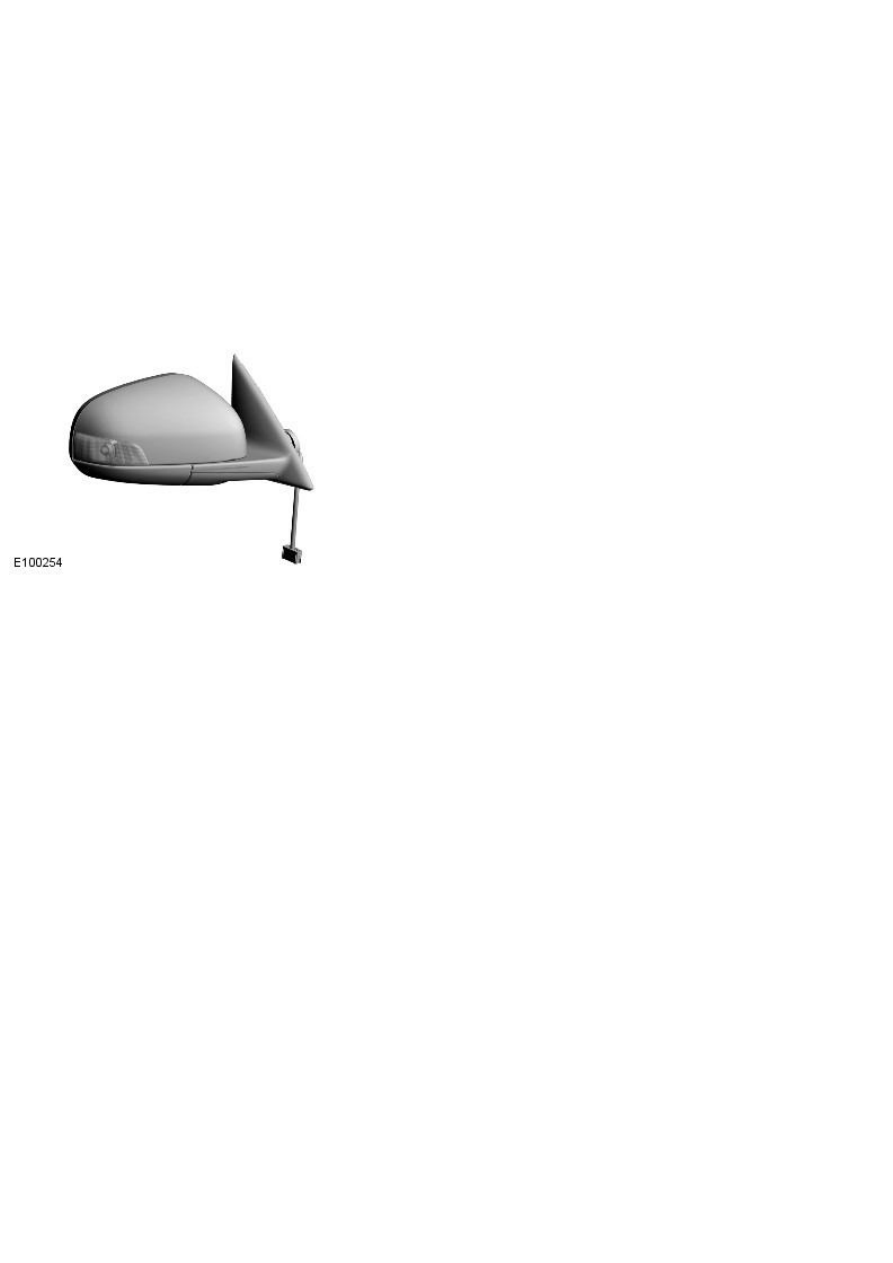

The exterior mirrors are colour-coded, electrically adjustable and heated. Adjustment of both exterior mirrors is carried out from the driver
door switch pack. A slider switch selects the mirror to be adjusted and a toggle switch adjusts the selected mirror to the required position.

Where fitted, power fold back mirrors can be operated by the mirror fold button incorporated in the driver door switch pack on the driver door
trim panel. The power fold back mirrors only operate when the mirror select switch is in the middle position, and the vehicle speed is below
19 km/h (12 mph).

Vehicles from 2009MY

Vehicles built from 2009MY feature direction indicator repeaters located in the exterior rear view mirrors. The functionality and operation of
the direction indicator repeaters remains the same as the previous fender mounted items.

The direction indicator repeater bulb is accessed by removal of the mirror glass and backplate.
