Jaguar X-Type Sedan and Estate (Wagon). Manual - part 609

Published: 11-May-2011

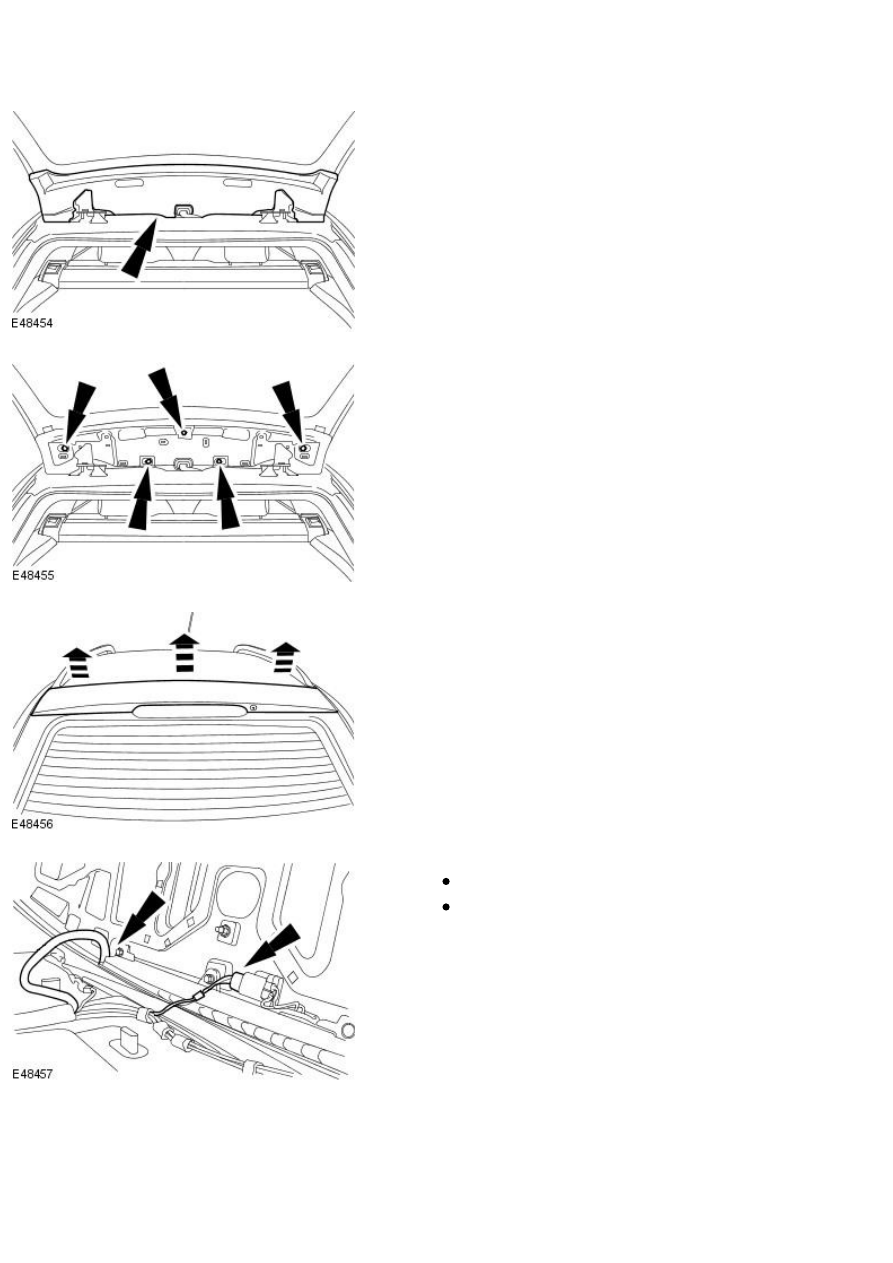

Exterior Trim and Ornamentation - Rear SpoilerWagon

Removal and Installation

Removal

1. Remove and discard the tailgate opening window finisher trim panel.

2. Remove the rear spoiler retaining nuts.

3. Detach the rear spoiler.

4. Remove the rear spoiler.

Disconnect the high mounted stoplamp electrical connector.

Disconnect the rear washer jet hose.

Installation

1. NOTE: A new tailgate opening window finisher trim panel must be
installed.

To install, reverse the removal procedure.

Tighten to 5 Nm.

Published: 11-May-2011

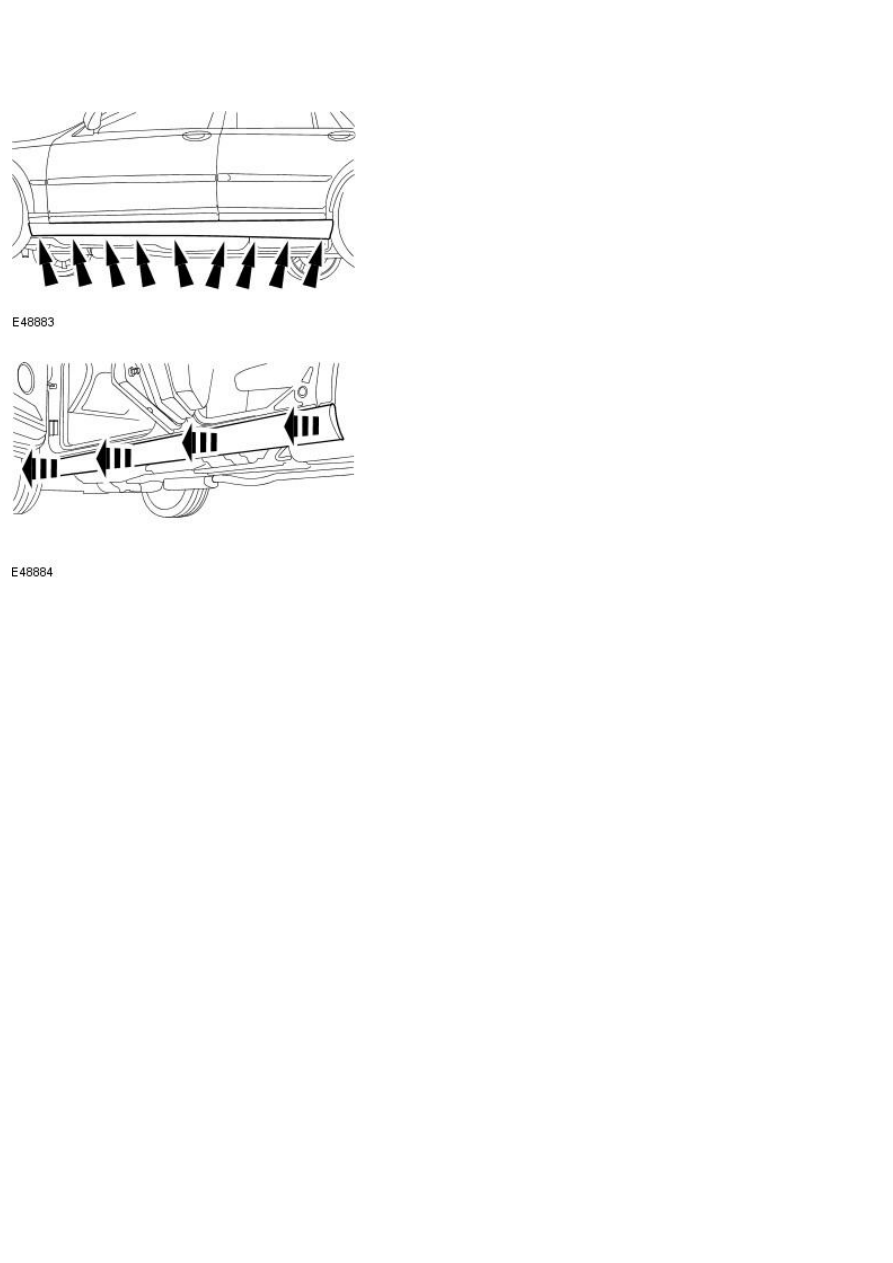

Exterior Trim and Ornamentation - Rocker Panel Moulding

Removal and Installation

Removal

1. Remove the rocker panel moulding retaining screws.

2. NOTE: Both doors will need to be open to remove the rocker panel
moulding.

Remove the rocker panel moulding.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Exterior Trim and Ornamentation - Roof Rail

Removal and Installation

Removal

1. NOTE: Using a suitable tie strap remove the roof rail front trim.

Remove the roof rail front trim.

2. Remove the roof rail front retaining bolts.

3. NOTE: Using a suitable tie strap remove the roof rail rear trim.

Remove the roof rail rear trim.

4. NOTE: Remove and discard the seals.

Remove the roof rail.

Installation
