Jaguar X-Type Sedan and Estate (Wagon). Manual - part 547

Published: 11-May-2011

Exterior Lighting - Headlamp BulbVehicles With: High Intensity Discharge Headlamps

Removal and Installation

Removal

1. Remove the headlamp assembly.

For additional information, refer to

Headlamp Assembly -

in this section.

2. Remove the bulb cover.

1. Detach the bulb cover retaining clips.

2. Remove the bulb cover.

3. NOTE: The igniter assembly electrical connector will automatically
release as the igniter assembly is rotated.

Remove the igniter assembly.

1. Detach the igniter assembly.

2. Remove the igniter assembly.

4. Remove the headlamp bulb retaining ring.

5. Remove the headlamp bulb.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

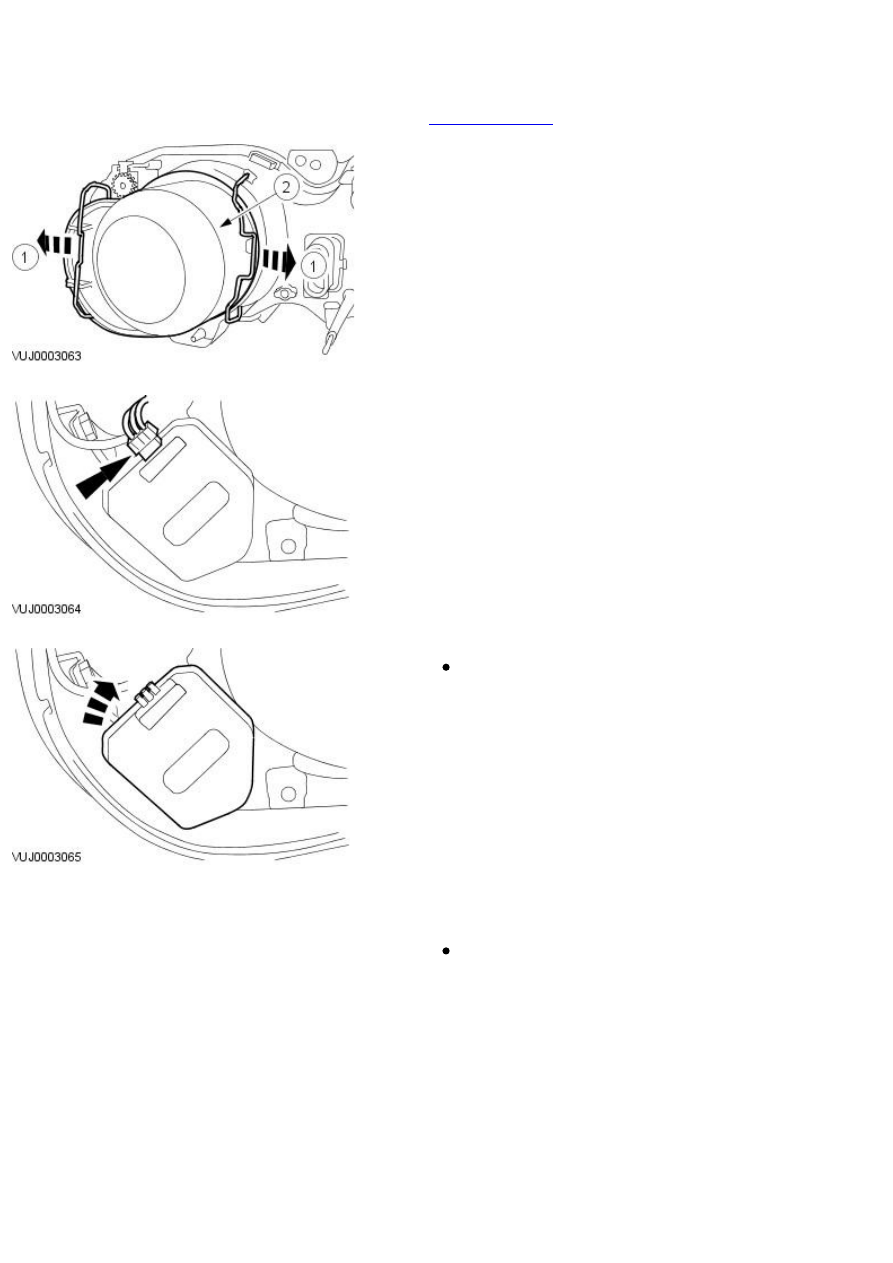

Exterior Lighting - Headlamp Leveling Module

Removal and Installation

Removal

1. Remove the headlamp assembly. For additional information, refer to

Headlamp Assembly

2. Remove the headlamp bulb cover.

3. Disconnect the headlamp adjustment module electrical connector.

4. Remove the headlamp adjustment module.

Remove and discard the O-ring seal.

Installation

1. To install, reverse the removal procedure.

Install a new O-ring seal.

Published: 11-May-2011

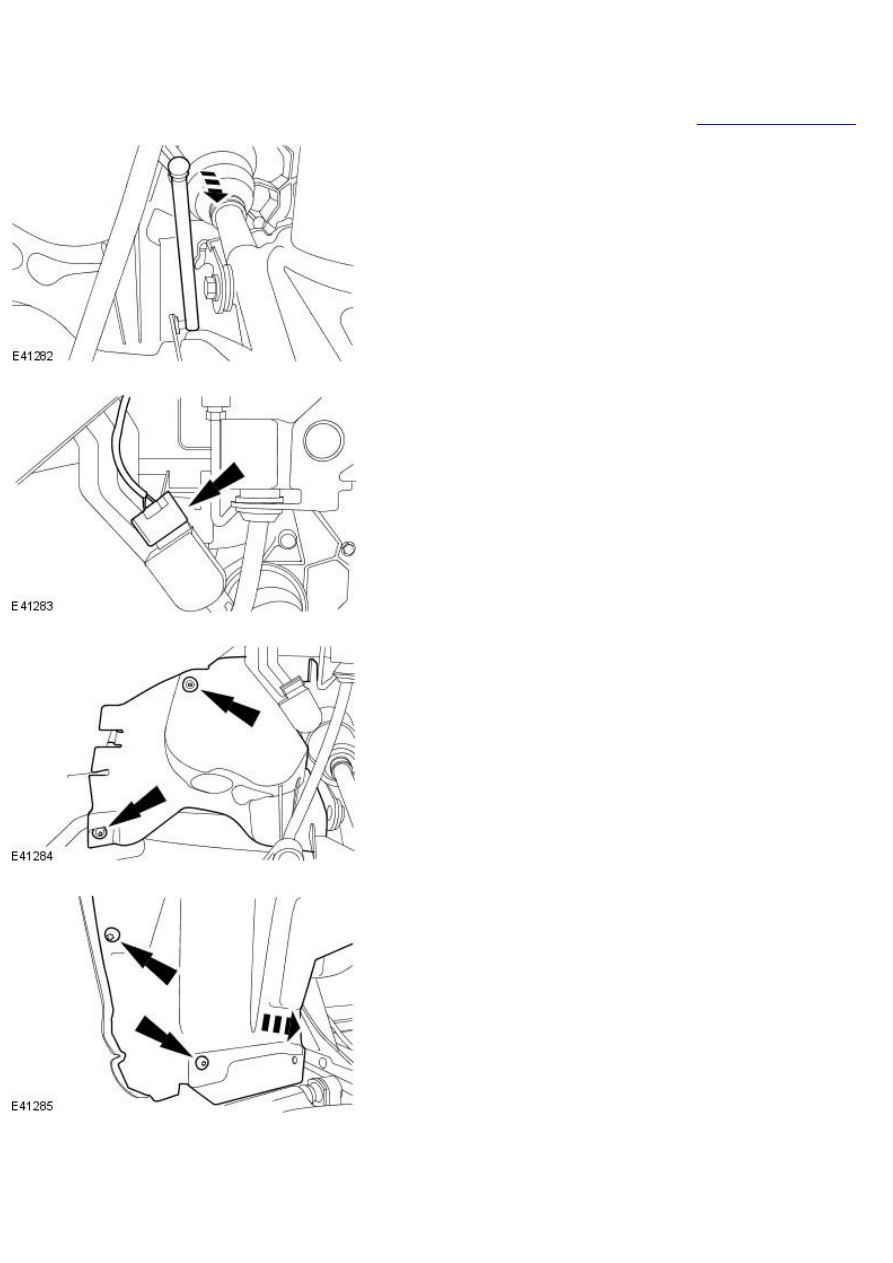

Exterior Lighting - Headlamp Leveling Sensor

Removal and Installation

Removal

1. Remove the wheel and tire assembly.

For additional information, refer to Section

 204-04 Wheels and Tires

.

2. Detach the link rod from the headlamp leveling sensor.

3. Disconnect the headlamp leveling sensor electrical connector.

4. Remove the fender splash shield access panel.

5. Detach the fender splash shield.

6. Remove the headlamp leveling sensor.

Installation

1. To install, reverse the removal procedure.
