Jaguar X-Type Sedan and Estate (Wagon). Manual - part 546

Published: 11-May-2011

Exterior Lighting - Ballast

Removal and Installation

Removal

1. Remove the headlamp assembly.

For additional information, refer to

Headlamp Assembly -

in this section.

2. Remove the bulb cover.

3. Disconnect the ballast module electrical connector.

4. Remove the ballast module.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Exterior Lighting - Front Fog Lamp

Removal and Installation

Removal

1. Remove the radiator splash shield. For additional information, refer

toSection

 501-02 Front End Body Panels

.

2. Disconnect the fog lamp electrical connector.

3. Remove the fog lamp retaining screws.

4. Remove the fog lamp.

1. Release the fog lamp retaining tang.

2. Remove the fog lamp.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Exterior Lighting - Headlamp Assembly

Removal and Installation

Removal

All vehicles

1. Remove the front bumper cover. For additional information, refer to

For additional information, refer to:

Front Bumper Cover

 (501-19

Bumpers, Removal and Installation).
.

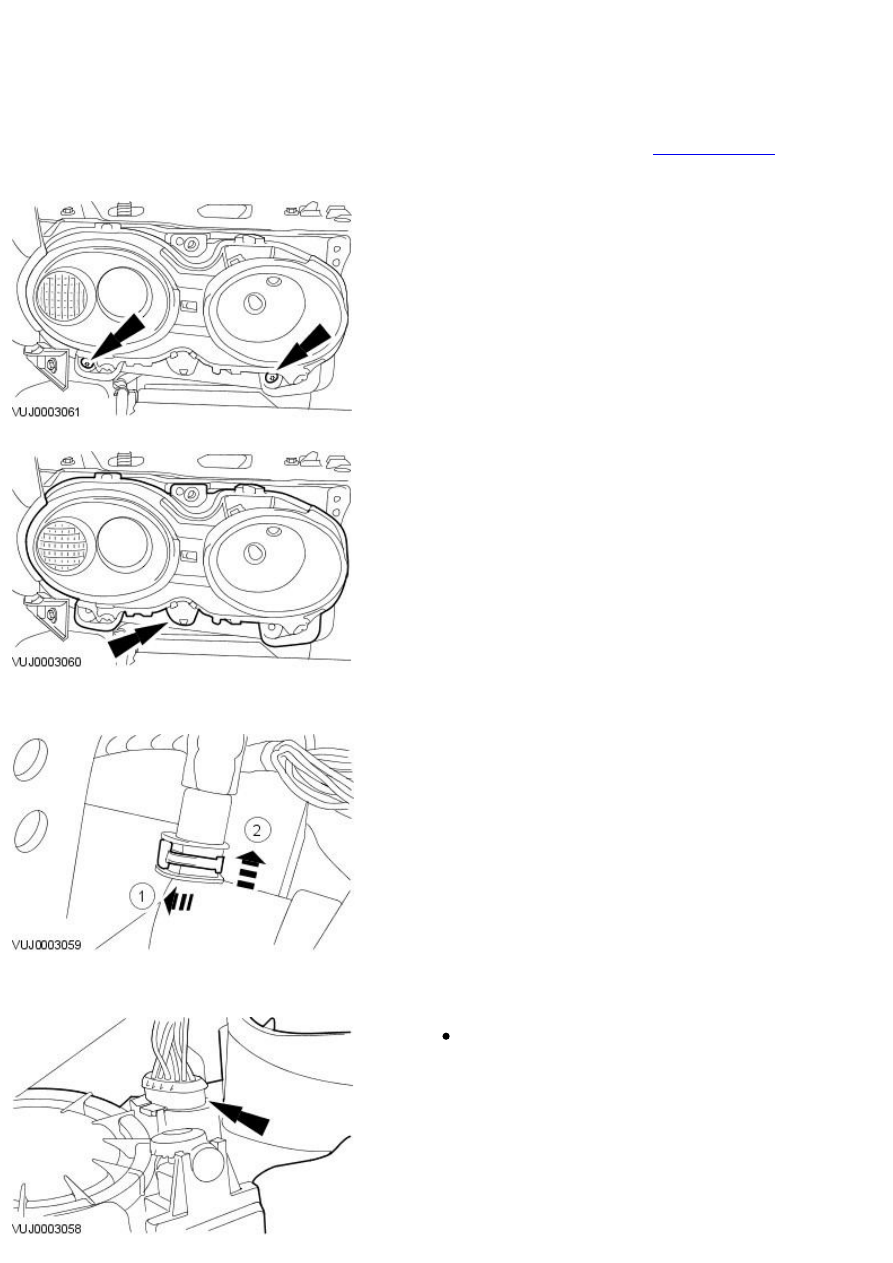

2. Remove the headlamp assembly retaining bolts.

3. Detach the headlamp assembly.

Vehicles with headlamp washers

4. Disconnect the headlamp washer hose.

1. Release the headlamp washer hose retaining clip.

2. Disconnect the headlamp washer hose.

All vehicles

5. Remove the headlamp assembly.

Disconnect the electrical connector.

Vehicles with headlamp washers

6. Remove the headlamp washer motor.

Installation

1. To install, reverse the removal procedure.

2. Check the headlamp adjustment, refer to

For additional information, refer to:

Headlamp Adjustment

 (417-01

Exterior Lighting, General Procedures).
