Jaguar X-Type Sedan and Estate (Wagon). Manual - part 543

Published: 11-May-2011

Speakers - Speakers

Description and Operation

All Vehicles

Optimum acoustic detail is achieved through mounting the speakers high on each door panel.

The premium sound system speakers are powered by a separate, remote amplifier.
For additional information, refer to:

Audio System

 (415-01 Audio Unit, Description and Operation).

The standard sound system speakers are powered by the audio unit.

4-Door

The standard sound system comprises six speakers, two mid/bass and two tweeters in the front doors, and two full range speakers in the
rear doors.

The premium sound system comprises ten speakers:

Four high power and high quality speakers mounted in each door.
Four door mounted tweeters.
Two sub-woofers mounted beneath the rear parcel shelf.

Wagon

The standard sound system on wagon comprises six speakers, two mid/bass and two tweeters in the front doors, and two full range
speakers in the rear doors.

The premium sound system comprises nine speakers:

Four high power and high quality speakers mounted in each door.
Four door mounted tweeters.
An enclosed sub-woofer mounted behind the right-hand loadspace trim.

Published: 11-May-2011

Speakers - Speakers

Diagnosis and Testing

Inspection and Verification

1. Verify the customer concern.

1.

2. Visually inspect for obvious signs of electrical damage.

2.

Visual Inspection Chart

Electrical

W iring for damage and corrosion

Electrical connectors

Speakers for damage or deterioration

Rear speaker amplifier

3. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before proceeding to the next

step.

3.

4. If the cause is not visually evident, verify the symptom and refer to the Jaguar Approved Diagnostic System.

4.

Published: 11-May-2011

Speakers - Front Door Speaker

Removal and Installation

Removal

1. Remove the door trim panel. For additional information, refer to Section

501-05 Interior Trim and Ornamentation

.

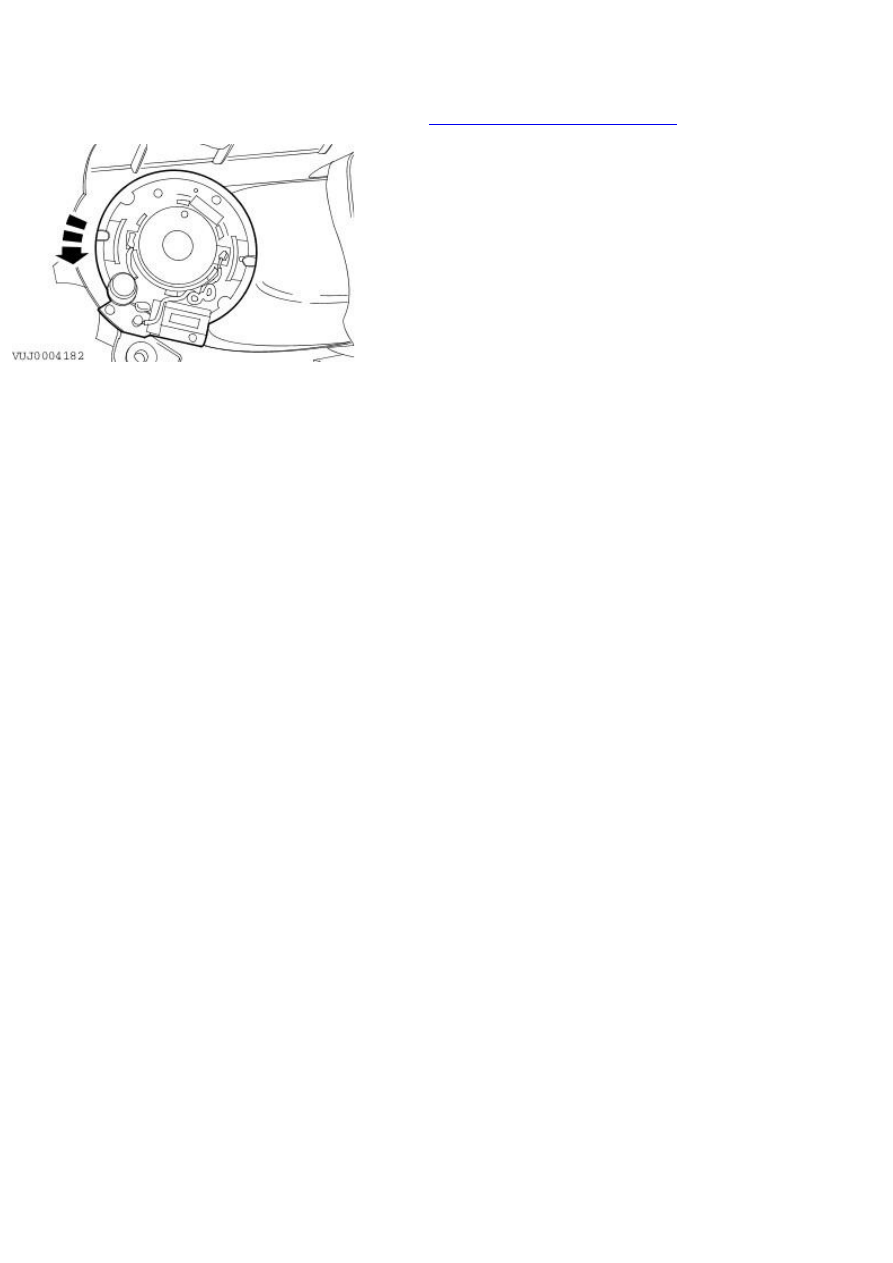

2. Remove the front speaker.

1. Disconnect the electrical connector.

2. Remove the front speaker.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Speakers - Front Door Tweeter Speaker

Removal and Installation

Removal

1. Remove the door trim panel. For additional information, refer to Section

501-05 Interior Trim and Ornamentation

.

2. Remove the front tweeter speaker.

Installation

1. To install, reverse the removal procedure.
