The DAB system uses the antenna in the roof pod antenna module and also the rear window heater elements for DAB reception. The
antenna module receives L band signals which are passed directly to the DAB module in the luggage compartment. The rear window
elements receive band 3 signals. The band 3 signals received by the rear window elements are passed through a DAB antenna amplifier
before being passed to the DAB module located in the luggage compartment. The DAB antenna amplifier is located on the

RH (right-hand)

'C' pillar adjacent to the rear window. The amplifier is connected to the rear screen elements by a connector which attaches to the
uppermost press stud on the

RH

 of the rear screen

The AM/FM signals are received by elements in the rear window. The AM signals are received by elements located mainly in the upper

LH

(left-hand)

 side of the rear window. The FM signals are received by elements across the whole of the rear window. The received signals are

passed through an AM/FM antenna amplifier before being passed to the audio unit. The AM/FM antenna amplifier is located on the

LH

 'C'

pillar adjacent to the rear window. The amplifier is connected to the rear screen elements by a connector which attaches to press studs on
the rear screen elements. The rear window elements also incorporate reception for TV signals where a TV system is fitted.

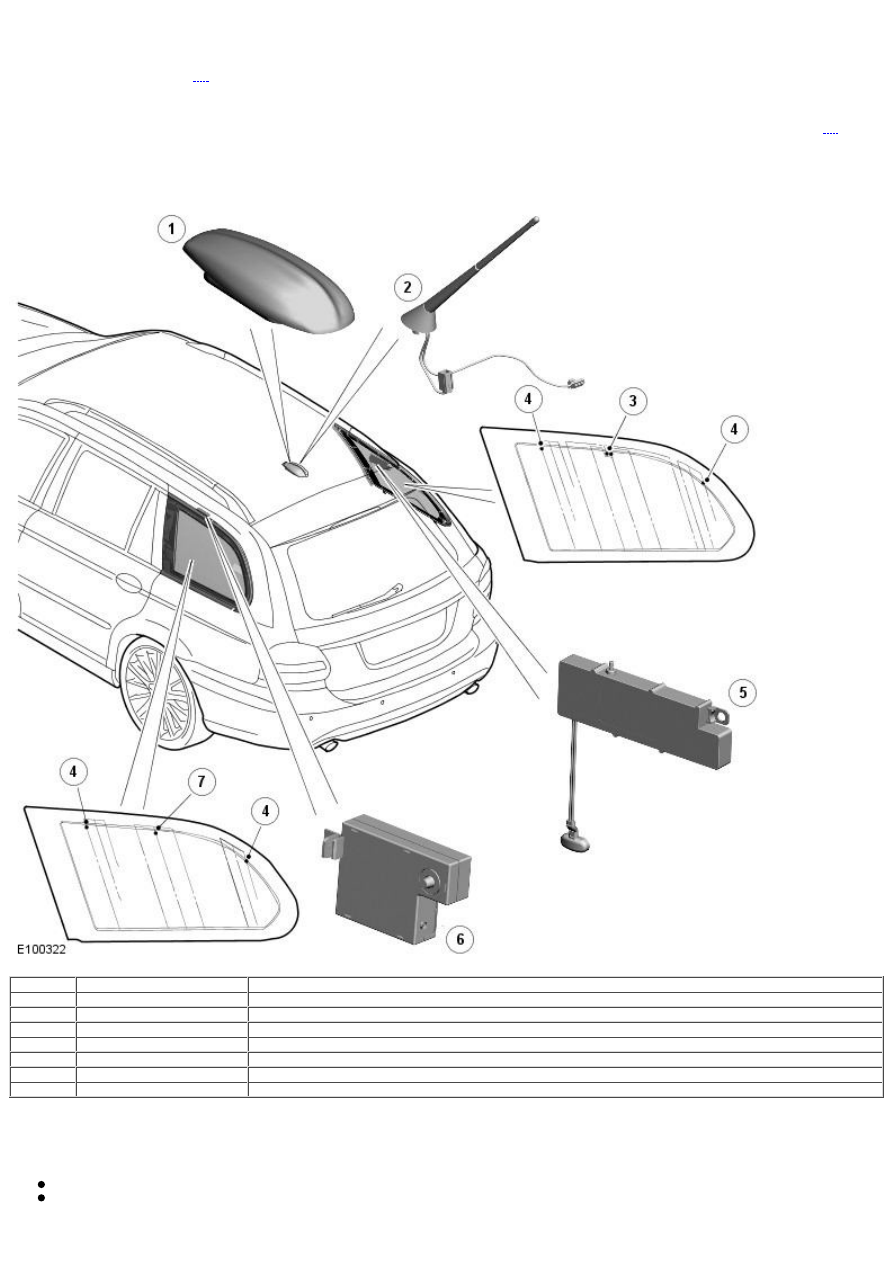

ANTENNA - WAGON

Item

Part Number

Description

1

-

Roof pod antenna module (vehicles from 2009MY)

2

-

Antenna assembly (vehicles up to 2009MY)

3

-

AM/FM antenna

4

-

Television (TV) antenna

5

-

AM/FM antenna amplifier

6

-

DAB/VICS antenna amplifier

7

-

DAB/VICS (Japan only) antenna

Wagon - Vehicles up to 2009MY

The antenna assembly is mounted at the rear of the roof panel, and incorporates the AM, FM and Cellular Phone functions.

The antenna is available in two versions:

AM, FM and Cellular Phone.
AM and FM only.

All vehicles with the pre-installed cellular phone wiring are fitted with the AM/FM and cellular phone antenna as standard.

Access to the antenna assembly fixing nut can only be gained by lowering the headliner.

Wagon - Vehicles from 2009MY

Vehicles from 2009MY are fitted with a roof pod antenna module. The module is secured to the vehicle roof panel with 2 lock nuts and
washers screwed onto captive studs in the module. The module can contain the following antennae dependant on the vehicle equipment
specification:

DAB antenna only

GPS

 antenna only

DAB and

GPS

 antennae.

• NOTE: On vehicles not fitted with DAB or

GPS

 an empty module is fitted.

The DAB system uses the antenna in the roof pod antenna module and also elements in the

LH

 rear side window for DAB reception. The

antenna module receives L band signals which are passed directly to the DAB module in the luggage compartment. The side window
elements receive band 3 signals. The band 3 signals received by the side window elements are passed through a DAB antenna amplifier
before being passed to the DAB module located in the luggage compartment. The DAB antenna amplifier is located on the body above the
side window. The amplifier is connected to the elements by a connector which attaches to the center press stud on the

LH

 side window

elements. The

LH

 side window also incorporates elements for the TV system if fitted.

The AM/FM signals are received by elements in the

RH

 rear side window. The AM/FM signals are received by the elements located centrally

in the side window. The received signals are passed through an AM/FM antenna amplifier before being passed to the audio unit. The AM/FM
antenna amplifier is located on the body above the side window. The amplifier is connected to the elements by a connector which attaches
to press studs on the side window elements. The

RH

 side window also incorporates elements for the TV system if fitted.

Published: 11-May-2011

Antenna - Antenna

Diagnosis and Testing

Inspection and Verification

1. Verify the customer concern.

1.

2. Visually inspect for obvious signs of electrical damage.

2.

Visual Inspection Chart

Electrical

Module

FM anntena

AM antenna

W iring harness for damage or corrosion

Electrical connector(s)

3. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before proceeding to the next

step.

3.

4. If the cause is not visually evident, verify the symptom and refer to the Jaguar Approved Diagnostic System.

4.

Published: 11-May-2011

Antenna - AntennaWagon

Removal and Installation

Removal

1. Remove the overhead console.

For additional information, refer to:

Overhead Console

 (501-12

Instrument Panel and Console, Removal and Installation).

2. Remove the both sun visors.

For additional information, refer to:

Sun Visor

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

3. Remove the sun visor retaining clips.

4. NOTE: Right-hand shown, left-hand similar.

Detach the front door opening weatherstrip.

5. Remove both A-pillar trim panels.

For additional information, refer to:

A-Pillar Trim Panel

 (501-05 Interior

Trim and Ornamentation, Removal and Installation).

6. NOTE: Right-hand shown, left-hand similar.

Detach the B-pillar upper trim panel.

7. NOTE: Right-hand shown, left-hand similar.

Detach the B-pillar lower trim panel.
