Jaguar X-Type Sedan and Estate (Wagon). Manual - part 539





Published: 11-May-2011

Audio Unit - Compact Disc (CD) ChangerWagon

Removal and Installation

Removal

1. NOTE: Make sure the audio unit pin code is available before
disconnecting the battery ground cable.

Disconnect the battery ground cable.
For additional information, refer to:

Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables, General Procedures).

2. Raise the loadspace floor covering.

3. Remove the loadspace floor covering.

4. Remove the centre loadspace stowage compartment.

5. Remove the loadspace stowage compartment trim panel.

6. Remove the loadspace stowage compartment.

7. Remove the loadspace floor covering retaining screws.

8. Detach the loadspace floor covering upwards.

9. Remove the left-hand loadspace stowage compartment retaining screw.

10. Remove the left-hand loadspace stowage compartment.

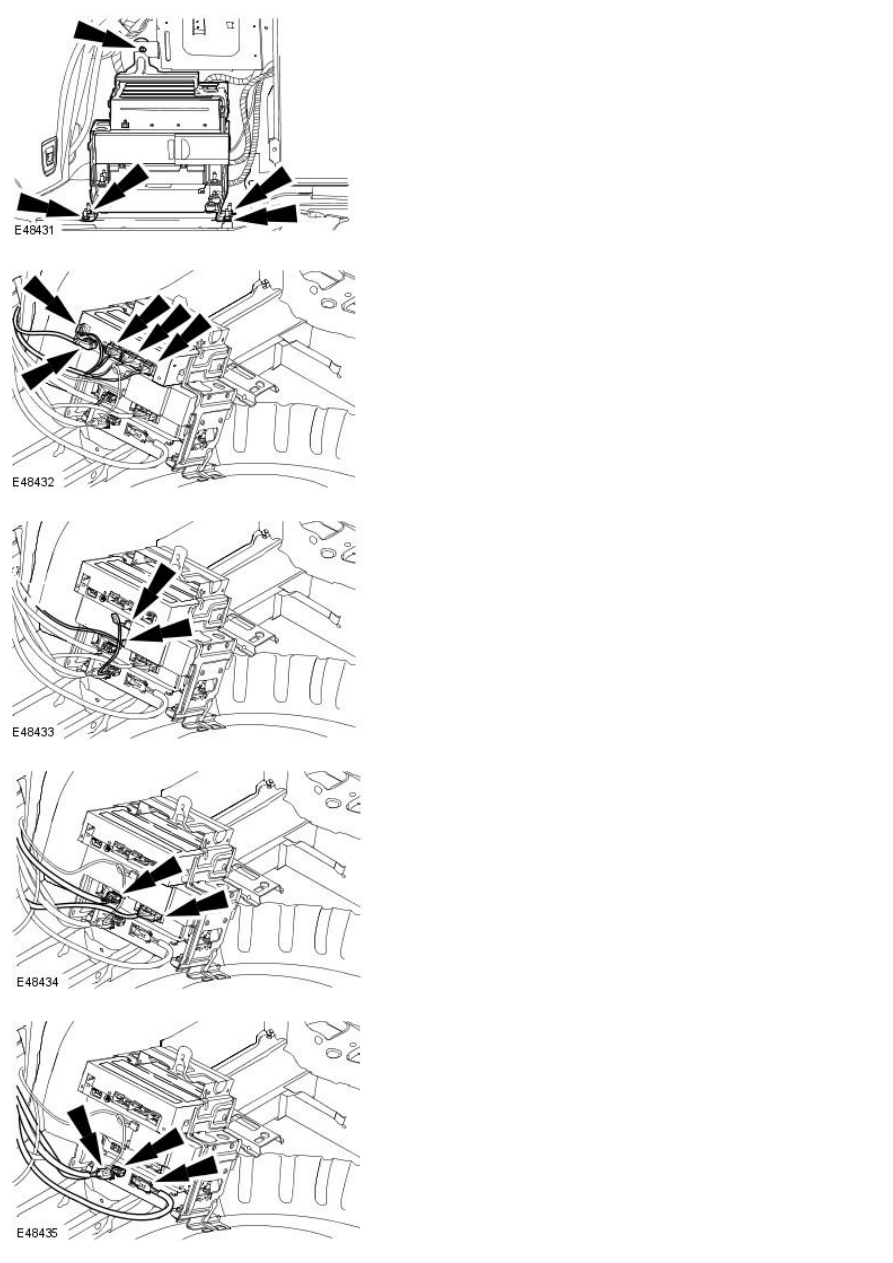

11. Detach the module retaining bracket.

12. Disconnect the navigation system module electrical connectors.

13. Disconnect the compact disc (CD) changer electrical connectors.

14. Disconnect the multifunction voice activated module electrical

connectors.

15. Disconnect the cellular phone module electrical connectors.

16. Remove the CD player retaining bolts.

17. Remove the CD player.

Installation

1. To install, reverse the removal procedure.

Tighten to 1 Nm.

2. Tighten to 1 Nm.
