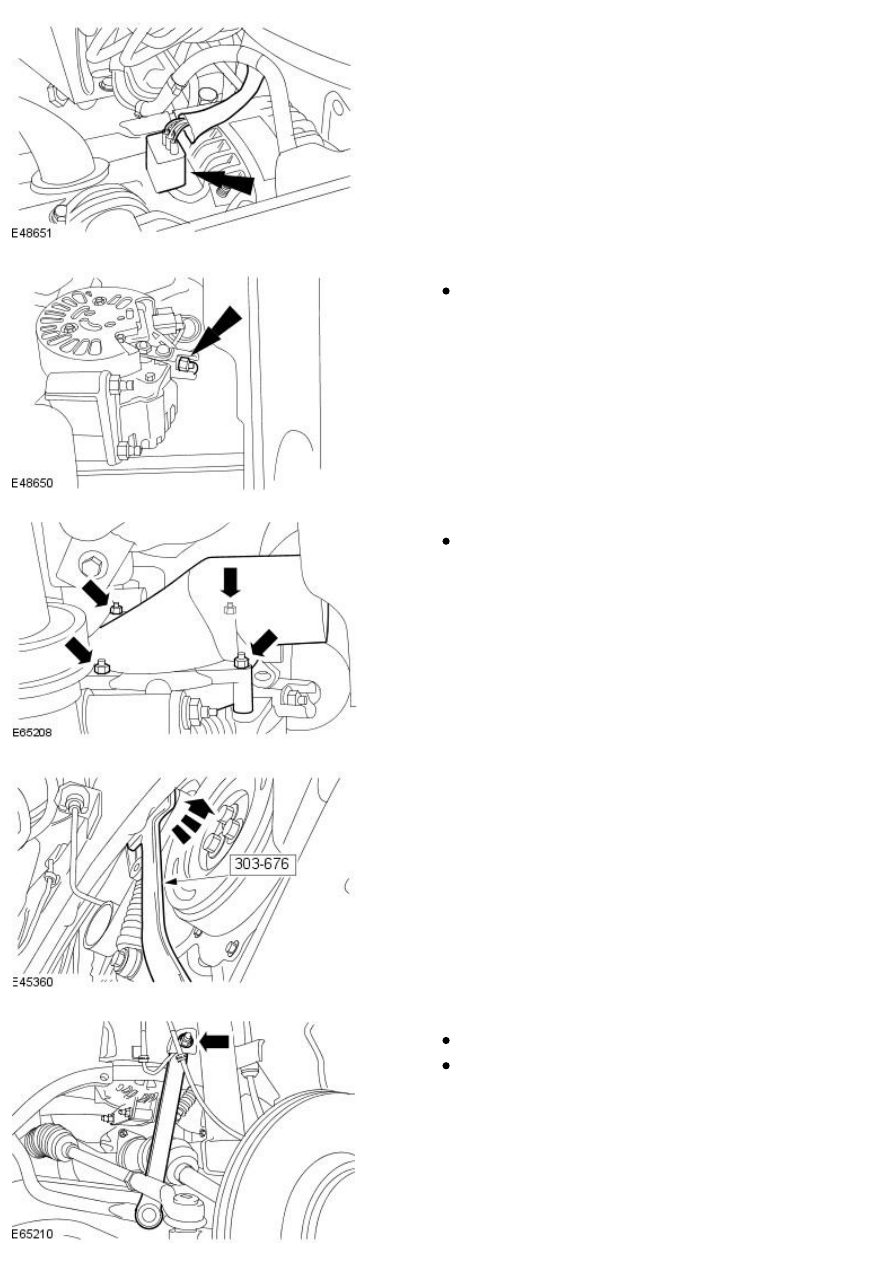

6. Connect the generator electrical connector.

7. Attach the generator positive cable.

Tighten to 12 Nm.

8. Install the generator cooling duct to the generator.

Tighten to 4 Nm.

9. Using the special tool, attach the accessory drive belt.

10. Attach the right-hand stabilizer bar link.

Attach the ABS wiring harness mounting bracket.

Tighten to 48 Nm.

11. Install the tie-rod end and the tie-rod end retaining nut.

Tighten to 35 Nm.

12. Install the right-hand wheel arch liner access cover.

13. Install the front, right-hand wheel and tire.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

14. Install the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

15. Connect the battery ground cable.

For additional information, refer to:

Battery Connect

 (414-01 Battery,

Mounting and Cables, General Procedures).

Published: 11-May-2011

Information and Entertainment System - General Information - Audio System

Diagnosis and Testing

Principle of Operation

For a detailed description of the Audio System and components, refer to the relevant Description and Operation section in the workshop
manual. REFER to:

Audio System

 (415-01 Audio Unit, Description and Operation),

Antenna

 (415-02 Antenna, Description and Operation),

Speakers

 (415-03 Speakers, Description and Operation).

Inspection and Verification

1. Verify the customer concern.

1.

2. Visually inspect for obvious signs of mechanical or electrical damage.

2.

• NOTE: Before any testing of the 'audio sound quality' make sure that the cassette tape mechanism is cleaned using the Jaguar cleaning
tape. Any testing material (tape, CD, radio, mini disc) should be of known 'good quality'. Avoid using tapes that are old, home recordings, or
damaged. Avoid using compact discs that are scratched, dirty, CDR's or CDRW 's. Avoid using radio stations that are in the AM band, weak
signal strength, inside buildings or poor reception areas. Use a good sound source for testing.

Mechanical

Electrical

Cassette tape mechanism cleanliness
Compact disc cleanliness
Mini disc cleanliness

Fuse(s)
Wiring Harness For Damage And Corrosion
Electrical Connector(s) Loose, Damaged Or Corrosion

3. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before proceeding to the next

step.

3.

• NOTE: If a new audio unit is being installed under warranty, please supply the digital data bus (D2B) ring configuration and the
diagnostic trouble code(s) with the returned unit to aid fault replication.

4. If the cause is not visually evident, verify the symptom and refer to the Jaguar approved diagnostic system.

4.

DTC Index

Gateway module

CAUTION: W hen probing connectors to take measurements in the course of the pinpoint tests, use the adaptor kit, part number

3548-1358-00

• NOTE: If the control module/component is suspect and the vehicle remains under manufacturer warranty, refer to the Warranty Policy and
Procedures manual (section B1.2), or determine if any prior approval program is in operation, prior to the installation of a new
module/component.

• NOTE: When performing voltage or resistance tests, always use a digital multi meter (DMM) accurate to three decimal places and with a
current calibration certificate. When testing resistance, always take the resistance of the DMM leads into account.

• NOTE: Check and rectify basic faults before beginning diagnostic routines that involve pinpoint tests.

• NOTE: Inspect connectors for signs of water ingress, and pins for damage and/or corrosion.

• NOTE: If DTCs are recorded and, after performing the pinpoint tests, a fault is not present, an intermittent concern may be the cause.
Always check for loose connections and corroded terminals.

DTC

Description

Possible Causes

Action

B11A4 DAB L Band Antenna

Gateway module (digital audio
broadcast band L band) antenna
circuit - short to power, ground
or open circuit

Carry out any pinpoint tests associated with this DTC using
the manufacturer approved diagnostic system. Refer to
electrical circuit diagrams, notes and check (digital audio
broadcast L band) antenna circuit for short to power, ground or
open circuit

B11A5 DAB Band 3 Antenna

Gateway module (digital audio
broadcast band 3) antenna
circuit - short to power, ground
or open circuit

Carry out any pinpoint tests associated with this DTC using
the manufacturer approved diagnostic system. Refer to
electrical circuit diagrams, notes and check (digital audio
broadcast band 3) antenna circuit for short to power, ground or
open circuit

B1238 High Temperature

Gateway module - over
temperature

Check gateway module and location for causes of excessive
temperature, install a new gateway module as required, refer
to the new module installation note at the top of the DTC
Index

B1342 Internal failure in Gateway

module

Gateway module - internal
failure

Internal failure install a new gateway module as required,
refer to the new module installation note at the top of the
DTC Index

B1A89 SDARS or Digital Tuner

Antenna

Gateway module satellite radio
module or digital tuner antenna
circuit - short to power, ground
or open circuit

Carry out any pinpoint tests associated with this DTC using
the manufacturer approved diagnostic system. Refer to
electrical circuit diagrams, notes and check satellite radio
module or digital tuner antenna circuit for short to power,
ground or open circuit

B2477 Module Configuration Failure

Gateway module - configuration
failure

The module can be configured using the new module
procedure. Check and configure as required

U0193 Lost Communication with

Digital Audio Control Module
A Satellite Radio Module

Gateway module - lost
communication with satellite
radio module

Carry out any pinpoint tests associated with this DTC using
the manufacturer approved diagnostic system. Refer to
electrical circuit diagrams, notes and check satellite radio
module power and bus circuit to gateway module on MOST ring

DTC

Description

Possible Causes

Action

U0194 Lost Communication with

Digital Audio Control Module
B Digital Audio Broadcast
Module

Gateway module - lost
communication with digital
audio broadcast module

Carry out any pinpoint tests associated with this DTC using
the manufacturer approved diagnostic system. Refer to
electrical circuit diagrams, notes and check digital audio
broadcast module power and bus circuit to gateway module on
MOST ring

U0237 Lost Communication with

Digital Audio Control Module
C IBOC In Band On Channel /
HD Radio

Gateway module - lost
communication with Digital
Audio Control Module C

Carry out any pinpoint tests associated with this DTC using
the manufacturer approved diagnostic system. Refer to
electrical circuit diagrams, notes and check Digital Audio
Control Module C power and bus circuit to gateway module on
MOST ring

U1A15 Incomplete MOST Ring

Reported By ICM

Gateway module - (MOST) ring
break

Carry out any pinpoint tests associated with this DTC using
the manufacturer approved diagnostic system. Refer to
electrical circuit diagrams, notes and check (MOST) circuit for
ring break

U2601 (D2B)Wake-up Line Short to

Ground

Gateway module - wake-up line
short to ground

Carry out any pinpoint tests associated with this DTC using
the manufacturer approved diagnostic system. Refer to
electrical circuit diagrams, notes and check gateway module
(D2B) wake-up line for short to ground

U2609 (D2B)Wake-up pulse width

out of spec

Gateway module - wake-up line
fault (pulse< 50mS, pulse >
110mS)

Refer to electrical circuit diagrams, notes and check gateway
module (D2B) wake-up line circuit for fault

U2610 (D2B) Slave ECU fails to

receive a report position

Gateway module - during
initialization no position status
report is received from one or
more slave modules

Refer to electrical circuit diagrams, notes and check (D2B)
slave modules and circuit for fault, replace as required, refer to
the new module installation note at the top of the DTC Index

U2611 (D2B) Slave ECU fails to

receive an alarm clear
command

Gateway module - on entering
alarm state, slave ECU has
failed to receive alarm clear
command

Refer to electrical circuit diagrams, notes and check (D2B)
slave modules and circuit for fault, replace as required, refer to
the new module installation note at the top of the DTC Index

U3004 Digital Tuner (Most slave)

Internal fault

Gateway module - digital tuner
MOST slave module is
inoperative

Refer to electrical circuit diagrams, notes and check digital
tuner module replace as required, refer to the new
module/component installation note at the top of the DTC
Index

U3098 Digital Tuner (Most slave)

Over temperature

Gateway module - digital tuner
(Most slave) is hot

Check digital tuner module and location for causes of
excessive temperature, install a new module as required, refer
to the new module installation note at the top of the DTC
Index

Radio Head Unit

CAUTION: W hen probing connectors to take measurements in the course of the pinpoint tests, use the adaptor kit, part number

3548-1358-00

• NOTE: If the control module/component is suspect and the vehicle remains under manufacturer warranty, refer to the Warranty Policy and
Procedures manual (section B1.2), or determine if any prior approval program is in operation, prior to the installation of a new
module/component.

• NOTE: When performing voltage or resistance tests, always use a digital multimeter (DMM) accurate to three decimal places and with a
current calibration certificate. When testing resistance, always take the resistance of the DMM leads into account.

• NOTE: Check and rectify basic faults before beginning diagnostic routines that involve pinpoint tests.

• NOTE: Inspect connectors for signs of water ingress, and pins for damage and/or corrosion.

• NOTE: If DTCs are recorded and, after performing the pinpoint tests, a fault is not present, an intermittent concern may be the cause.
Always check for loose connections and corroded terminals.

DTC

Description

Possible Causes

Action

B1238 Over Temperature

Fault

Radio head unit, CD
multichanger - overheated
(+80 degrees Celsius)

Check cd multichanger module and location for causes of excessive
temperature, install a new module as required, refer to the new module
installation note at the top of the DTC Index

B1342 ECU Internal Failure

Radio head unit - no radio
function

Refer to electrical circuit diagrams, notes and check Radio head unit radio
functions for fault, replace as required, refer to the new module
installation note at the top of the DTC Index

B2004 Internal Media Over

Temperature Fault

Radio head unit - internal
cd/md has overheated

Check Radio head unit and location for causes of excessive temperature,
install a new module as required, refer to the new module installation
note at the top of the DTC Index

B2401 Audio Tape Deck

Mechanism Fault

Radio head unit - tape
loading, tape eject, tape
stuck, tape cut and seek
stop error

Refer to electrical circuit diagrams, check radio head unit install a new
module as required, refer to the new module installation note at the top
of the DTC Index

B2403 Audio CD/DJ Internal

Fault

Radio head unit, CD
multichanger module - cd
eject error, cd loading error

Refer to electrical circuit diagrams, notes and check cd multichanger
module install a new module as required, refer to the new module
installation note at the top of the DTC Index

B2477 Module Configuration

Failure

Radio head unit -
configuration failure

The module can be configured using the new module procedure. Check
and configure as required

B2888 Audio Headunit Media

Fault

Radio head unit - tape
loading, tape eject, tape
stuck, tape cut and seek
stop error

Check radio head unit install a new module as required, refer to the new
module installation note at the top of the DTC Index
