Generator and Regulator - Generator2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma

Removal and Installation

Special Tool(s)

Separator, ball joint

204-192

Release tool, belt tensioner

303-676

Removal

1. Disconnect the battery ground cable.

For additional information, refer to:

Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables, General Procedures).

2. Remove the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

3. Remove the front, right-hand wheel and tire.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

4. Remove the right-hand wheel arch liner access cover.

5. Remove the tie-rod end retaining nut.

6. NOTE: W hen the tie-rod end is separated from the wheel hub assembly,
the ball joint seal should be protected to prevent damage.

Using the special tool, detach the tie-rod end.

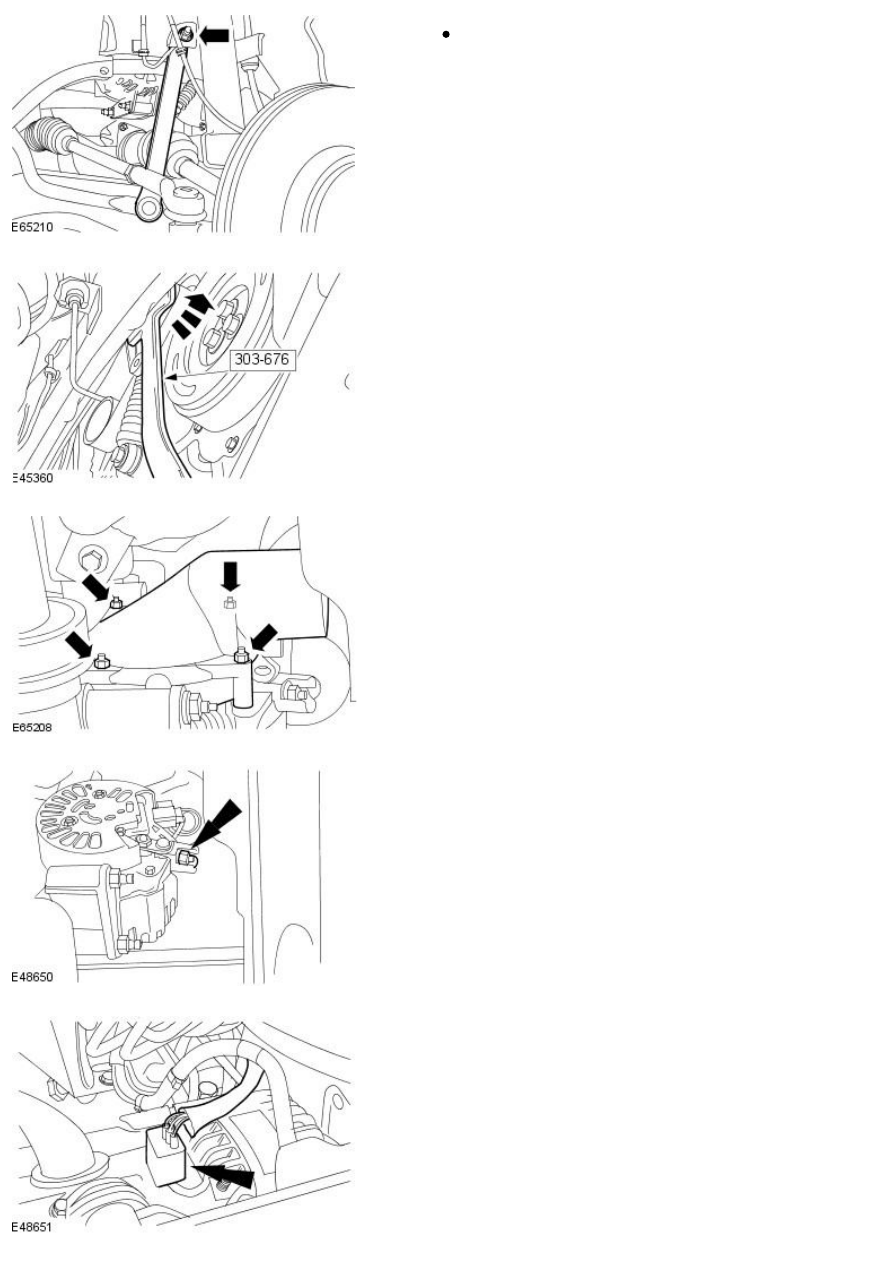

7. Detach the right-hand stabilizer bar link.

Reposition the anti-lock brake system (ABS) wiring harness
mounting bracket.

8. Using the special tool, detach the accessory drive belt.

9. Remove the generator cooling duct from the generator.

10. Detach the generator positive cable.

11. Disconnect the generator electrical connector.

12. Remove the generator upper retaining bolt.

13. Remove the generator retaining nuts.

14. Remove the generator mounting studs.

15. Remove the generator.

Installation

1. Install the generator.

2. Install the generator mounting studs.

Tighten to 15 Nm.

3. Loosely install the generator retaining nuts.

4. Install the generator upper retaining bolt.

1. Tighten to 47 Nm.

5. Tighten to 47 Nm.
