Jaguar X-Type Sedan and Estate (Wagon). Manual - part 520

Published: 11-May-2011

Parking Aid - Rear Parking Aid SpeakerWagon, VIN Range: D86655->E43419

Removal and Installation

Removal

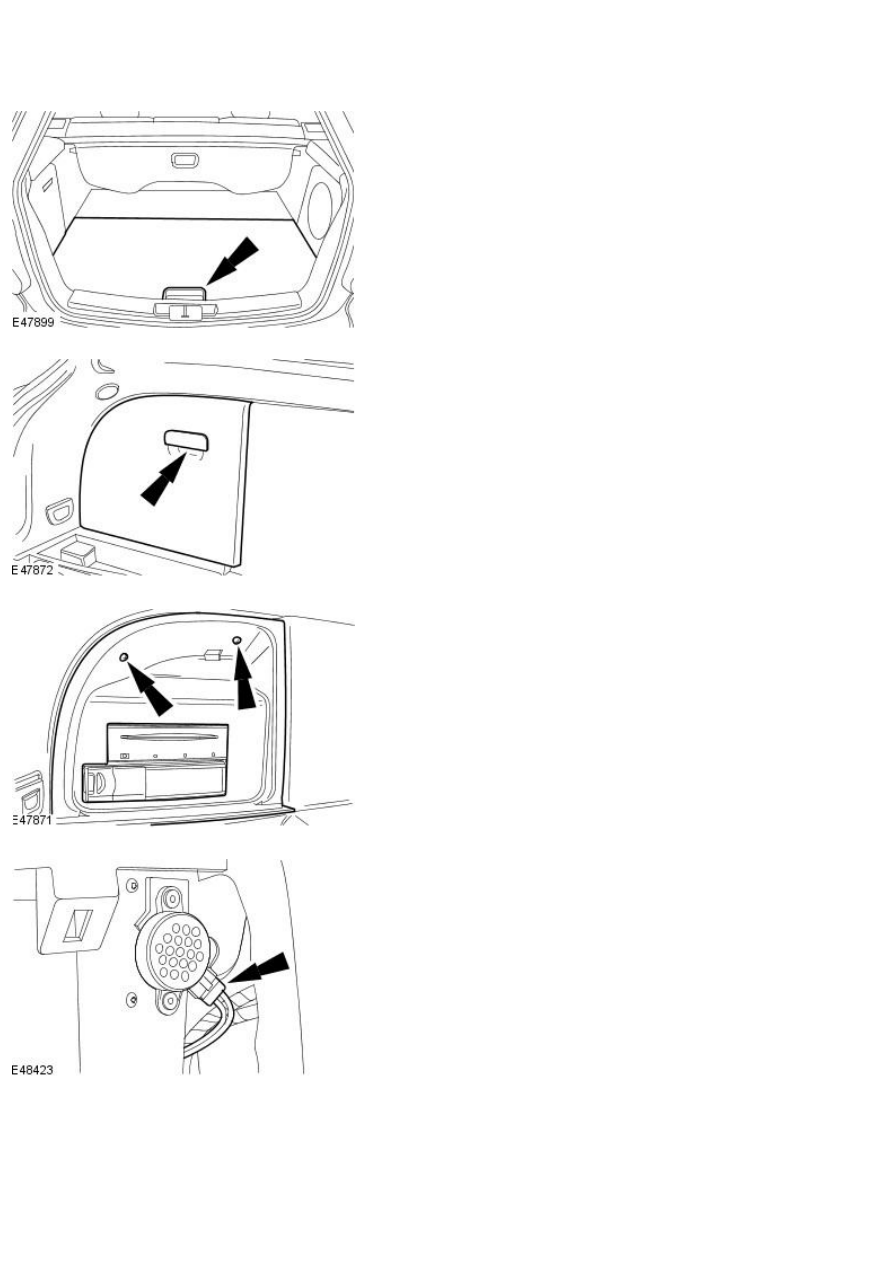

1. Raise the loadspace floor covering.

2. Remove the loadspace stowage compartment trim panel.

3. Remove the loadspace stowage compartment.

4. Disconnect the rear parking aid speaker electrical connector.

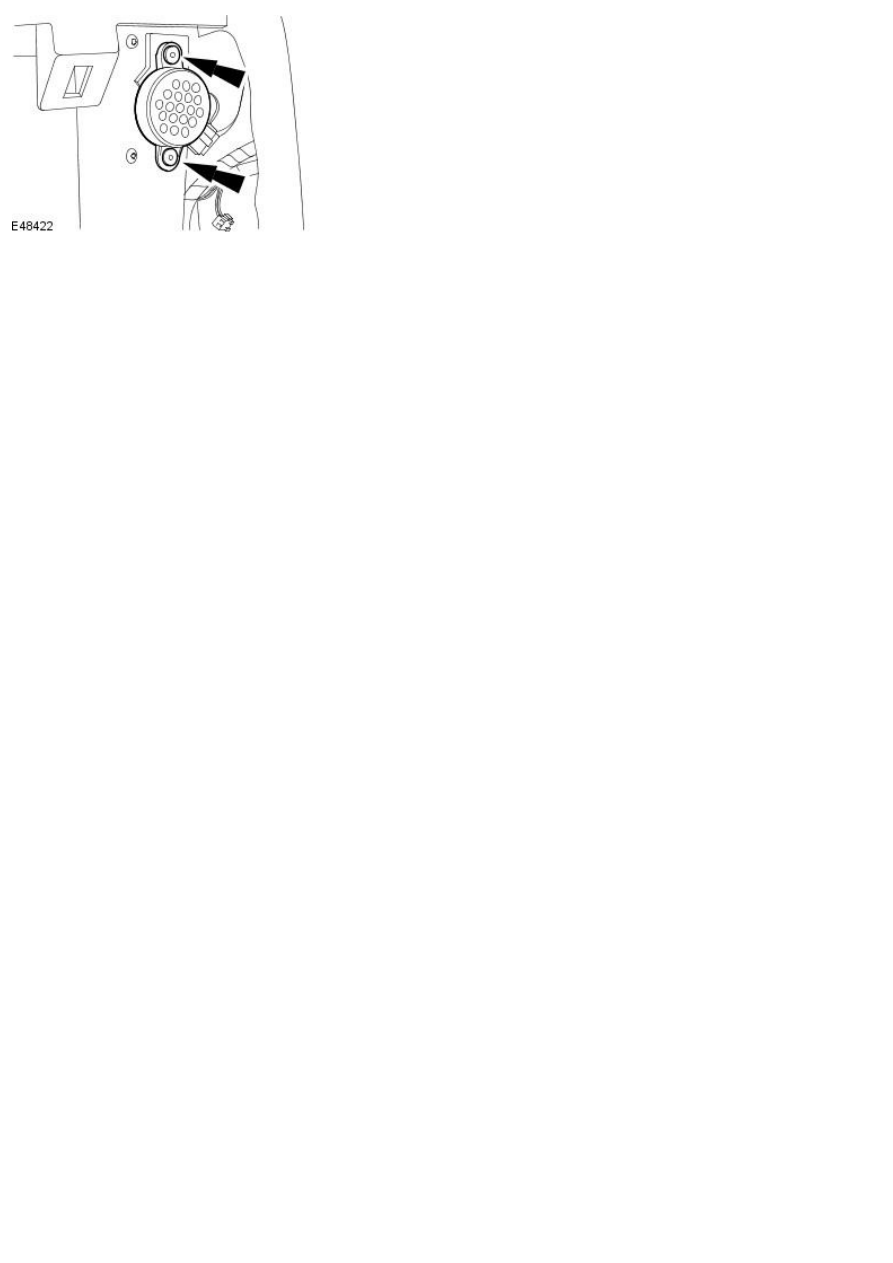

5. Remove the rear parking aid speaker.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Parking Aid - Rear Parking Aid SpeakerWagon, VIN Range: E43420->V99999

Removal and Installation

Removal

1. NOTE: The liftgate weatherstrip must be replaced once removed.

Remove and discard the liftgate opening weatherstrip.

2. Remove both C-pillar trim panels.

For additional information, refer to:

C-Pillar Trim Panel - W agon

 (501-05

Interior Trim and Ornamentation, Removal and Installation).

3. Remove both D-pillar trim panels.

For additional information, refer to:

D-Pillar Trim Panel

 (501-05 Interior

Trim and Ornamentation, Removal and Installation).

4. Remove the rear grab handles.

Reposition the screw covers.

Remove the screws.

5. Remove both luggage net retaining clips.

6. Detach the headliner.

7.

CAUTION: Make sure the headliner is not creased or folded. Failure

to follow this instruction may result in damage to the vehicle.

Lower the rear of the headliner to gain access to the rear parking aid
speaker.

8. Disconnect rear parking aid speaker electrical connector.

9. Remove the rear parking aid speaker.

Remove the 2 screws.

Installation

1. To install, reverse the removal procedure.

Install a new liftgate opening weatherstrip.
