Connect an ohmmeter between pins 1 and 3 of the clutch cancel switch.
Operate the clutch pedal up and down, while observing the resistance reading.

Does the resistance switch between open and closed circuit as the pedal is operated?
Yes

GO to G4

.

No

INSTALL a new clutch cancel switch. CLEAR the DTC. TEST the system for normal operation.

G4: CHECK THE SWITCH ACTION OF THE CLUTCH CANCEL SWITCH

Disconnect the ECM electrical connector, EN16.
Reconnect the clutch cancel switch electrical connector, PA4.
Connect a voltmeter between ECM electrical connector EN16, pin 33 (WG) and GROUND.
Turn the ignition switch to the ON position.
Operate the clutch pedal up and down, while observing the voltage reading.

Does the voltage switch between 0 volts and battery voltage as the pedal is operated?
Yes

INSTALL a new ECM. REFER to Section

 303-14A Electronic Engine Controls

 /

303-14B Electronic Engine Controls

.

Before replacing a ECM, contact Dealer technical support. CLEAR the DTC. TEST the system for normal operation.

No

GO to G5

.

G5: CHECK THE CLUTCH CANCEL SWITCH SIGNAL WIRE FOR CONTINUITY

Turn the ignition switch to the OFF position.
Disconnect clutch cancel switch electrical connector, PA4.
Measure the resistance between clutch cancel switch electrical connector PA4, pin 3 (W) and ECM electrical connector
EN16, pin 33 (WG).

Is the resistance less than 5 ohms?
Yes

No electrical fault in circuit. RECHECK DTCs.

No

REPAIR the circuit between clutch cancel switch electrical connector PA4, pin 3 (W) and ECM electrical connector EN16,
pin 33 (W G). For additional information, refer to wiring diagrams. CLEAR the DTC. TEST the system for normal
operation.

PINPOINT TEST H : P0834, P0835. CLUTCH PEDAL SAFETY SWITCH, HIGH/LOW VOLTAGE

TEST

CONDITIONS

DETAILS/RESULTS/ACTIONS

H1: CHECK THE POWER SUPPLY CIRCUIT TO THE CLUTCH PEDAL SAFETY SWITCH

Disconnect the clutch pedal safety switch electrical connector, PA5.
Turn the ignition switch to the ON position.
Measure the voltage between PA5, pin 1 (RW) and GROUND.

Is the voltage greater than 10 volts?
Yes

GO to H3

.

No

REPAIR the circuit between the clutch pedal safety switch electrical connector, PA5, pin 1 (RW) and the ignition
switch. For additional information, refer to wiring diagrams. CLEAR the DTC. TEST the system for normal operation.

H2: CHECK THE POWER SUPPLY CIRCUIT TO THE CLUTCH PEDAL SAFETY SWITCH FOR SHORT CIRCUIT TO BATTERY

Disconnect the clutch pedal safety switch electrical connector, PA5.
Turn the ignition switch to the OFF position.
Measure the voltage between PA5, pin 1 (RW) and GROUND.

Is the voltage greater than 1 volt?
Yes

REPAIR the short circuit. For additional information, refer to wiring diagrams. CLEAR the DTC. TEST the system for
normal operation.

No

GO to H3

.

H3: CHECK THE SWITCH ACTION OF THE CLUTCH PEDAL SAFETY SWITCH

Connect an ohmmeter between pins 1 and 2 of the clutch pedal safety switch.
Operate the clutch pedal up and down, while observing the resistance reading.

Does the resistance switch between open and closed circuit as the pedal is operated?
Yes

GO to H4

.

No

INSTALL a new clutch pedal safety switch. CLEAR the DTC. TEST the system for normal operation.

H4: CHECK THE SWITCH ACTION OF THE CLUTCH PEDAL SAFETY SWITCH

Disconnect the ECM electrical connector, EN16.
Reconnect the clutch pedal safety switch electrical connector, PA5.
Connect a voltmeter between ECM electrical connector EN16, pin 31 (B) and GROUND.
Turn the ignition switch to the ON position.
Operate the clutch pedal up and down, while observing the voltage reading.

Does the voltage switch between 0 volts and battery voltage as the pedal is operated?
Yes

INSTALL a new ECM. REFER to Section

 303-14A Electronic Engine Controls

 /

303-14B Electronic Engine Controls

.

Before replacing a ECM, contact Dealer technical support. CLEAR the DTC. TEST the system for normal operation.

No

GO to H5

.

H5: CHECK THE CLUTCH PEDAL SAFETY SWITCH SIGNAL WIRE FOR CONTINUITY

Turn the ignition switch to the OFF position.
Disconnect the clutch pedal safety switch electrical connector, PA5.
Measure the resistance between clutch pedal safety switch electrical connector PA5, pin 2 (W) and ECM electrical
connector EN16, pin 31 (B).

Is the resistance less than 5 ohms?
Yes

No electrical fault in circuit. RECHECK DTCs.

No

REPAIR the circuit between clutch pedal safety switch electrical connector PA5, pin 2 (W ) and ECM electrical connector

1
2
3

1
2

1
2

1

1

1
2
3

1
2
3

1
2

1

EN16, pin 31 (B). For additional information, refer to wiring diagrams. CLEAR the DTC. TEST the system for normal
operation.

PINPOINT TEST I : P1571. BRAKE ON/OFF SWITCH / BRAKE CANCEL SWITCH MALFUNCTION

TEST

CONDITIONS

DETAILS/RESULTS/ACTIONS

I1: CHECK THE POWER SUPPLY CIRCUIT TO THE BRAKE ON/OFF SWITCH

Disconnect the brake ON/OFF switch electrical connector, PA3.
Turn the ignition switch to the ON position.
Measure the voltage between PA3, pin 3 (NR) and GROUND.

Is the voltage greater than 10 volts?
Yes

GO to I2

.

No

REPAIR the circuit between the brake ON/OFF switch electrical connector, PA3, pin 3 (NR) and the ignition switch. For
additional information, refer to wiring diagrams. CLEAR the DTC. TEST the system for normal operation.

(This circuit icludes the inertia sw itch, ignition relay, and the central junction fuse box)

I2: CHECK THE POWER SUPPLY CIRCUIT TO THE BRAKE ON/OFF SWITCH FOR SHORT CIRCUIT TO BATTERY

Turn the ignition switch to the OFF position.
Measure the voltage between PA3, pin 3 (NR) and GROUND.

Is the voltage greater than 1 volt?
Yes

Repair the short circuit. For additional information, refer to wiring diagrams. CLEAR the DTC. TEST the system for
normal operation.

No

GO to I3

.

I3: CHECK THE BRAKE ON/OFF SWITCH SIGNAL WIRE FOR CONTINUITY

Disconnect the ECM electrical connector, EN16.
Measure the resistance between the ECM electrical connector, EN16, pin 8 (GO) and brake ON/OFF switch electrical
connector PA3, pin 1 (GW).

Is the resistance less than 5 ohms?
Yes

GO to I4

.

No

REPAIR the circuit between the ECM electrical connector, EN16, pin 8 (GO) and brake ON/OFF switch electrical
connector PA3, pin 1 (GW). For additional information, refer to wiring diagrams. CLEAR the DTC. TEST the system for
normal operation.

I4: CHECK THE SWITCH ACTION OF THE BRAKE ON/OFF SWITCH

Measure the resistance between pins 1 and 3 of the brake ON/OFF switch, with the brake pedal at rest.

Is the switch open circuit?
Yes

GO to I5

.

No

INSTALL a new brake ON/OFF Switch. CLEAR the DTC. TEST the system for normal operation.

I5: CHECK THE SWITCH ACTION OF THE BRAKE ON/OFF SWITCH

Measure the resistance between pins 1 and 3 of the brake ON/OFF switch, with the brake pedal depressed.

Is the resistance less than 5 ohms?
Yes

INSTALL a new ECM. REFER to Section

 303-14A Electronic Engine Controls

 /

303-14B Electronic Engine Controls

.

Before replacing a ECM, contact Dealer technical support. CLEAR the DTC. TEST the system for normal operation.

No

INSTALL a new brake ON/OFF switch. CLEAR the DTC. TEST the system for normal operation.

I6: CHECK THE POWER SUPPLY CIRCUIT TO THE BRAKE CANCEL SWITCH

Disconnect the brake cancel switch electrical connector, PA2.
Turn the ignition switch to the ON position.
Measure the voltage between PA2, pin 2 (NR) and GROUND.

Is the voltage greater than 10 volts?
Yes

GO to I7

.

No

REPAIR the circuit between the brake cancel switch electrical connector, PA2, pin 2 (NR) and the Ignition Switch. For
additional information, refer to wiring diagrams. CLEAR the DTC. TEST the system for normal operation.

(This circuit includes the inertia sw itch, ignition relay, and the central junction fuse box)

I7: CHECK THE POWER SUPPLY CIRCUIT TO THE BRAKE CANCEL SWITCH FOR SHORT CIRCUIT TO BATTERY

Disconnect the brake cancel switch electrical connector, PA2.
Turn the ignition switch to the OFF position.
Measure the voltage between PA2, pin 2 (NR) and GROUND.

Is the voltage greater than 1 volt?
Yes

Repair the short circuit. For additional information, refer to wiring diagrams. CLEAR the DTC. TEST the system for
normal operation.

No

GO to I8

.

I8: CHECK THE BRAKE CANCEL SWITCH SIGNAL WIRE FOR CONTINUITY

Disconnect the ECM electrical connector, EN16.
Measure the resistance between the ECM electrical connector, EN16, pin 9 (U) and brake cancel switch electrical
connector PA2, pin 1 (U).

Is the resistance less than 5 ohms?
Yes

GO to I9

.

No

REPAIR the circuit between the ECM electrical connector, EN16, pin 9 (U) and brake cancel switch electrical connector
PA2, pin 1 (U). For additional information, refer to wiring diagrams. CLEAR the DTC. TEST the system for normal
operation.

I9: CHECK THE SWITCH ACTION OF THE BRAKE CANCEL SWITCH

Measure the resistance between pins 1 and 2 of the brake cancel switch, with the brake pedal at rest.

1

Is the switch open circuit?
Yes

GO to I10

.

No

INSTALL a new brake cancel switch. CLEAR the DTC. TEST the system for normal operation.

I10: CHECK THE SWITCH ACTION OF THE BRAKE CANCEL SWITCH

Measure the resistance between pins 1 and 2 of the brake cancel switch, with the brake pedal depressed.

Is the resistance less than 5 ohms?
Yes

INSTALL a new ECM. REFER to Section

 303-14A Electronic Engine Controls

 /

303-14B Electronic Engine Controls

.

Before replacing a ECM, contact Dealer technical support. CLEAR the DTC. TEST the system for normal operation.

No

INSTALL a new brake cancel switch. CLEAR the DTC. TEST the system for normal operation.

Published: 11-May-2011

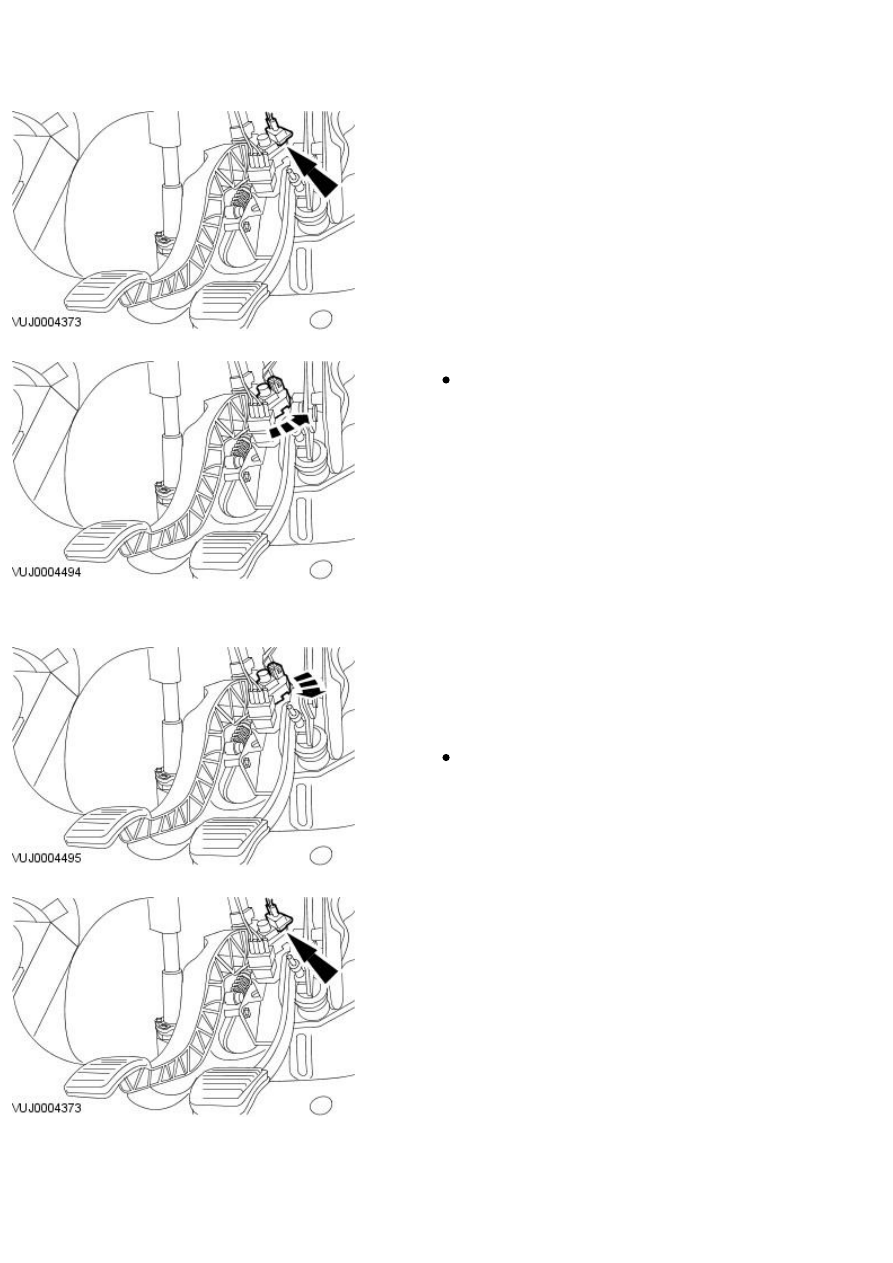

Speed Control - Speed Control Deactivator Switch

Removal and Installation

Removal

1. Disconnect the speed control deactivator switch electrical connector.

2. Remove the speed control deactivator switch.

Turn the speed control deactivator switch 45 degrees counter
clockwise.

Installation

1. NOTE: Operate the brake pedal to allow the speed control deactivator
switch plunger to remain in the fully extended position during installation.

• NOTE: Releasing and then pulling back on the brake pedal until the
pedal reaches the stop in the brake booster, will adjust the speed control
de-activator switch plunger to the required setting.

Install the speed control deactivator switch.

Turn the speed control deactivator switch 45 degrees clockwise.

2. Connect the speed control deactivator switch electrical connector.
