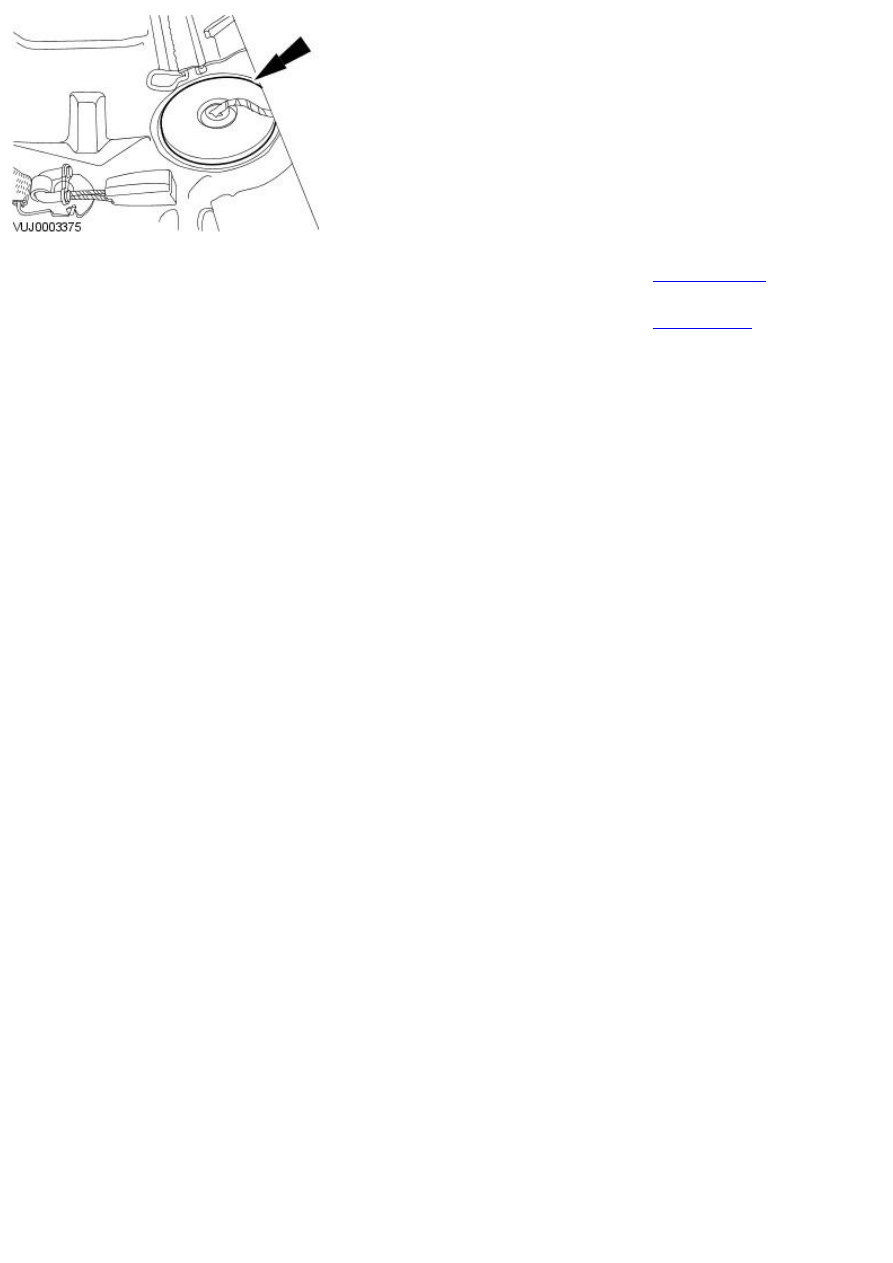

10. Attach the wiring harness grommet.

11. Install the rear seat cushion.

For additional information, refer to:

Rear Seat Cushion

 (501-10 Seating,

Removal and Installation).

12. Connect the battery ground cable.

For additional information, refer to:

Battery Connect

 (414-01 Battery,

Mounting and Cables, General Procedures).

Published: 11-May-2011

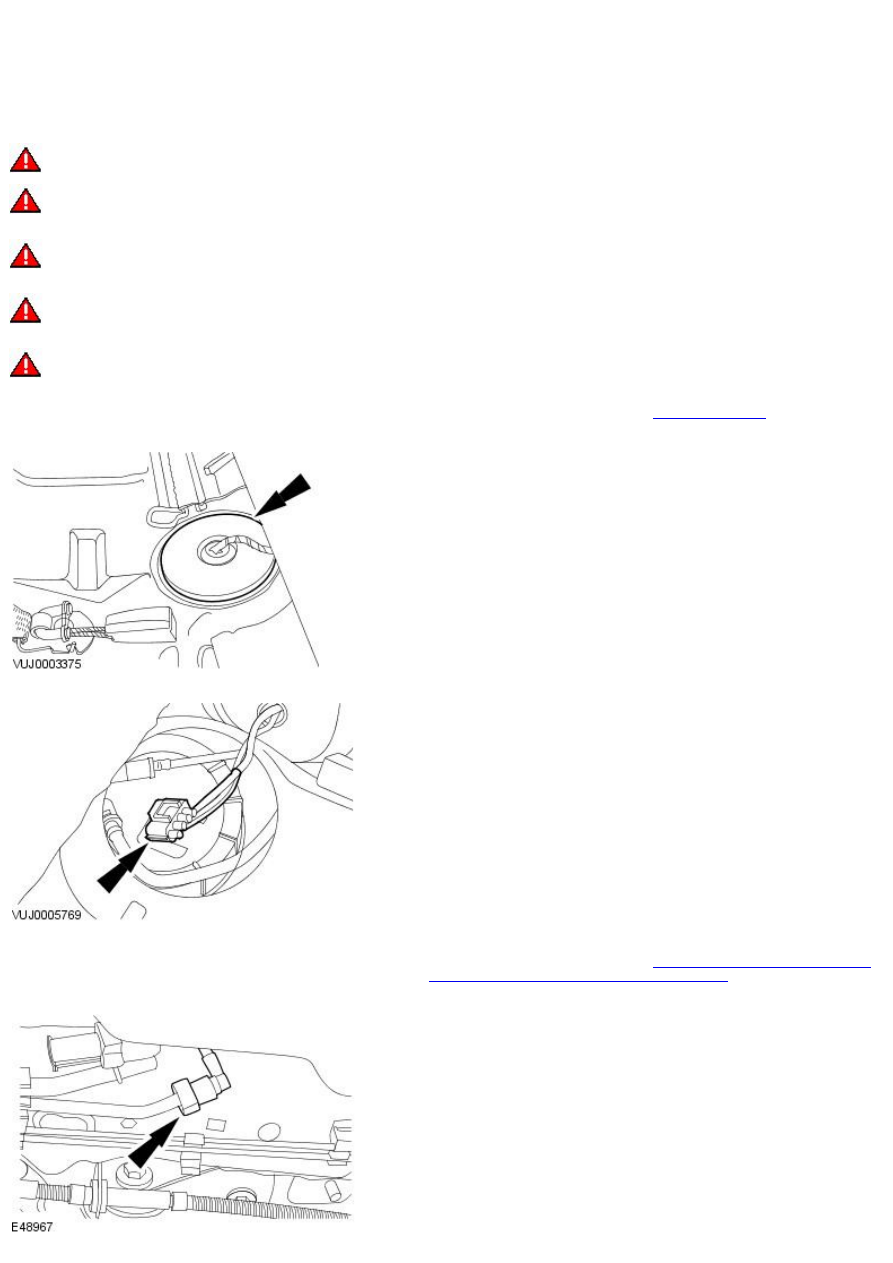

Fuel Tank and Lines - Fuel Tank2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma

Removal and Installation

Removal

• W ARNINGS:

 Place the vehicle in a well ventilated, quarantined area and arrange No Smoking signs about the vehicle.

 Do not smoke or carry lighted tobacco or an open flame of any type when working on or near any fuel related components. Failure to

follow these instructions may result in personal injury.

 Before any work is carried out on the fuel system, ground the vehicle to earth and maintain the ground connection until the work is

complete. Failure to follow this instruction may result in personal injury.

 This procedure involves fuel handling. Be prepared for fuel spillage at all times and always observe fuel handling precautions. Failure

to follow these instructions may result in personal injury.

 After carrying out repairs, the fuel system must be checked for leaks. Failure to follow this instruction may result in personal injury.

1. Remove the rear seat cushion.

For additional information, refer to:

Rear Seat Cushion

 (501-10 Seating,

Disassembly and Assembly).

2. Detach the wiring harness grommet.

3. Disconnect the electrical connector.

4. Drain the fuel tank.

For additional information, refer to:

Fuel Tank Draining - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (310-00 Fuel System -

General Information, General Procedures).

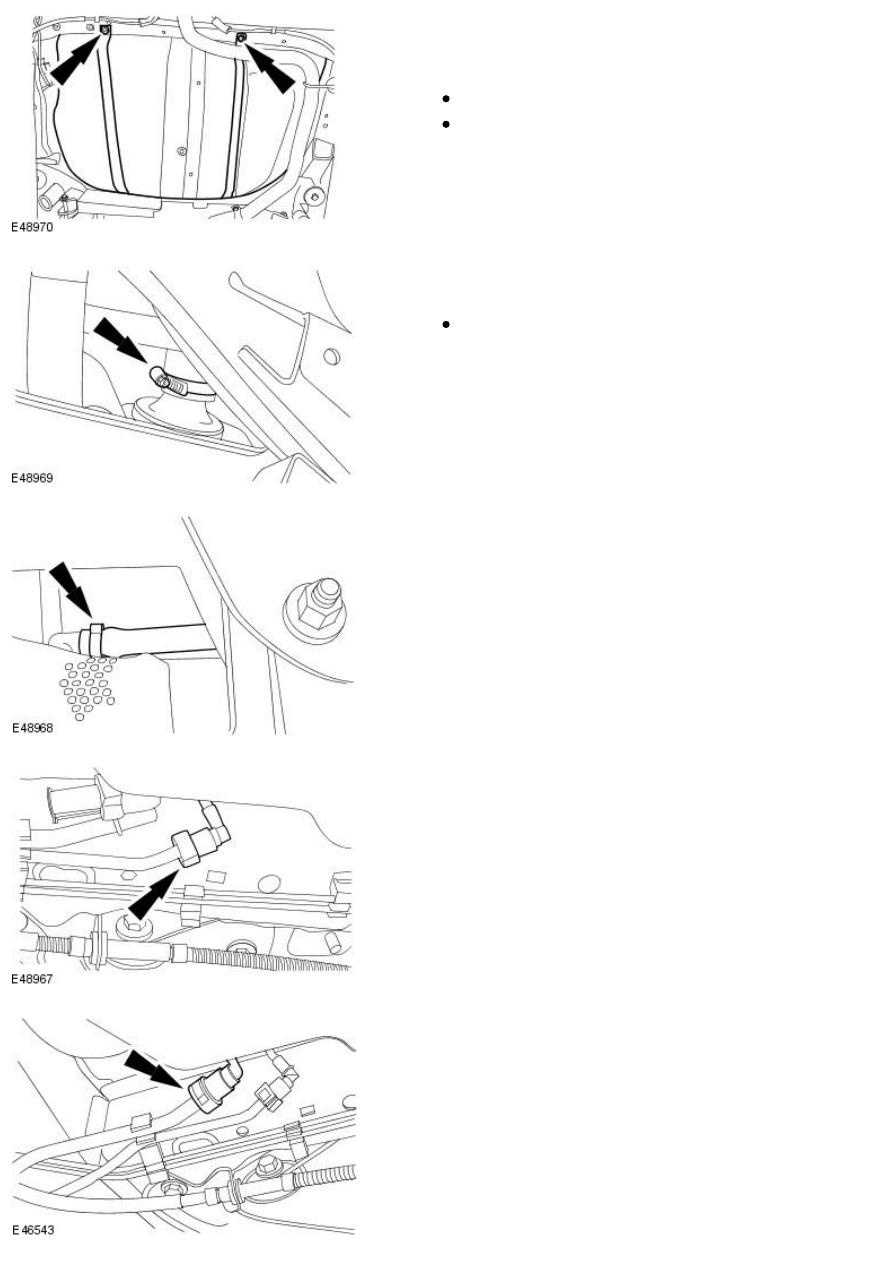

5. Disconnect the fuel return line.

6. Detach the breather hose from the fuel tank.

7. NOTE: Note the orientation of the fuel tank filler pipe to fuel tank hose
retaining clip before loosening.

Loosen the fuel tank filler pipe to fuel tank hose retaining clip.

8. NOTE: An assistant will be required to remove the fuel tank.

Remove the fuel tank.

Remove the fuel tank support straps.

Installation

• W ARNINGS:

 Place the vehicle in a well ventilated, quarantined area and arrange No Smoking signs about the vehicle.

 Do not smoke or carry lighted tobacco or an open flame of any type when working on or near any fuel related components. Failure to

follow these instructions may result in personal injury.

 Before any work is carried out on the fuel system, ground the vehicle to earth and maintain the ground connection until the work is

complete.

 This procedure involves fuel handling. Be prepared for fuel spillage at all times and always observe fuel handling precautions. Failure

to follow these instructions may result in personal injury.

 After carrying out repairs, the fuel system must be checked for leaks. Failure to follow this instruction may result in personal injury.

1. NOTE: An assistant will be required to install the fuel tank.

• NOTE: Make sure the fuel filler pipe hose is connected to the fuel tank
as it is installed.

Install the fuel tank.

Install the fuel tank support straps.

Tighten to 25 Nm.

2. NOTE: Make sure the fuel tank filler pipe to fuel tank hose retaining clip
is correctly orientated.

Tighten the fuel tank filler pipe to fuel tank hose retaining clip.

Tightyen to 3 Nm.

3. Attach the breather hose to the fuel tank.

4. Connect the fuel return line.

5. Connect the fuel supply line.
