5.

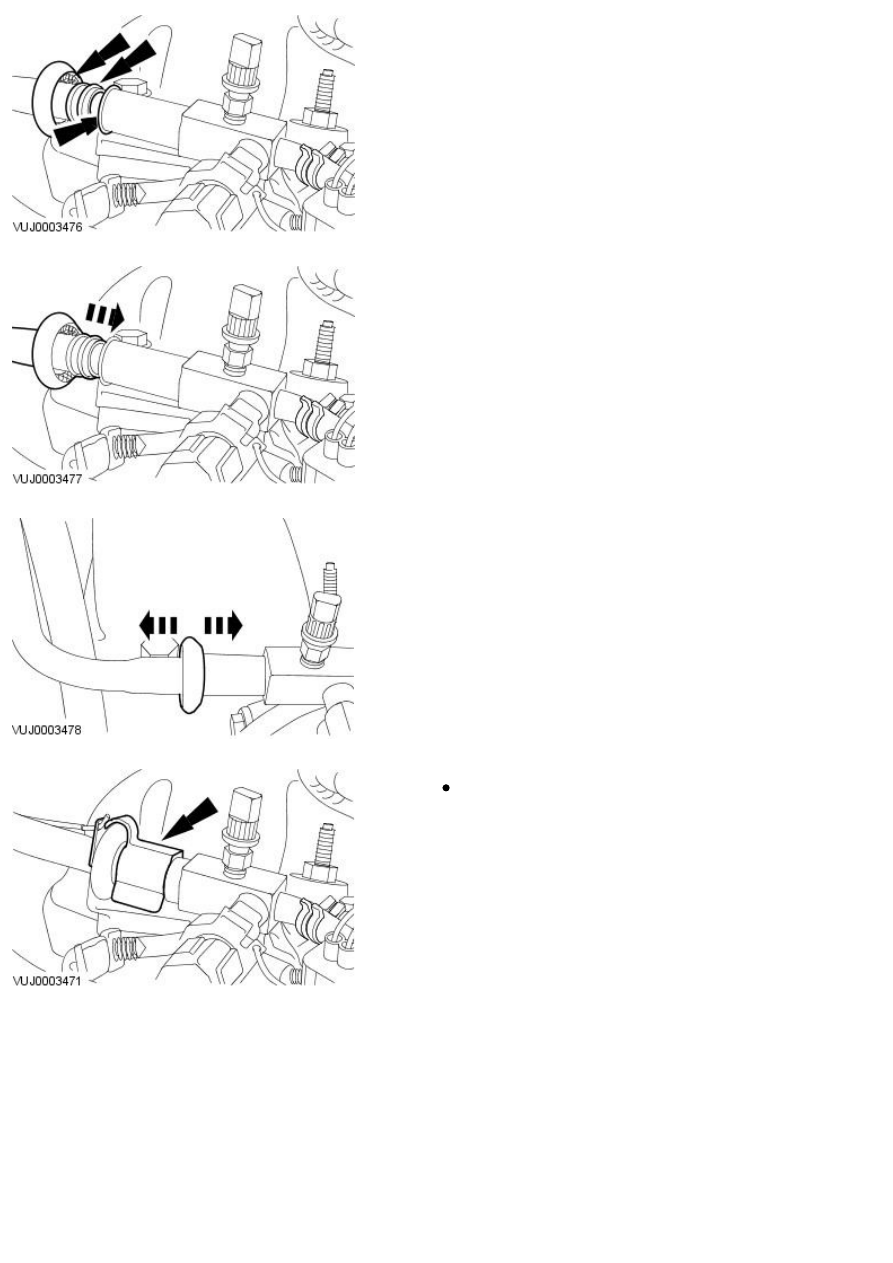

CAUTION: Make sure the fuel line clicks into place when installing

the line. To make sure that the fuel line is fully seated, pull on the line.

Install the fuel line quick release coupling.

6. NOTE: Make sure the collar on the fuel line is inserted fully into the fuel
line quick release coupling.

Install the fuel line quick release coupling.

7. NOTE: Make sure the collar on the fuel line is inserted fully into the fuel
line quick release coupling before the locking tang is locked.

Install the fuel line quick release coupling.

1. Install the fuel line quick release coupling locking tang.

2. Rotate the fuel line quick release coupling locking tang into

position.

8. NOTE: Make sure the collar on the fuel line is inserted fully into the fuel
line quick release coupling before the locking tang is locked.

Install the fuel line quick release coupling.

1. Install the fuel line quick release coupling.

2. Press the fuel line quick release coupling locking tang into

position.

Published: 11-May-2011

Fuel System - General Information - Spring Lock Couplings

General Procedures

Special Tool(s)

Spring Lock Coupler Tool or Equivalent

23-040

Disconnection

1. WARNINGS:

 Place the vehicle in a quarantined area and arrange "No

Smoking/Petrol Fumes" signs about the vehicle.

 Before any work is carried out on the fuel system, ground the vehicle

to earth and maintain the ground connection until the work is complete.

 Do not smoke or carry lighted tobacco or open flame of any type

when working on or near any fuel related components. Highly flammable
vapors are always present and may ignite. Failure to follow these
instructions may result in personal injury.

 Do not carry or operate cellular phones when working on or near any

fuel related components. Highly flammable vapours are always present
and may ignite. Failure to follow these instructions may result in personal
injury.

 The fuel system remains pressurized for a long time after the

ignition is switched off. The fuel pressure must be relieved before
attempting any repairs. Failure to follow these instructions may result in
personal injury.

 This procedure involves fuel handling. Be prepared for fuel spillage

at all times and always observe fuel handling precautions. Failure to follow
these instructions may result in personal injury.

 After carrying out repairs, the fuel system must be checked visually

for leaks. Failure to follow these instructions may result in personal injury.

Disconnect the battery ground cable.
For additional information, refer to:

Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables, General Procedures).

2. Relieve the fuel pressure.

For additional information, refer to:

Fuel System Pressure Release

(310-00 Fuel System - General Information, General Procedures).
.

3. Remove the safety clip from the spring lock coupling.

4. Install the spring lock coupling tool.

Place suitable absorbent material below the pipe to collect fuel
spillage

5. Close and push the spring lock coupling tool into the open side of the

cage.

6. Separate the fitting.

7. Remove the spring lock coupling tool.

Connection

1. Inspect and clean both coupling ends. Install new O-rings and garter

springs if necessary.

2. Fit the male fitting into the female end and push until the garter spring

snaps over the flared end of the male fitting.

3. Make sure the coupling is engaged by pulling on the lines.

4. Install the safety clip.

Remove the absorbent material below the pipe
