Jaguar X-Type Sedan and Estate (Wagon). Manual - part 458

Published: 11-May-2011

Fuel System - General Information - Fuel Tank Draining2.0L NA V6 - AJV6/2.5L NA V6
- AJV6/3.0L NA V6 - AJ27

General Procedures

Special Tool(s)

Remove/Refit fuel pump/sender locking nut

310-072A

2.0L vehicle

1. WARNINGS:

 Place the vehicle in a quarantined area and arrange "No

Smoking/Petrol Fumes" signs about the vehicle.

 Before any work is carried out on the fuel system, ground the vehicle

to earth and maintain the ground connection until the work is complete.

 Do not smoke or carry lighted tobacco or open flame of any type

when working on or near any fuel related components. Highly flammable
vapors are always present and may ignite. Failure to follow these
instructions may result in personal injury.

 Do not carry or operate cellular phones when working on or near any

fuel related components. Highly flammable vapors are always present and
may ignite. Failure to follow these instructions may result in personal
injury.

 This procedure involves fuel handling. Be prepared for fuel spillage

at all times and always observe fuel handling precautions. Failure to follow
these instructions may result in personal injury.

 After carrying out repairs, the fuel system must be checked visually

for leaks. Failure to follow these instructions may result in personal injury.

Disconnect the battery ground cable. For additional information, refer to
Section

 414-01 Battery, Mounting and Cables

.

2. Remove the fuel filler cap.

3. Using suitable draining equipment, drain the fuel tank. Follow the

manufactures operating instructions.

2.5L and 3.0L vehicles

1. WARNINGS:

 Place the vehicle in a quarantined area and arrange "No

Smoking/Petrol Fumes" signs about the vehicle.

 Before any work is carried out on the fuel system, ground the vehicle

to earth and maintain the ground connection until the work is complete.

 The fuel tank on the 2.5L and 3.0L vehicles can not be drained in

vehicle. Due to the heavy weight, make sure that the fuel tank is securely
attached to the lowering equipment when removing.

 Do not smoke or carry lighted tobacco or open flame of any type

when working on or near any fuel related components. Highly flammable
vapors are always present and may ignite. Failure to follow these
instructions may result in personal injury.

 Do not carry or operate cellular phones when working on or near any

fuel related components. Highly flammable vapors are always present and
may ignite. Failure to follow these instructions may result in personal
injury.

 This procedure involves fuel handling. Be prepared for fuel spillage

at all times and always observe fuel handling precautions. Failure to follow
these instructions may result in personal injury.

 After carrying out repairs, the fuel system must be checked visually

for leaks. Failure to follow these instructions may result in personal injury.

Disconnect the battery ground cable. For additional information, refer to
Section

 414-01 Battery, Mounting and Cables

.

2. Remove the fuel tank. For additional information, refer to Section

310-01 Fuel Tank and Lines

.

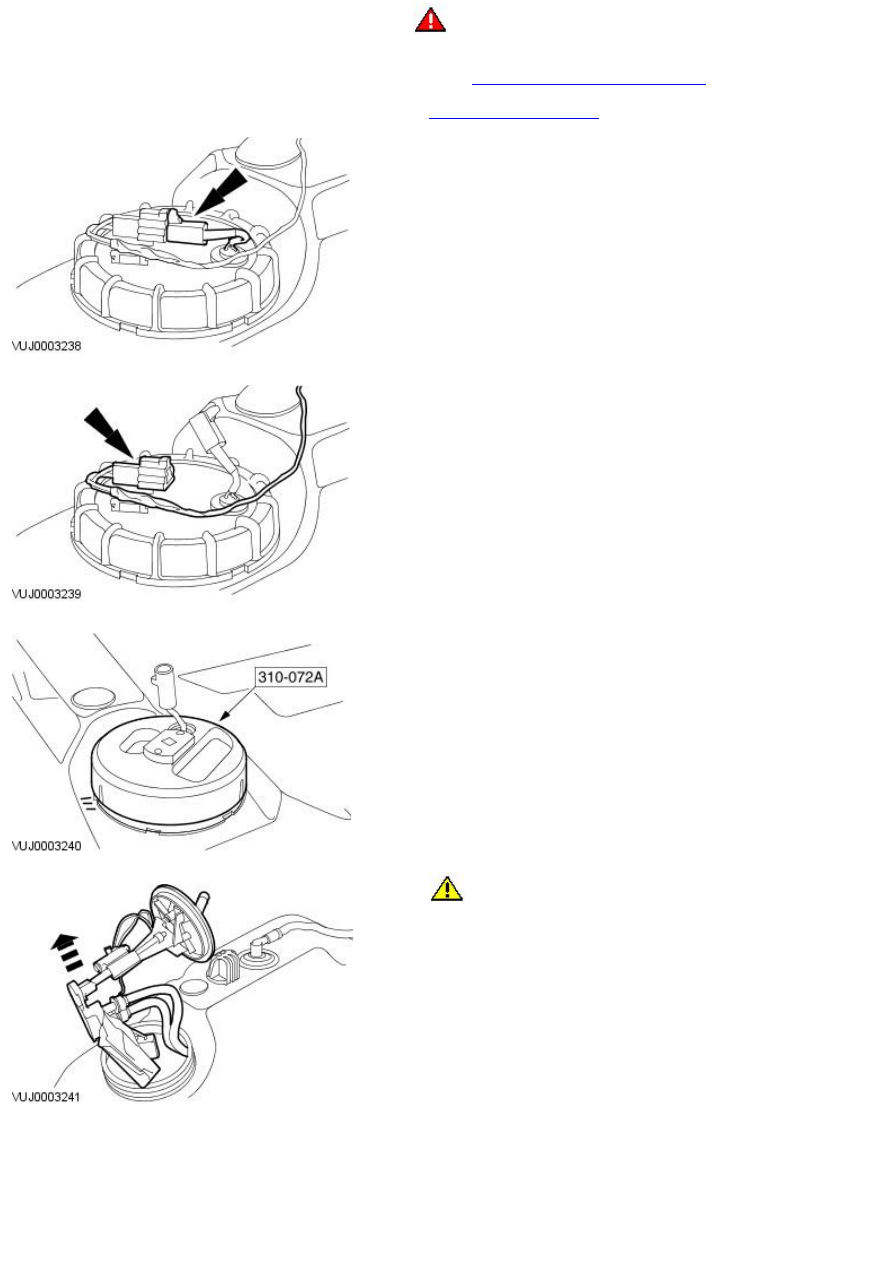

3. Disconnect the electrical connector.

4. Detach the electrical connector.

5. Using the special tool, remove the locking ring.

6.

CAUTION: Make sure the float or arm are not damaged while

removing the fuel transfer pump.

Detach the fuel transfer pump.

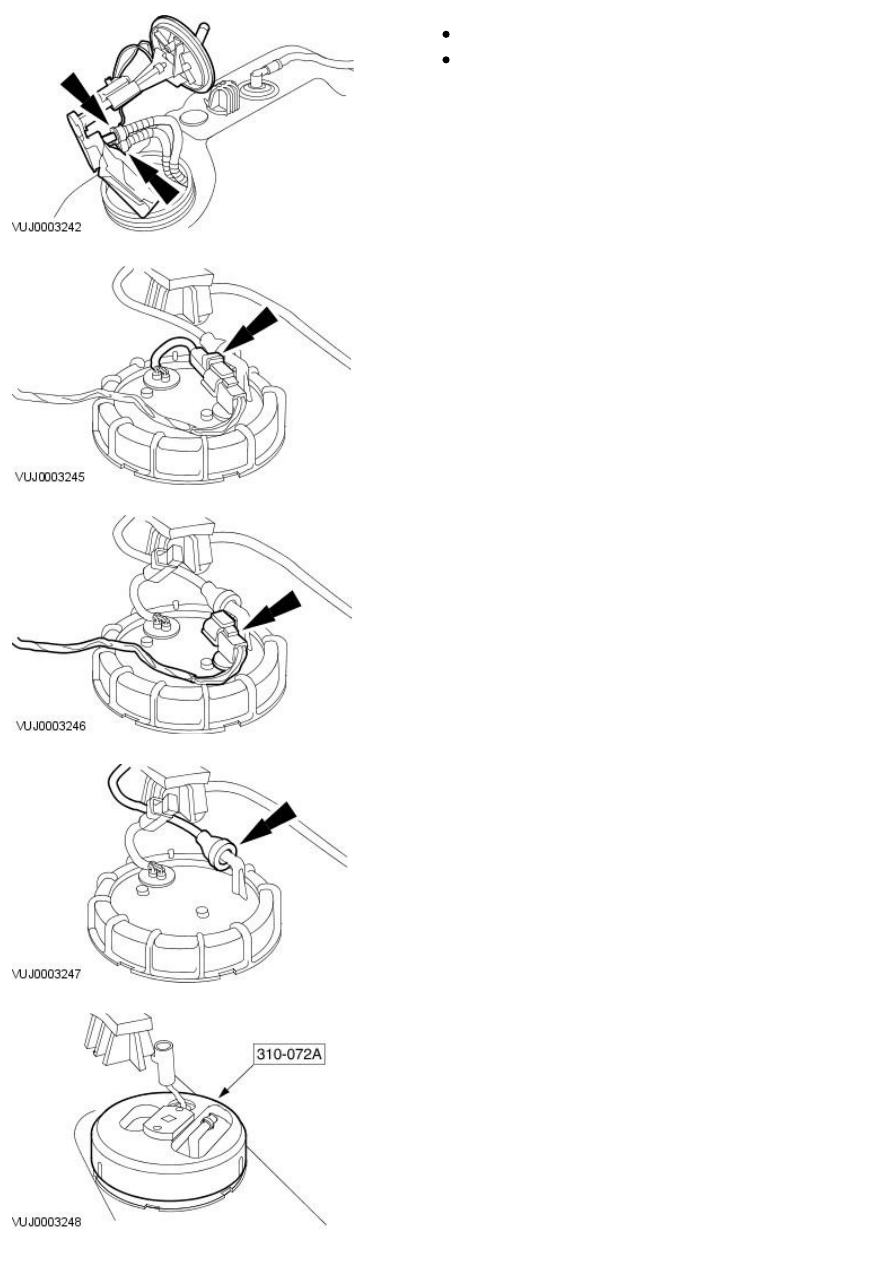

7. Remove the fuel transfer pump.

Disconnect the cross over pipes

Remove and discard the O-ring seal.

8. Disconnect the electrical connector.

9. Detach the electrical connector.

10. Disconnect the fuel supply pipe.

11. Using the special tool, remove the locking ring.

12.

CAUTION: Make sure the float or arm are not damaged while

removing the fuel pump module.

Guide the fuel pump module through the aperture.

13.

CAUTION: Make sure damage to the fuel cross over pipes does

not occur.

Guide the cross over pipes through the aperture.

14. Remove the fuel pump module and cross over pipes.

Remove and discard the O-ring seal.

15. Using the fuel pump access holes to gain access to the fuel, remove

the fuel from the fuel tank using suitable fuel tank draining equipment.
Follow the manufactures operating instructions.
