6. Attach the turbocharger outlet pipe.

1. Reposition the pipe.

2. Tighten the retaining clip.

Tighten to 4 Nm.

7. Install the turbocharger outlet pipe retaining bolt.

Tighten to 46 Nm.

8. Install the exhaust flexible pipe.

For additional information, refer to:

Exhaust Flexible Pipe - 2.0L

Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) - Puma

 (309-00

Exhaust System, Removal and Installation).

9. Connect the catalytic converter temperature sensor electrical connector.

10. Install the turbocharger heatshield.

Tighten to 8 Nm.

11. NOTE: Remove the oil filler cap and oil level indicator.

Install the engine cover.

12. Install the oil filler cap.

13. Install the oil level indicator.

Published: 11-May-2011

Exhaust System - Catalytic Converter LH2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L
NA V6 - AJ27

Removal and Installation

Removal

1. Disconnect the battery ground cable. For additional information, refer to

For additional information, refer to:

Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables, General Procedures).
.

2. Remove the cooling fan motor and shroud. For additional information,

refer to
For additional information, refer to:

Cooling Fan Motor and Shroud

(303-03A Engine Cooling - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA
V6 - AJ27, Removal and Installation).
.

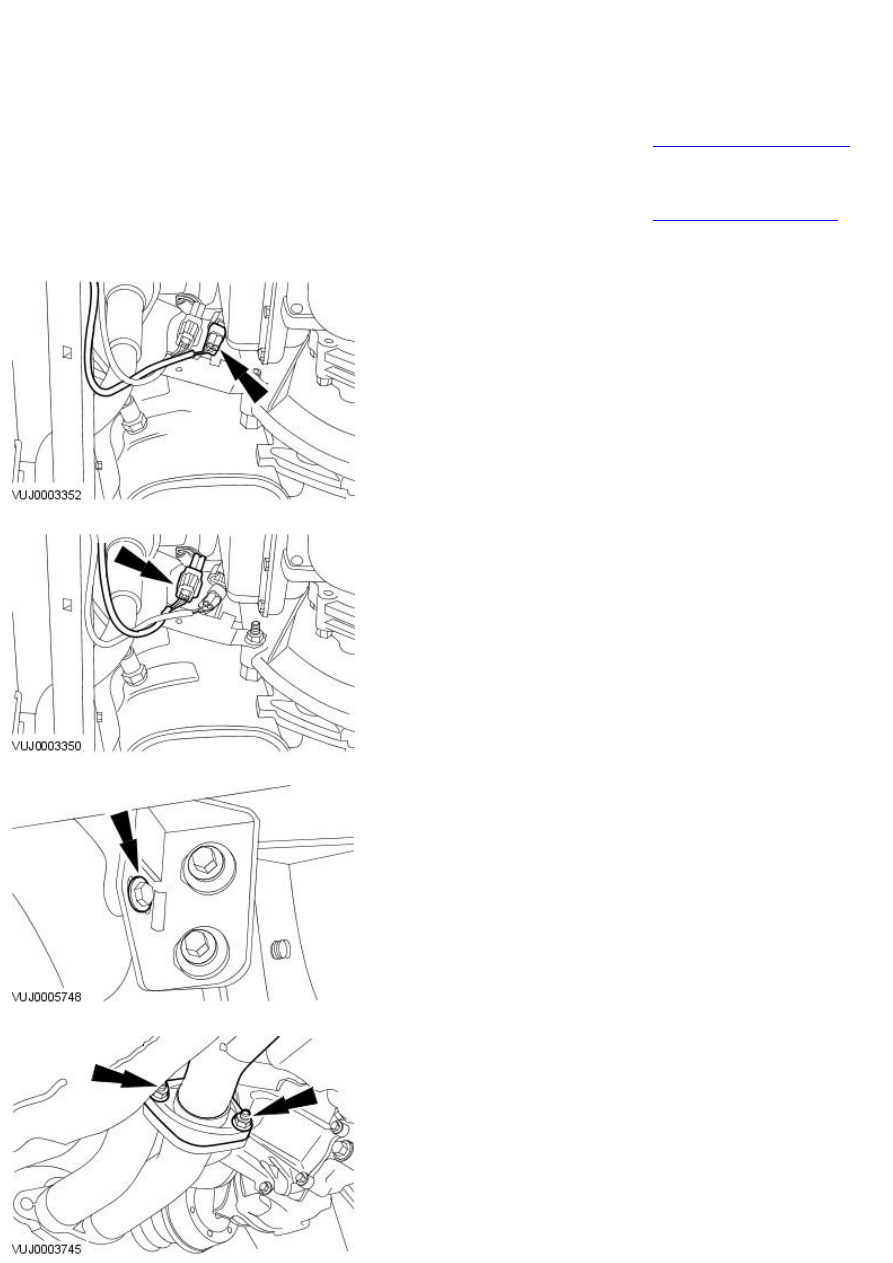

3. Disconnect the heated oxygen sensor (HO2S) electrical connector.

4. Disconnect the catalyst monitor sensor electrical connector.

5. Remove the catalyst to support bracket retaining bolt.

6. NOTE: 2.5L and 3.0L shown, 2.0L similar.

Detach the muffler inlet pipe.

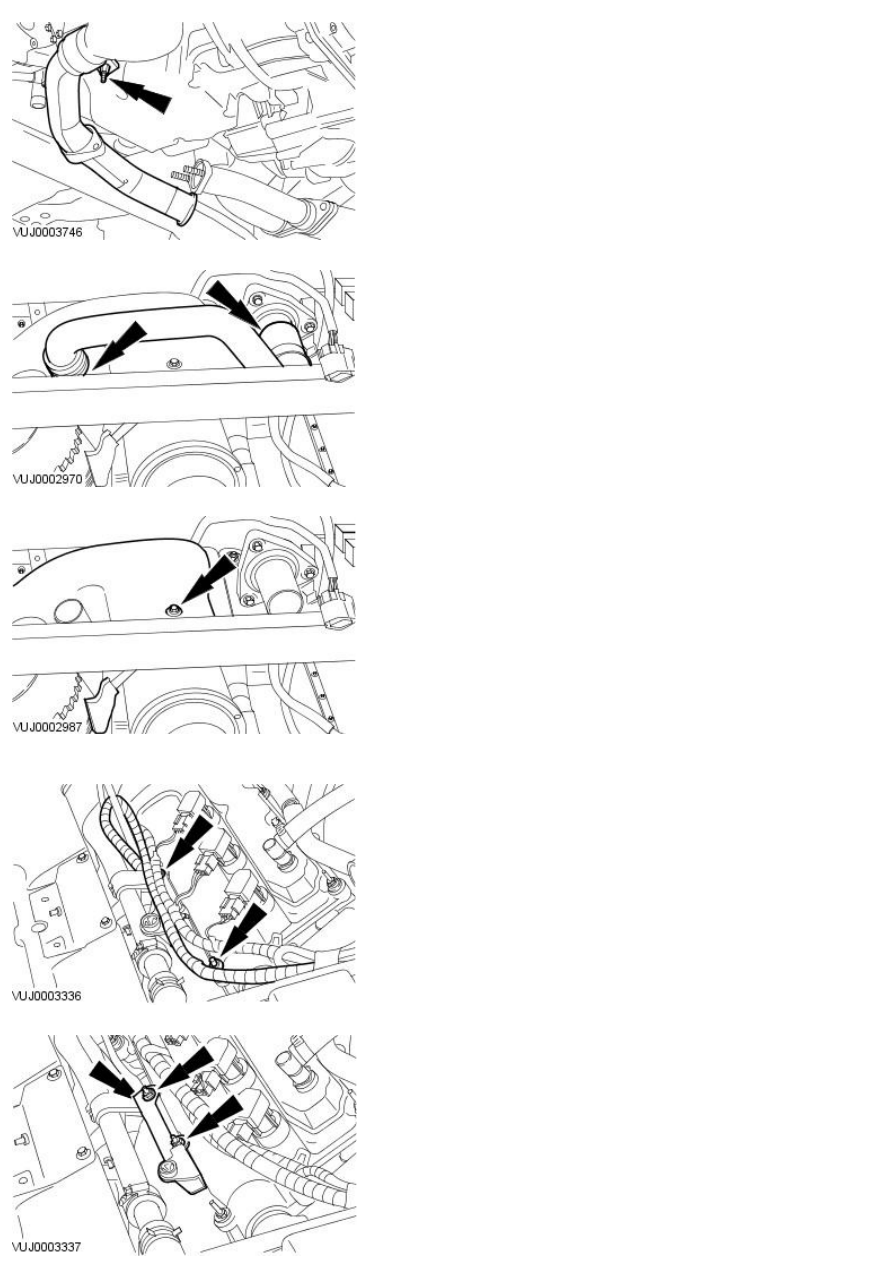

7. Remove the front pipe.

8. Remove the thermostat housing to oil cooler coolant pipe.

9. Remove the catalytic converter heat shield lower retaining bolt.

10. Lower the vehicle.

11. Detach and reposition the wiring harnesses.

12. Remove the air cleaner retaining bracket.
