34. Remove the transaxle retaining bolt.

35. Remove the transaxle retaining bolts.

36. Disconnect the reverse lamp switch electrical connector.

37.

CAUTION: If brake fluid is split on the paintwork, the affected

area must be washed down immediately with cold water. Failure to follow
this instruction may result in damage to the vehicle.

Detach the clutch master cylinder to clutch slave cylinder high pressure
pipe from the support bracket.

Install a suitable pipe clamp to the clutch master cylinder to clutch
slave cylinder high pressure pipe

38.

CAUTION: If brake fluid is split on the paintwork, the affected

area must be washed down immediately with cold water. Failure to follow
this instruction may result in damage to the vehicle.

Detach the clutch master cylinder to clutch slave cylinder high pressure
pipe from the clutch slave cylinder.

Remove the clutch master cylinder to clutch slave cylinder high
pressure pipe retaining clip.

39. Remove the clutch master cylinder to clutch slave cylinder high

pressure pipe support.

40. Remove the transaxle mount bracket securing studs.

41. Using the engine support bracket lower the powertrain assembly

approximately 60 mm between the transaxle and transaxle mount
bracket.

42. Raise the vehicle.

43. NOTE: The transaxle retaining bolt remains captive to the cylinder
block flange.

Remove the transaxle retaining nut.

44. Remove the transaxle retaining bolts.

45. Align the powertrain assembly jack to the transaxle.

Secure the transaxle to the powertrain assembly jack.

46. Remove the transaxle retaining bolt.

47. NOTE: Vehicles with 2.5L and 3.0L engines shown, vehicles with 2.0L
engine similar.

Remove the transaxle retaining bolt.

48. Remove the transaxle.

Detach the transaxle from the clutch plate.

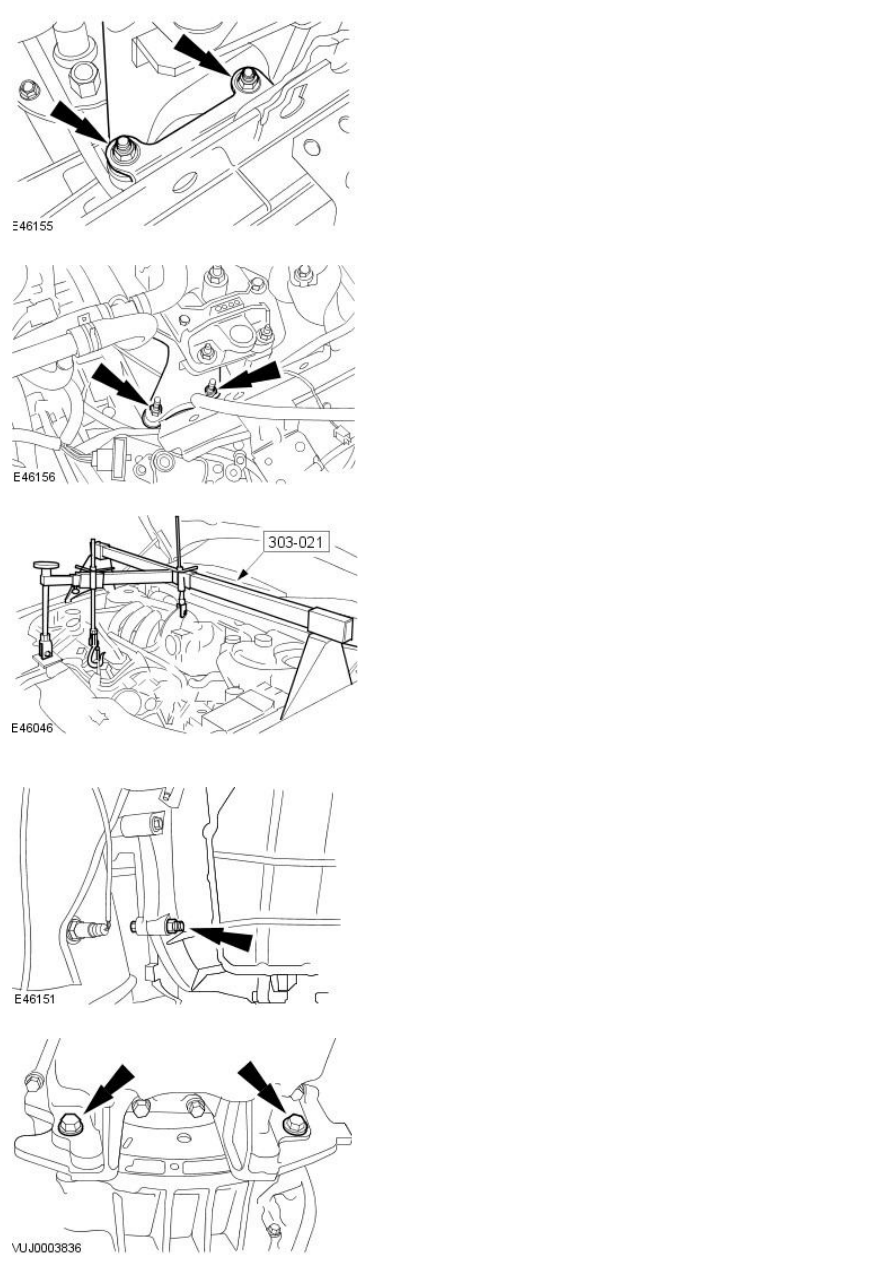

Lower the powertrain assembly jack and transaxle assembly.

Published: 11-May-2011

Manual Transmission/Transaxle - Transaxle2.0L Duratorq-TDCi

Installation

Special Tool(s)

Halfshaft oil seal installer

205-115

Powertrain assembly jack

HTJ1200-2

Engine support bracket

303-021

Engine lifting eye

303-1067

Installation

1. Install the transaxle.

Raise the powertrain assembly jack and transaxle assembly.

Align the transaxle to the clutch plate.

2. NOTE: Shown with the powertrain assembly jack removed for clarity.

Install the transaxle retaining bolts.

Tighten to 48 Nm.
