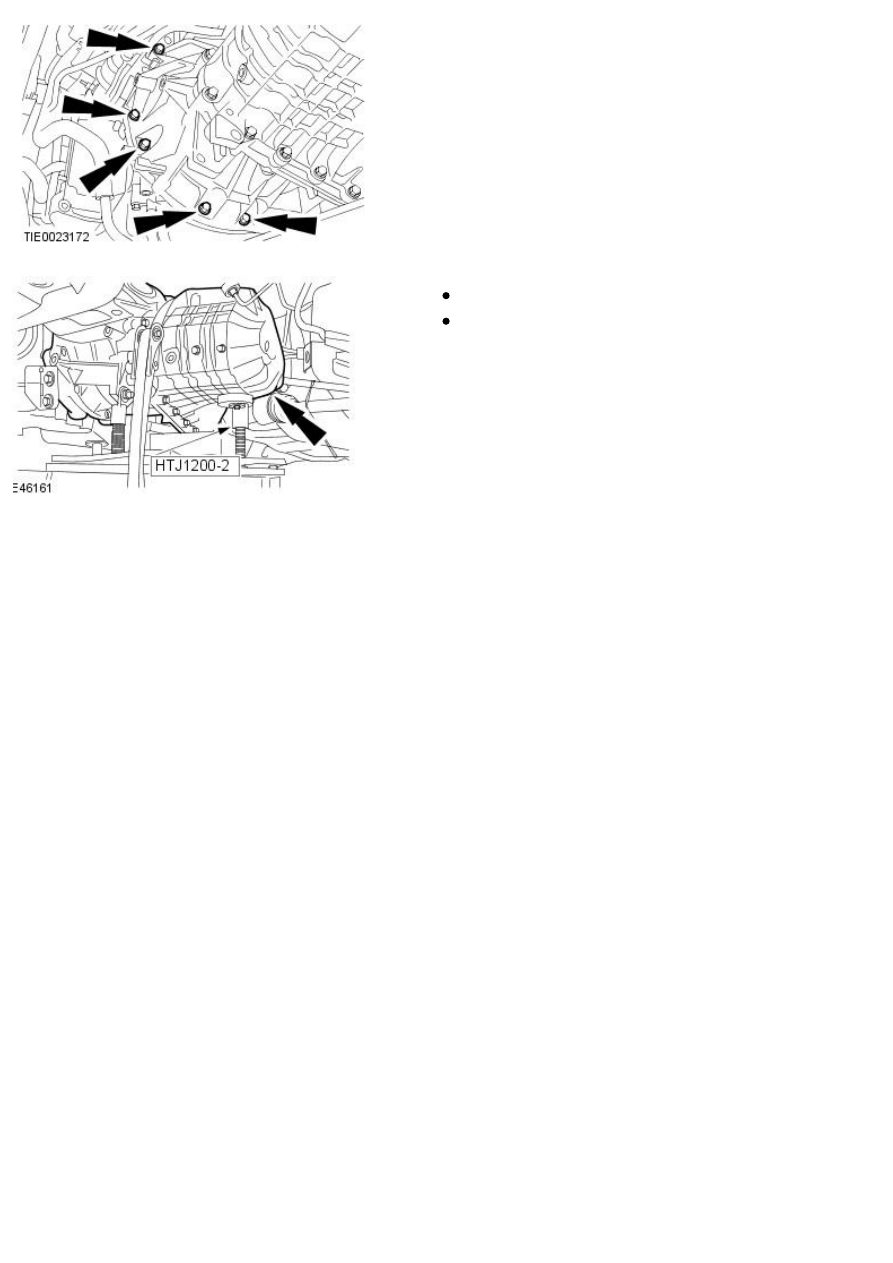

29. NOTE: Shown with the special tool removed for clarity.

Remove the transaxle retaining bolts.

30. Using the special tool, remove the transaxle.

Detach the transaxle from the clutch plate.

Lower the powertrain assembly jack and transaxle assembly.

Published: 11-May-2011

Manual Transmission/Transaxle - Transaxle2.0L NA V6 - AJV6/2.5L NA V6 -
AJV6/3.0L NA V6 - AJ27

Removal

Special Tool(s)

Slide hammer

100-012

100-012-02

Slide hammer shaft

Halfshaft remover fork

204-226

Powertrain assembly jack

HTJ1200-2

Pinion oil seal remover

308-208

Engine support bracket

303-021

Engine support brackets

303-1068

Removal

All vehicles

1. Remove the battery tray.

For additional information, refer to:

Battery Tray

 (414-01 Battery,

Mounting and Cables, Removal and Installation).

2. Remove the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12A Intake Air

Distribution and Filtering - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA
V6 - AJ27, Removal and Installation).

3. Loosen the left-hand shock absorber and spring assembly securing nuts.

4. Loosen the right-hand shock absorber and spring assembly securing

nuts.

5. Remove the front subframe.

For additional information, refer to:

Front Subframe - 2.0L NA V6 -

AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 (502-00 Uni-Body, Subframe

and Mounting System, Removal and Installation).

6. Remove the fender splash shield access panel.

Vehicles with 2.5L or 3.0L engine

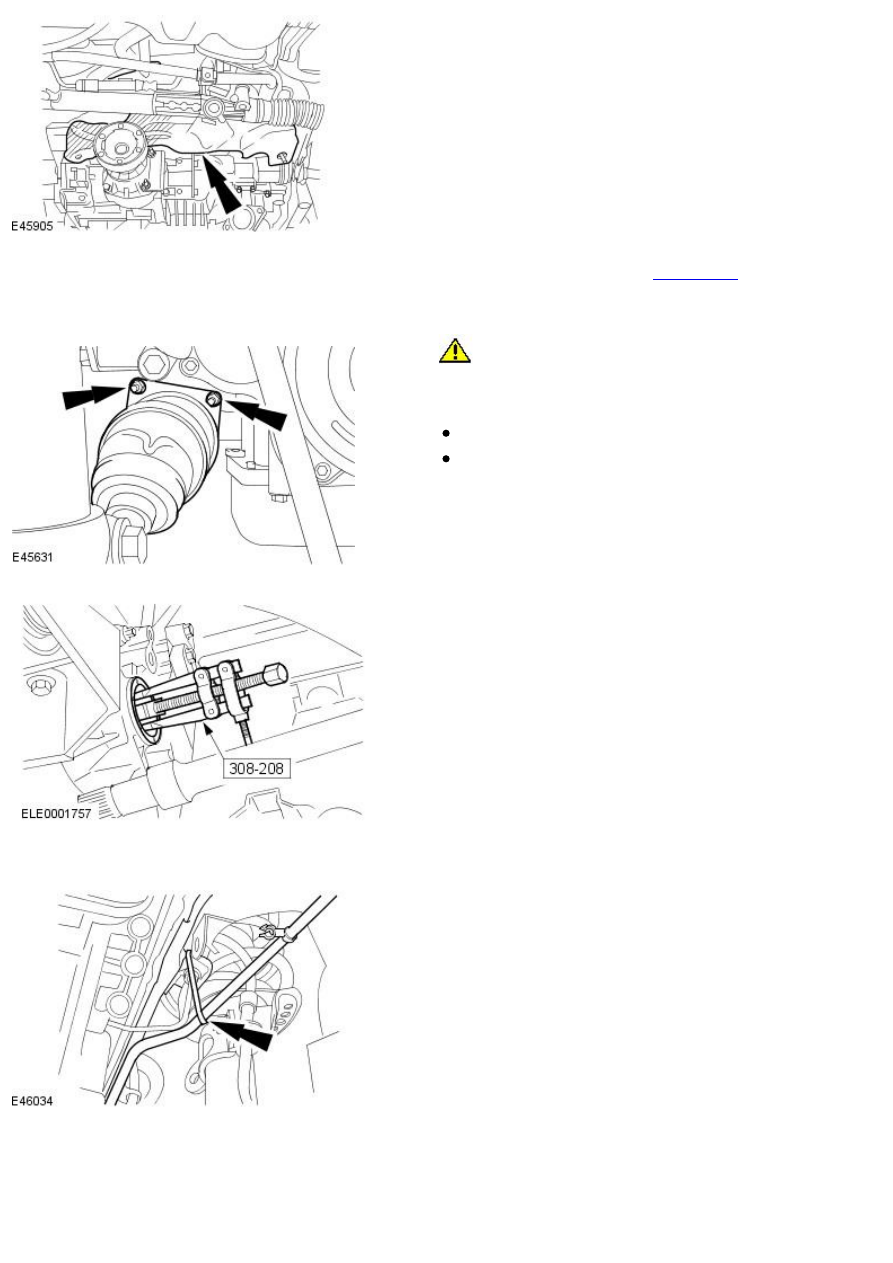

7. Remove the steering gear heat shield bracket.

8. Remove the steering gear heat shield.

9. Remove the transfer case.

For additional information, refer to:

Transfer Case

 (308-07 Transfer

Case, Removal).

Vehicles with 2.0L engine

10.

CAUTION: Make sure the halfshaft constant velocity (CV) joints

do not over articulate. Failure to follow this instruction may result in
damage to the CV joints.

Detach the right-hand halfshaft.

Disengage the right-hand halfshaft from the transaxle.

Secure the right-hand halfshaft to one side.

11. NOTE: Plug the transaxle to prevent fluid loss or dirt ingress.

Using the special tool, remove the halfshaft seal.

All vehicles

12. Support the power steering fluid pipe.
