Jaguar X-Type Sedan and Estate (Wagon). Manual - part 415

Name

Gasket Eliminator Sealant

Published: 11-May-2011

Manual Transmission/Transaxle - Selector MechanismVehicles With: 6-Speed Manual
Transaxle - MMT6

In-vehicle Repair

Materials

Specification

WSK-M2G348-A5

Removal

1. Remove the battery tray.

For additional information, refer to:

Battery Tray

 (414-01 Battery,

Mounting and Cables, Removal and Installation).

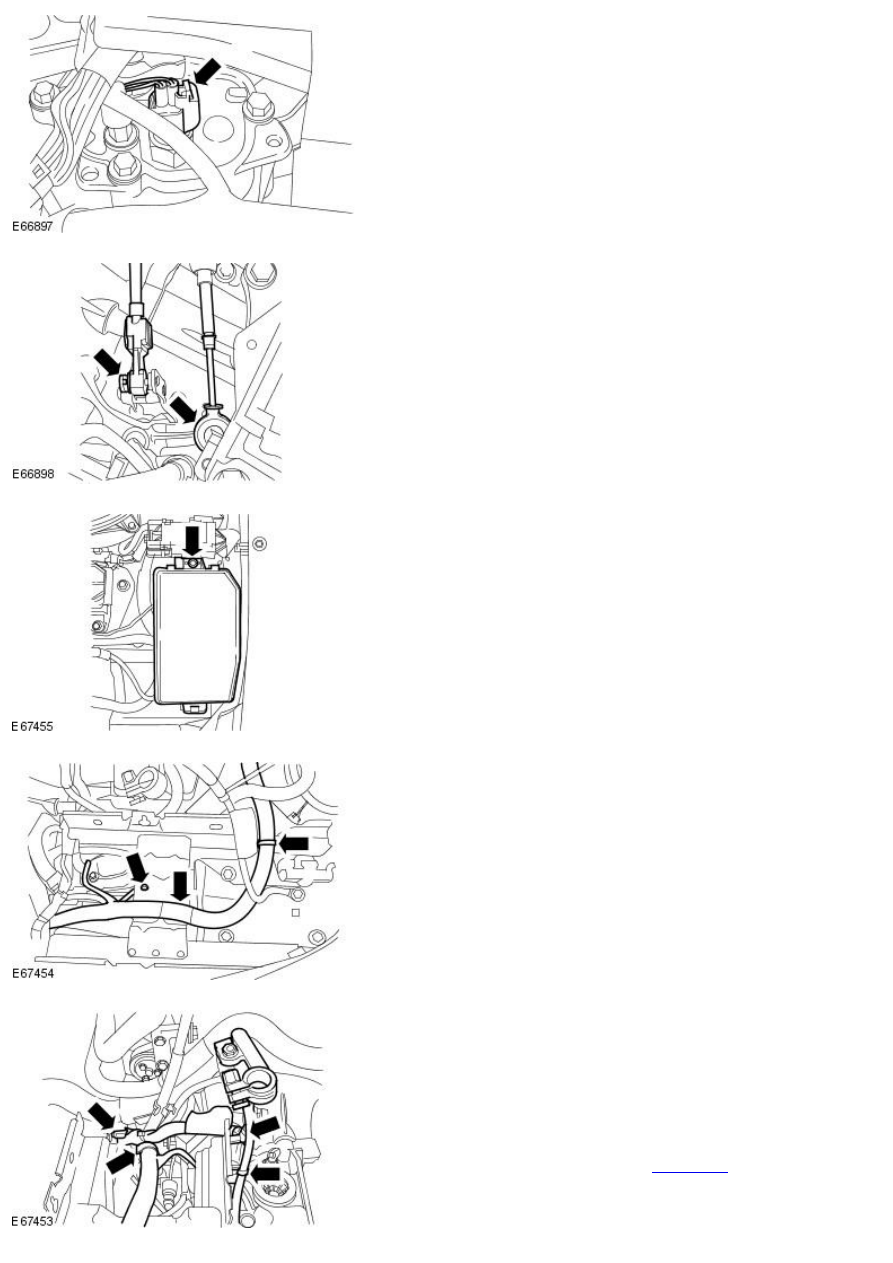

2. Detach the wiring harnesses.

3. Detach the wiring harnesses.

4. Detach the fuse box.

5. Detach the selector cables.

6. Disconnect the reverse lamp switch electrical connector.

7. Remove the battery tray retaining bracket retaining bolts.

8. Remove the battery tray retaining bracket retaining bolts.

Reposition the battery tray

9. NOTE: Clean the selector mechanism mating surfaces and make sure all
the sealant is removed.

Remove the selector mechanism.

Installation

1. Apply

sealant

 to the selector mechanism mating surfaces (bead

diameter: 2 mm).

2. Install the selector mechanism.

Tighten to 20 Nm.

3. Loosly install the battery tray retaining bracket retaining bolts.

Reposition the battery tray.

4. Install the battery tray retaining bracket retaining bolts.

5. Fully tighten the battery tray retaining bracket retaining bolts.

6. Connect the reverse lamp switch electrical connector.

7. Attach the selector cables.

8. Attach the fuse box.

9. Attach the wiring harnesses.

10. Attach the wiring harnesses.

11. Install the battery tray.

For additional information, refer to:

Battery Tray

 (414-01 Battery,

Mounting and Cables, Removal and Installation).
