13. Secure the battery carrier bracket.

Tighten to 25 Nm.

14. Install the battery tray.

For additional information, refer to:

Battery Tray

 (414-01 Battery,

Mounting and Cables, Removal and Installation).

15. Connect the Jaguar approved diagnostic equipment. Start and run the

engine.

16. Using the diagnostic equipment to monitor the transmission fluid

temperature, allow the temperature to reach 60 degrees C.

17. Move the selector lever from 'P' through all the gear positions, pausing

in each gear position for 2-3 seconds and return to the 'P' position.

18. Raise the vehicle.

19. Remove the transmission fluid level plug.

20. With the engine running a small amount of fluid should drip out of the

level plug.

21.

CAUTION: A new O-ring seal is to be installed.

Install the transmission fluid level plug.

Tighten to 7 Nm.

22. Install the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

Published: 11-May-2011

Automatic Transmission/Transaxle - Vehicles With: 6-Speed Automatic Transaxle -
AWF21 - Main Control Valve Body

In-vehicle Repair

Removal

1. Raise and support the vehicle.

2. Remove the transmission fluid pan.

For additional information, refer to:

Transmission Fluid Pan

 (307-01B

Automatic Transmission/Transaxle - Vehicles W ith: 6-Speed Automatic
Transaxle - AW F21, In-vehicle Repair).

3. Disconnect the electrical connector.

4. NOTE: Note the position of the electrical connectors.

Release the transmission internal wiring harness.

Remove the bolt.

Release from the clip.

Disconnect the 9 electrical connectors.

5. NOTE: Make sure that the tape has not detached from the edges of the
component.

Position the wiring harness aside.

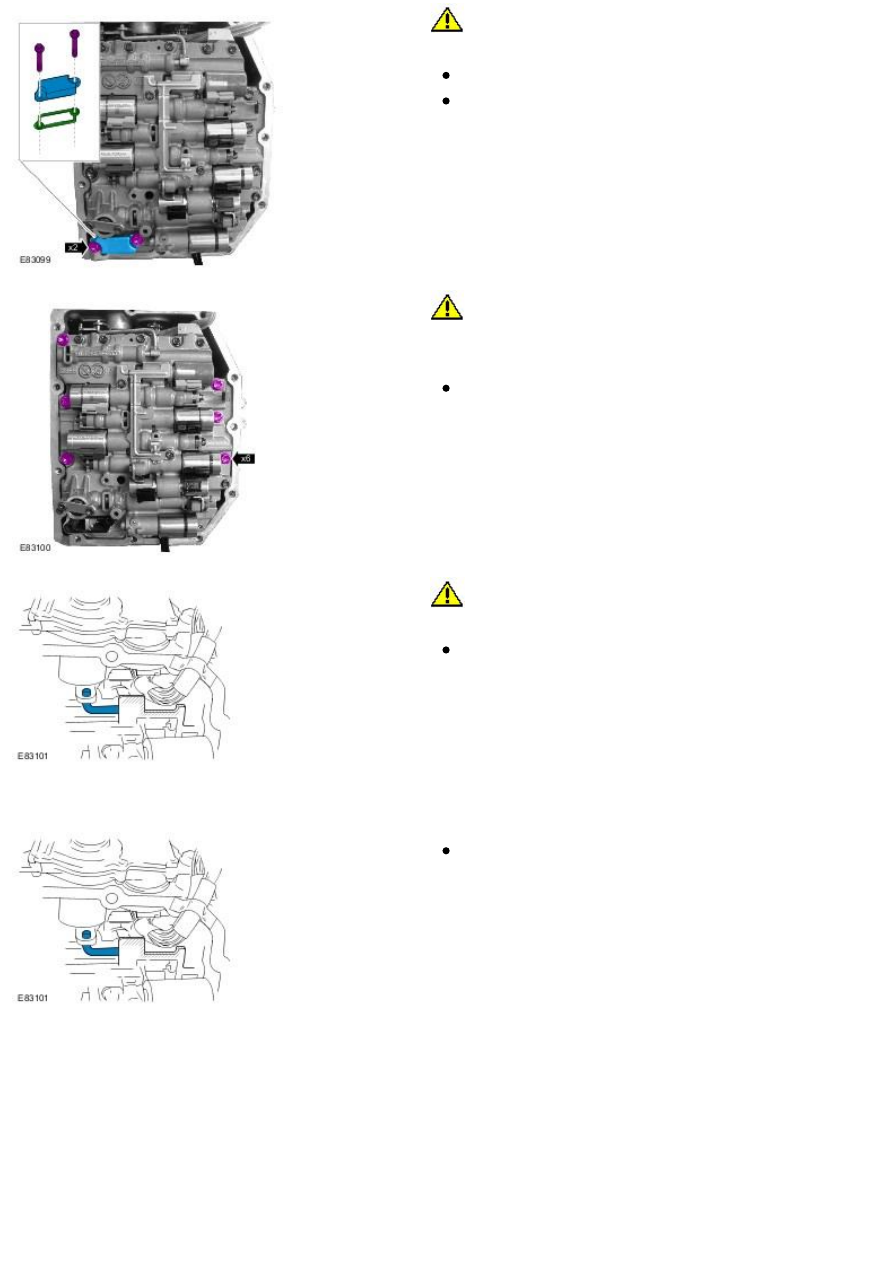

6.

CAUTION: Discard the bolts.

Remove the suction cover.

Remove the 2 bolts.

Remove and discard the gasket.

7.

CAUTION: Discard the bolts.

• NOTE: With every pass, undo the bolts one turn at a time alternately.

Release the transmission main control valve body.

Remove the 6 bolts.

8.

CAUTION: Make sure that no components fall off during removal.

Remove the transmission main control valve body.

Release the selector selector rod.

Installation

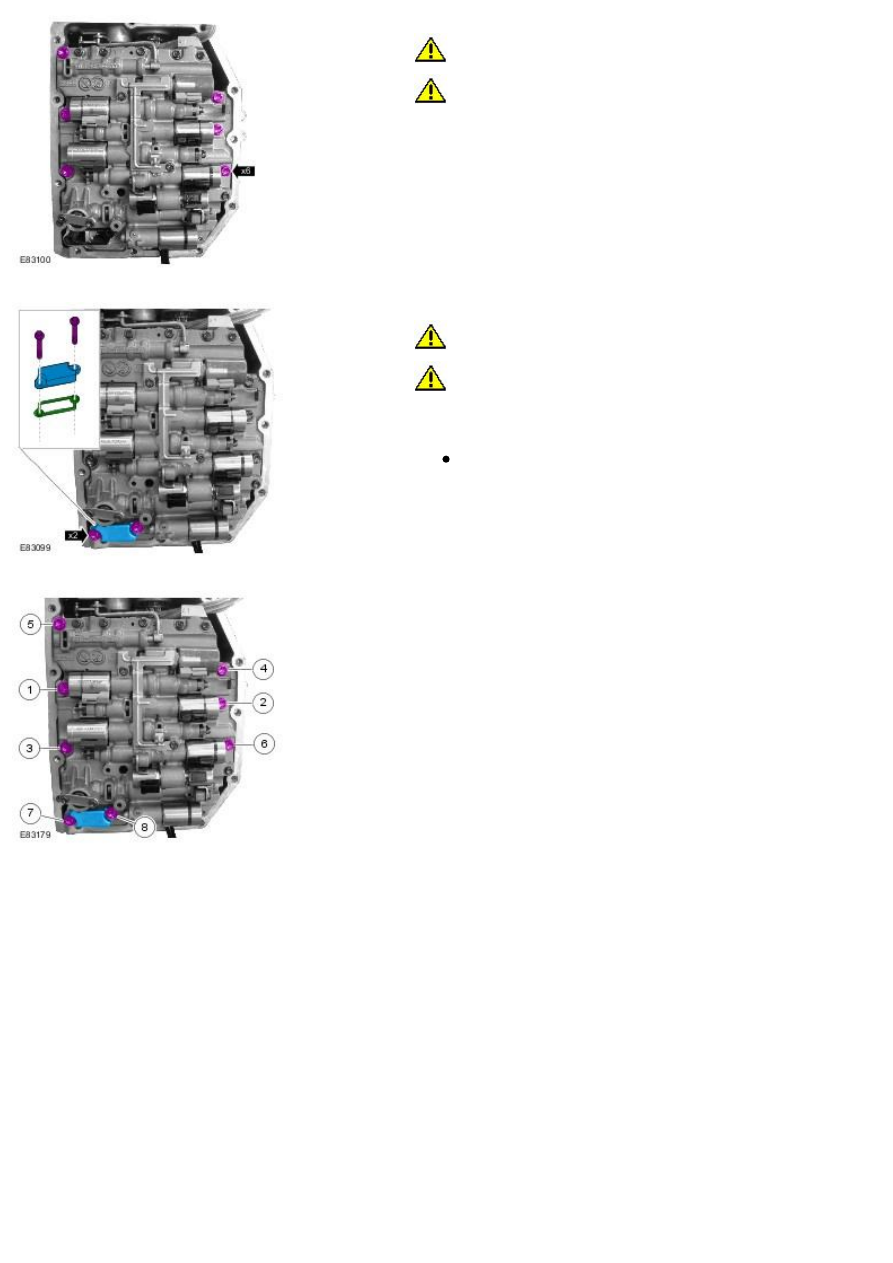

1. Install the transmission main control valve body.

Attach the selector rod.

2. CAUTIONS:

 Make sure that new bolts are installed.

 Only tighten the bolts finger-tight at this stage.

Secure the transmission main control valve body.

3. CAUTIONS:

 Make sure that new bolts are installed.

 Only tighten the bolts finger-tight at this stage.

• NOTE: Install a new gasket.

Install the suction cover.

Install the bolts.

4. NOTE: Install a new gasket.

Tighten the bolts to 10 Nm.
